一种大直径桩帽打桩装备的制作方法

本技术涉及土木工程，特别涉及一种大直径桩帽打桩装备。

背景技术：

1、随着国家扩大海洋开发的规模，海上风电施工项目逐渐增多，项目离岸也越来越远，海上超大型钢管桩直径也越来越大。

2、目前国内已有多个项目单桩基础桩顶直径与桩锤桩帽直径相差较大，导致变径送桩器冲击能量损耗较大，同时施工成本较高。

技术实现思路

1、本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种大直径桩帽打桩装备，可以减少冲击能量损耗。

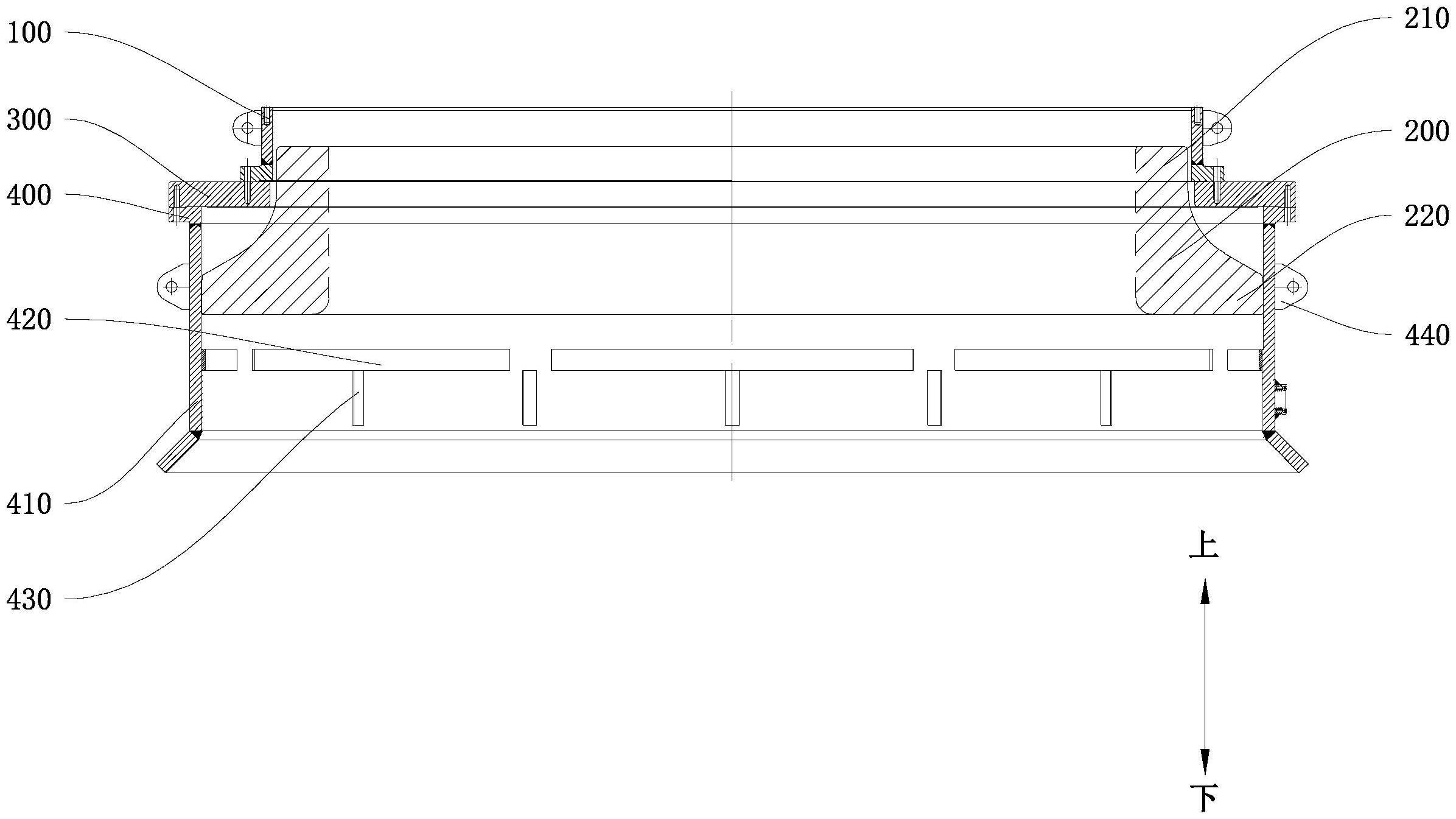

2、根据本实用新型的实施例的大直径桩帽打桩装备，包括：

3、上层锤套，所述上层锤套中活动设置有替打环，所述替打环的内径为6.15米，大端外径为7.58米，所述替打环的小端的外径与所述上层锤套的内径相匹配；

4、变径环，连接所述上层锤套，所述变径环的内径与所述上层锤套的内径相匹配；

5、下层锤套，连接所述变径环，所述下层锤套的外径与所述替打环所述大端的外径相匹配。

6、根据本实用新型的实施例的大直径桩帽打桩装备，至少具有如下有益效果：打桩过程中，将上层锤套、变径环、下层锤套整体套设在钢桩桩顶上，将替打环升高25厘米，并由打桩锤冲击替打环，冲击能由替打环传递至钢管桩上，而大端外径为7.58米的替打环可以适应桩顶6.3米-7.5米的超大型钢管桩施工，而超过7.5米的钢管桩桩顶则可以通过变径送桩器固定变径环来进行沉桩施工，减小了变径送桩器与桩锤桩帽之间的直径差，减少了冲击能量损耗。

7、根据本实用新型的一些实施例，所述上层锤套和所述变径环，以及所述变径环与所述下层锤套之间均采用螺栓连接。

8、根据本实用新型的一些实施例，所述下层锤套上设置有挡板，所述挡板用于为所述替打环提供导向及保护作用。

9、根据本实用新型的一些实施例，所述挡板的内壁上设置有环形筋板。

10、根据本实用新型的一些实施例，所述环形筋板的厚度为2厘米。

11、根据本实用新型的一些实施例，所述挡板的外壁上设置有若干加强筋。

12、根据本实用新型的一些实施例，所述上层锤套和所述下层锤套的外壁上均设置有两个吊耳。

13、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

1.一种大直径桩帽打桩装备，其特征在于，包括：

2.根据权利要求1所述的一种大直径桩帽打桩装备，其特征在于，所述上层锤套和所述变径环，以及所述变径环与所述下层锤套之间均采用螺栓连接。

3.根据权利要求1所述的一种大直径桩帽打桩装备，其特征在于，所述下层锤套上设置有挡板，所述挡板用于为所述替打环提供导向及保护作用。

4.根据权利要求3所述的一种大直径桩帽打桩装备，其特征在于，所述挡板的内壁上设置有环形筋板。

5.根据权利要求4所述的一种大直径桩帽打桩装备，其特征在于，所述环形筋板的厚度为2厘米。

6.根据权利要求4所述的一种大直径桩帽打桩装备，其特征在于，所述挡板的外壁上设置有若干加强筋。

7.根据权利要求1至6任一项所述的一种大直径桩帽打桩装备，其特征在于，所述上层锤套和所述下层锤套的外壁上均设置有两个吊耳。

技术总结
本技术公开一种大直径桩帽打桩装备，包括：上层锤套，上层锤套中活动设置有替打环，替打环的内径为6.15米，大端外径为7.58米，替打环的小端的外径与上层锤套的内径相匹配；变径环，连接上层锤套，变径环的内径与上层锤套的内径相匹配；下层锤套，连接变径环，下层锤套的外径与替打环大端的外径相匹配。如此设置，大端外径为7.58米的替打环可以适应桩顶6.3米‑7.5米的超大型钢管桩施工，而超过7.5米的钢管桩桩顶则可以通过变径送桩器固定变径环来进行沉桩施工，减小了变径送桩器与桩锤桩帽之间的直径差，减少了冲击能量损耗。

技术研发人员：徐海超,赵琳,刘慧权,张雷,周维,宋仁壮,张坤,卿启忠,魏忠华,姜楠,黄雪峰
受保护的技术使用者：华能（庄河）风力发电有限责任公司
技术研发日：20221020
技术公布日：2024/1/11
