一种给排水防堵塞装置的制作方法

本技术涉及建筑给排水，具体为一种给排水防堵塞装置。

背景技术：

1、在建筑施工时，需要设置管道进行给水排水，而在排水时，给排水管道水流中含有大量生活垃圾，这需要在管道内设置过滤网，对垃圾进行阻隔，以避免垃圾进入总水管等大型地下深层管道内，但是，随着时间的推移，不断被过滤网阻隔的垃圾，会对管道造成堵塞，有碍于管道进行排水。

2、中国专利公告号cn216586886u中公开了一种建筑给排水防堵塞装置，通过过滤网板，可以对主管内的垃圾进行阻隔，通过电机带动转动杆及疏通杆在主管内进行转动，可以带动主管内垃圾不断运动，从而可以对主管进行疏通，提高排水效率。

3、上述申请中的防堵塞装置，主要通过启动电机，通过电机和转动杆带动过滤网网板进行旋转，从而进行疏通，但是这种疏通方式，需要电机持续不停的进行运转，并在由于电机安装在管道的内部，会导致电机长期在潮湿的环境下进行运转，致使电机长期被污水腐蚀，降低了电机的使用寿命，从而增加了该防堵塞装置的使用成本。

技术实现思路

1、本实用新型的目的在于提供了一种给排水防堵塞装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种给排水防堵塞装置，包括主管和支管，所述支管固定连接于主管的外壁，所述主管的内部安装有防堵塞组件，所述主管的外部安装有清理组件。

3、所述防堵塞组件由阻拦单元和限位单元组成，阻拦单元安装于主管的内部，限位单元安装于主管的内部顶部。

4、优选的，阻拦单元包括竖杆、送料绞龙、滤板和抵环，所述竖杆位于防堵塞组件的中部，并安装于主管的内部，所述送料绞龙固定连接于竖杆的外壁，所述滤板安装于竖杆的底部，所述抵环固定连接于主管的内壁。

5、优选的，所述竖杆的丢单贯穿滤板的顶部，并延伸至滤板的底部，所述竖杆的外壁与滤板被贯穿的内壁转动连接，滤板可以在竖杆的外壁进行旋转，所述滤板的底部与抵环的顶部抵接，抵环可以对滤板起到支撑的效果。

6、优选的，限位单元包括螺纹柱、挡板和套筒一，所述螺纹柱固定连接于竖杆的顶端，所述挡板安装于主管的内部顶部，所述套筒一固定连接于挡板的底部。

7、优选的，所述螺纹柱的顶管贯穿套筒一的底端，并延伸至套筒一的内部，所述螺纹柱的外壁与套筒一的内壁适配，可以通过滑动的方式，将螺纹柱滑入套筒一的内部，从而完成对竖杆的限位。

8、优选的，所述清理组件包括套筒二、连杆和横杆，所述套筒二套设于螺纹柱的外壁，所述连杆固定连接于套筒二的顶部，所述横杆固定连接于连杆的顶端。

9、优选的，所述套筒二的内壁与螺纹柱的外壁适配，可以通过旋转的方式，完成套筒二与螺纹柱之间的连接。

10、本实用新型提供了一种给排水防堵塞装置，该给排水防堵塞装置具备以下有益效果：

11、1、该给排水防堵塞装置，当垃圾通过支管进入主管的内部时，会移动至送料绞龙的表面，而垃圾内堆积的水分便会通过送料绞龙与主管存在的间隙掉落至滤板的顶部，并通过滤板过滤，而垃圾便会堆积在送料绞龙的表面，并通过送料绞龙进行上升或者下降，在需要更换送料绞龙时，通过滑动的方式将其取出即可，降低了装置的使用成本。

12、2、该给排水防堵塞装置，通过旋转的方式完成套筒二与螺纹柱之间的连接后，通过旋转横杆，使得连杆通过套筒二、螺纹柱和竖杆带动送料绞龙进行旋转，从而将垃圾推送至地面，方便操作人员进行清洁。

技术特征：

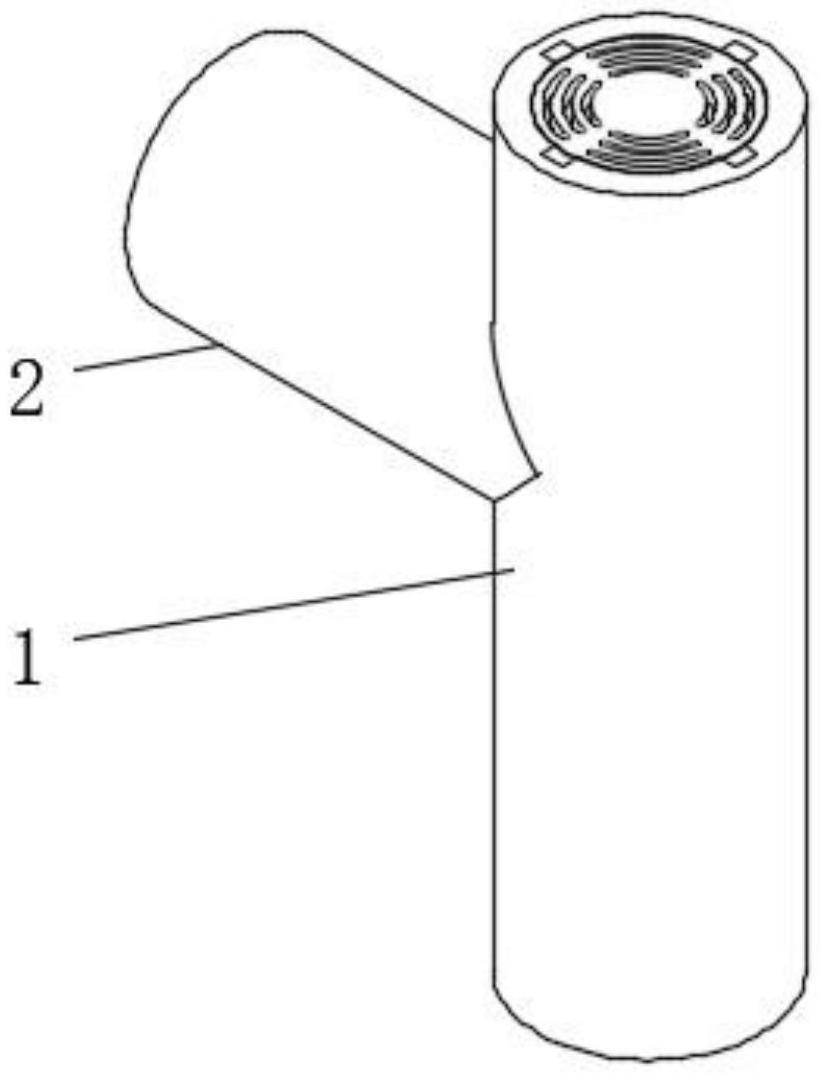

1.一种给排水防堵塞装置，包括主管(1)和支管(2)，所述支管(2)固定连接于主管(1)的外壁，其特征在于：所述主管(1)的内部安装有防堵塞组件(3)，所述主管(1)的外部安装有清理组件(4)；

2.根据权利要求1所述的一种给排水防堵塞装置，其特征在于：所述阻拦单元包括竖杆(301)、送料绞龙(302)、滤板(303)和抵环(304)，所述竖杆(301)位于防堵塞组件(3)的中部，并安装于主管(1)的内部，所述送料绞龙(302)固定连接于竖杆(301)的外壁，所述滤板(303)安装于竖杆(301)的底部，所述抵环(304)固定连接于主管(1)的内壁。

3.根据权利要求2所述的一种给排水防堵塞装置，其特征在于：所述竖杆(301)的丢单贯穿滤板(303)的顶部，并延伸至滤板(303)的底部，所述竖杆(301)的外壁与滤板(303)被贯穿的内壁转动连接，所述滤板(303)的底部与抵环(304)的顶部抵接。

4.根据权利要求1所述的一种给排水防堵塞装置，其特征在于：所述限位单元包括螺纹柱(305)、挡板(306)和套筒一(307)，所述螺纹柱(305)固定连接于竖杆(301)的顶端，所述挡板(306)安装于主管(1)的内部顶部，所述套筒一(307)固定连接于挡板(306)的底部。

5.根据权利要求4所述的一种给排水防堵塞装置，其特征在于：所述螺纹柱(305)的顶管贯穿套筒一(307)的底端，并延伸至套筒一(307)的内部，所述螺纹柱(305)的外壁与套筒一(307)的内壁适配。

6.根据权利要求1所述的一种给排水防堵塞装置，其特征在于：所述清理组件(4)包括套筒二(401)、连杆(402)和横杆(403)，所述套筒二(401)套设于螺纹柱(305)的外壁，所述连杆(402)固定连接于套筒二(401)的顶部，所述横杆(403)固定连接于连杆(402)的顶端。

7.根据权利要求6所述的一种给排水防堵塞装置，其特征在于：所述套筒二(401)的内壁与螺纹柱(305)的外壁适配。

技术总结
本技术涉及建筑给排水技术领域，且公开了一种给排水防堵塞装置，包括主管和支管，所述支管固定连接于主管的外壁，所述主管的内部安装有防堵塞组件，所述主管的外部安装有清理组件，所述防堵塞组件由阻拦单元和限位单元组成，阻拦单元安装于主管的内部，限位单元安装于主管的内部顶部。该给排水防堵塞装置，当垃圾通过支管进入主管的内部时，会移动至送料绞龙的表面，而垃圾内堆积的水分便会通过送料绞龙与主管存在的间隙掉落至滤板的顶部，并通过滤板过滤，而垃圾便会堆积在送料绞龙的表面，并通过送料绞龙进行上升或者下降，在需要更换送料绞龙时，通过滑动的方式将其取出即可，降低了装置的使用成本。

技术研发人员：刘亚溪,李光辉,秦士彬,秦学凯,仝孟冉
受保护的技术使用者：山东源亚科技有限公司
技术研发日：20221121
