一种坝体一体化防渗结构的制作方法

本技术涉及防渗结构，尤其涉及一种坝体一体化防渗结构。

背景技术：

1、坝体一般比较常见的是堆石坝体，堆石坝体主体是用石料填筑，配以防渗体建成的坝，在坝体内会形成由上游的渗流，这会使水库损失水量，还引起管涌、流图等渗透变形，对坝颇稳定不利，必须在设计时采取防渗措施以减少渗漏，保证坝体渗透稳定性。

2、现有的防渗结构在使用时，只是单纯的进行防渗，并不能进行渗水的清理，当渗水后，渗水积累在坝体内部，难以干燥，会影响坝坡的稳定。所以需要一种坝体一体化防渗结构来解决上述问题。

技术实现思路

1、本实用新型的目的是提供一种坝体一体化防渗结构，解决了现有技术中防渗结构在使用时，只是单纯的进行防渗，并不能进行渗水的清理，当渗水后，渗水积累在坝体内部，难以干燥，会影响坝坡的稳定的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种坝体一体化防渗结构，包括设置在堤坝之间的坝体本体与设置在坝体本体侧壁上的迎水斜面，所述坝体本体内浇筑设有安装盒，所述安装盒内设有用于防渗水的阻隔部件与导水部件。

4、优选的，所述导水部件包括设置在安装盒侧壁上的开口，多个所述开口等间距设置，导水部件的设置，能够进行渗水的导流。

5、优选的，所述阻隔部件包括固定连接在安装盒内侧壁上的隔水布，所述隔水布完全覆盖安装盒的内壁，所述安装盒的侧壁上固定连接有出水管，所述出水管上设有在渗漏时预警的警报部件，阻隔部件的设置，避免水的往深处渗漏。

6、优选的，所述警报部件包括固定连接在坝体本体一侧的储水箱，所述储水箱内设有排水管，所述排水管内设有仅允许水从储水箱进入排水管的液体单向阀，所述储水箱内设有水位感应器，所述堤坝上设有警报器，警报部件的设置，能够进行自动预警，以便及时对渗水进行处理。

7、优选的，所述坝体本体的一侧设有用于排出安装盒内液体的泵气部件与连接部件。

8、优选的，所述连接部件包括设置在安装盒内壁上的进气管，所述进气管的末端延伸至堤坝上侧，连接部件的设置，能够进行渗水的全部排出。

9、优选的，所述泵气部件包括固定连接在堤坝上的防护箱，所述防护箱的右侧壁上设有多个进气孔，所述防护箱内固定连接有气泵，所述进气管内设有仅允许气体从气泵进入到安装盒的气体单向阀，所述防护箱的内壁上设有控制器，所述水位感应器、控制器、气泵电连接，泵气部件的设置，能够为排出渗水提供动力。

10、本实用新型至少具备以下有益效果：

11、1、通过设置阻隔部件与导水部件，能够进行渗水的导流，避免渗水在坝体本体内积累，同时还能够进行警报，以便工作人员及时检查坝体本体，进行渗水处的填补。

12、2、通过设置泵气部件与连接部件，能够在发生渗水时，自动进行泵气，从而能够将坝体本体内的渗水全部挤出，避免渗水积累，保护坝体。

技术特征：

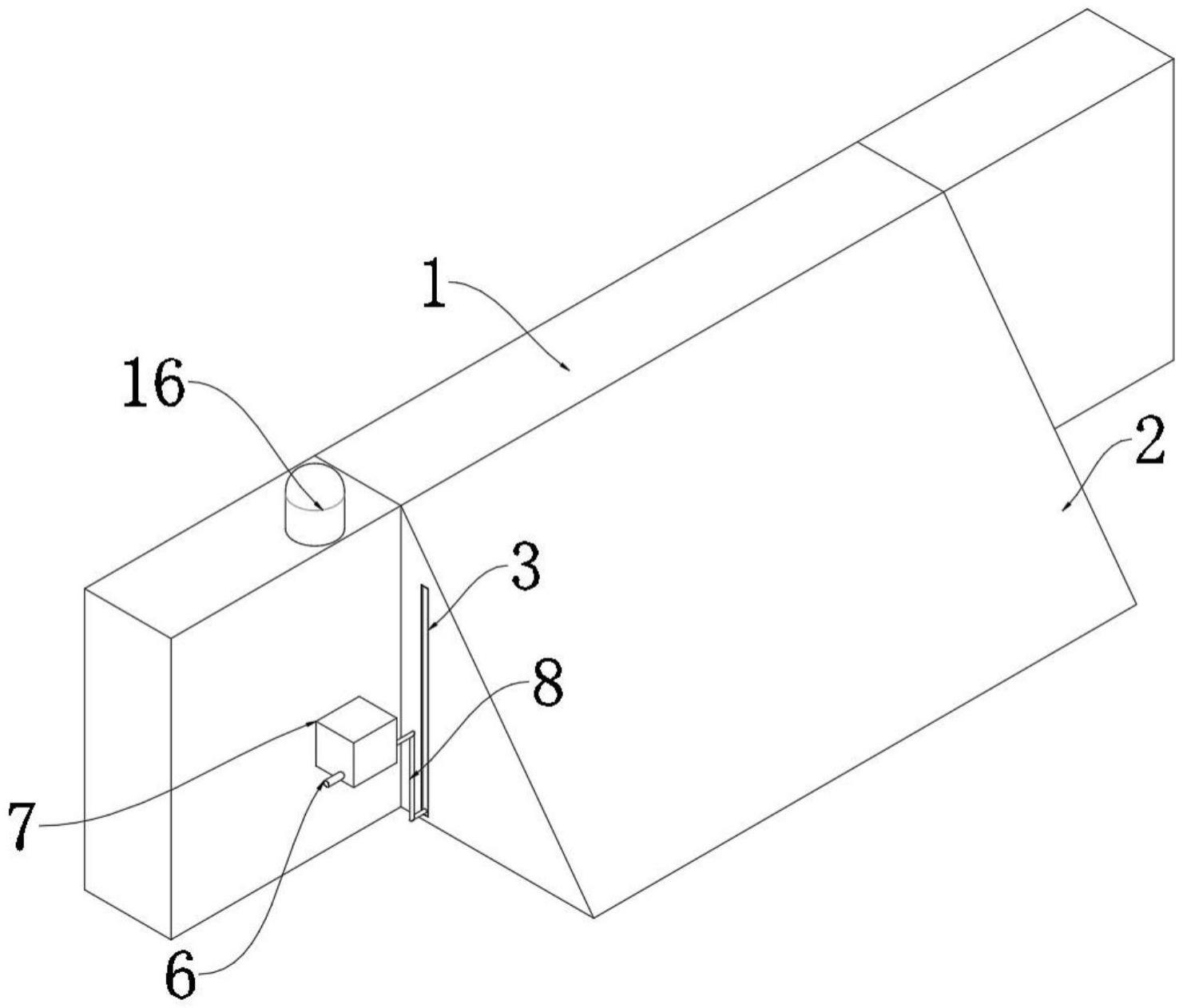

1.一种坝体一体化防渗结构，包括设置在堤坝之间的坝体本体(1)与设置在坝体本体(1)侧壁上的迎水斜面(2)，其特征在于，所述坝体本体(1)内浇筑设有安装盒(3)，所述安装盒(3)内设有用于防渗水的阻隔部件与导水部件。

2.根据权利要求1所述的一种坝体一体化防渗结构，其特征在于，所述导水部件包括设置在安装盒(3)侧壁上的开口(4)，多个所述开口(4)等间距设置。

3.根据权利要求1所述的一种坝体一体化防渗结构，其特征在于，所述阻隔部件包括固定连接在安装盒(3)内侧壁上的隔水布(5)，所述隔水布(5)完全覆盖安装盒(3)的内壁，所述安装盒(3)的侧壁上固定连接有出水管(6)，所述出水管(6)上设有在渗漏时预警的警报部件。

4.根据权利要求3所述的一种坝体一体化防渗结构，其特征在于，所述警报部件包括固定连接在坝体本体(1)一侧的储水箱(7)，所述储水箱(7)内设有排水管(8)，所述排水管(8)内设有仅允许水从储水箱(7)进入排水管(8)的液体单向阀(9)，所述储水箱(7)内设有水位感应器(10)，所述堤坝上设有警报器(16)。

5.根据权利要求4所述的一种坝体一体化防渗结构，其特征在于，所述坝体本体(1)的一侧设有用于排出安装盒(3)内液体的泵气部件与连接部件。

6.根据权利要求5所述的一种坝体一体化防渗结构，其特征在于，所述连接部件包括设置在安装盒(3)内壁上的进气管(11)，所述进气管(11)的末端延伸至堤坝上侧。

7.根据权利要求6所述的一种坝体一体化防渗结构，其特征在于，所述泵气部件包括固定连接在堤坝上的防护箱(12)，所述防护箱(12)的右侧壁上设有多个进气孔(13)，所述防护箱(12)内固定连接有气泵(14)，所述进气管(11)内设有仅允许气体从气泵(14)进入到安装盒(3)的气体单向阀，所述防护箱(12)的内壁上设有控制器(15)，所述水位感应器(10)、控制器(15)、气泵(14)电连接。

技术总结
本技术涉及防渗结构技术领域，尤其涉及一种坝体一体化防渗结构，解决了现有技术中防渗结构在使用时，只是单纯的进行防渗，并不能进行渗水的清理，当渗水后，渗水积累在坝体内部，难以干燥，会影响坝坡的稳定的的问题。一种坝体一体化防渗结构，包括设置在堤坝之间的坝体本体与设置在坝体本体侧壁上的迎水斜面，所述坝体本体内浇筑设有安装盒，所述安装盒内设有用于防渗水的阻隔部件与导水部件。本技术能够进行渗水的导流，避免渗水在坝体本体内积累，保护坝体。

技术研发人员：杨启林,曹成,袁凡
受保护的技术使用者：杨启林
技术研发日：20221129
技术公布日：2024/1/12
