一种地下施工用防坍塌支护板的制作方法

本技术涉及支护板，特别是涉及一种地下施工用防坍塌支护板。

背景技术：

1、支护是为保证地下结构施工及基坑周边环境的安全，对侧壁及周边环境采用的支挡、加固与保护措施，但是现有的支护板不具有调节机构，使用者在使用时无法根据需求进行实时调节，导致在实际使用时，无法调整保护状态，实用性较差。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供一种地下施工用防坍塌支护板。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种地下施工用防坍塌支护板，包括两个支撑架，两个所述支撑架的上端部均固定安装有上安装架，两个所述上安装架之间固定安装有同一个主支撑板，两个所述支撑架的侧端部均固定安装有侧固定架，位于侧固定架下方的两个所述支撑架的侧端部均开设有侧滑轨，每个所述侧滑轨的内部均转动安装有螺纹杆，两个所述螺纹杆之间安装有同一个辅支撑板，两个所述支撑架的前后两侧均固定安装有侧支撑腿，所述辅支撑板的两个端部均开设有螺纹槽，所述辅支撑板通过两个螺纹槽套设在两个螺纹杆外，两个所述侧支撑腿的内壁均固定安装有十字支架。

3、作为本实用新型的一种优选技术方案，所述主支撑板的侧端部贯穿开设有第一拱形槽，所述第一拱形槽的内壁固定安装有两个内支撑架，两个所述侧固定架的上端部均与主支撑板固定连接，两个所述侧固定架的侧端部均贯穿开设有第二拱形槽，两个所述螺纹杆下段的圆周表面均固定安装有转动盘。

4、与现有技术相比，本实用新型能达到的有益效果是：

5、1、十字支架可以提高每个侧支撑腿的支撑性，主支撑板可以起到顶部支撑作用，同时每个侧固定架可以对主支撑板两侧起到进一步的支撑作用，主支撑板的侧端部开设有第一拱形槽，第一拱形槽的特殊形状可以提高主支撑板的抗压能力，同时第一拱形槽内部的内支撑架可以提高第一拱形槽中心处的支撑力，从而进一步提高主支撑板的支撑性，有效提高施工地的安全，每个侧固定架内部开设的第二拱形槽可以提高自身的抗压能力，从而可以进一步提高主支撑板的支撑性，主支撑板下方的辅支撑板可以起到双重防护作用。

6、2、使用者对两个侧滑轨内部的两个转动盘进行旋转，两个转动盘旋转带动两个螺纹杆旋转，两个螺纹杆均在辅支撑板开设的两个螺纹槽内部旋转，同时两个螺纹杆会带动辅支撑板向上或向下移动，通过将辅支撑板设计成可高度调节，从而方便使用者根据需要进行调节，大大提高了使用的便捷度。

技术特征：

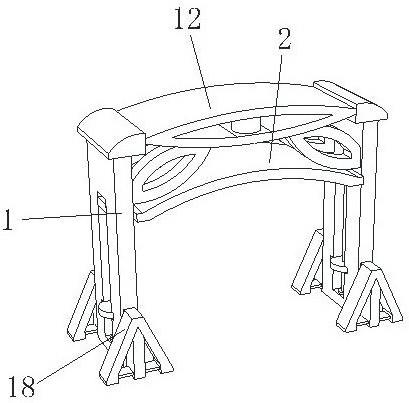

1.一种地下施工用防坍塌支护板，包括两个支撑架（1），其特征在于，两个所述支撑架（1）的上端部均固定安装有上安装架（11），两个所述上安装架（11）之间固定安装有同一个主支撑板（12），两个所述支撑架（1）的侧端部均固定安装有侧固定架（22），位于侧固定架（22）下方的两个所述支撑架（1）的侧端部均开设有侧滑轨（15），每个所述侧滑轨（15）的内部均转动安装有螺纹杆（16），两个所述螺纹杆（16）之间安装有同一个辅支撑板（2），两个所述支撑架（1）的前后两侧均固定安装有侧支撑腿（18）。

2.根据权利要求1所述的一种地下施工用防坍塌支护板，其特征在于，所述主支撑板（12）的侧端部贯穿开设有第一拱形槽（13），所述第一拱形槽（13）的内壁固定安装有两个内支撑架（14）。

3.根据权利要求1所述的一种地下施工用防坍塌支护板，其特征在于，两个所述侧固定架（22）的上端部均与主支撑板（12）固定连接，两个所述侧固定架（22）的侧端部均贯穿开设有第二拱形槽（23）。

4.根据权利要求1所述的一种地下施工用防坍塌支护板，其特征在于，两个所述螺纹杆（16）下段的圆周表面均固定安装有转动盘（17）。

5.根据权利要求1所述的一种地下施工用防坍塌支护板，其特征在于，所述辅支撑板（2）的两个端部均开设有螺纹槽（21），所述辅支撑板（2）通过两个螺纹槽（21）套设在两个螺纹杆（16）外。

6.根据权利要求1所述的一种地下施工用防坍塌支护板，其特征在于，两个所述侧支撑腿（18）的内壁均固定安装有十字支架（19）。

技术总结
本技术涉及支护板技术领域，特别是涉及一种地下施工用防坍塌支护板，包括两个支撑架，两个所述支撑架的上端部均固定安装有上安装架，两个所述上安装架之间固定安装有同一个主支撑板，两个所述支撑架的侧端部均固定安装有侧固定架，位于侧固定架下方的两个所述支撑架的侧端部均开设有侧滑轨，每个所述侧滑轨的内部均转动安装有螺纹杆。本技术通过使用者对两个侧滑轨内部的两个转动盘进行旋转，两个转动盘旋转带动两个螺纹杆旋转，两个螺纹杆均在辅支撑板开设的两个螺纹槽内部旋转，同时两个螺纹杆会带动辅支撑板向上或向下移动，通过将辅支撑板设计成可高度调节，从而方便使用者根据需要进行调节，大大提高了使用的便捷度。

技术研发人员：李正志,姚海城,冯汝荣,朱根权,张开钱
受保护的技术使用者：江苏前盛建设工程有限公司
技术研发日：20221201
技术公布日：2024/1/12
