一种用于便器的气水分离装置的制作方法

本技术涉及卫浴，具体涉及一种用于便器的气水分离装置。

背景技术：

1、包括蹲便器和坐便器在内的便器，具有水路通道连接便器本体和排水管，冲水时，自来水经过排水管和水路通道进入到便器本体的排污腔侧壁用于冲刷便器。冲水时，由于水的冲击，排污腔的臭气会排到便器上方，造成使用不适。参阅图1所示，市面上的一些除臭便器设置除臭装置4，并在本体1上开设除臭通道11，排污腔12的臭气则通过除臭通道11进入除臭装置4，由此消除便器的臭气。这种除臭方法必须在便器上开设除臭通道11，而现有的便器在制造时通常没有预留除臭通道，无法加装除臭装置，如果要达到除臭的目的只能更换便器，对于用户来说成本太高。

技术实现思路

1、本实用新型旨在提供一种用于便器的气水分离装置,以解决现有便器无法加装排气除臭装置的问题。

2、为实现上述目的，本实用新型的技术方案为：一种用于便器的气水分离装置，包括气水分离接头，气水分离接头具有多个接口，第一接口用于连接便器本体的水路通道，第二接口用于连接排水管，第三接口用于连接除臭装置，第一接口和第二接口连通用于供自来水经过气水分离接头和水管进入便器排污腔，第一接口和第三接口连通用于供臭气从便器排污腔经过水管和气水分离接头进入除臭装置。

3、设置气水分离接头使便器排污腔的臭气能够从便器的水路通道排出，因此可以直接装在现有的便器上，不需更换便器，成本低。

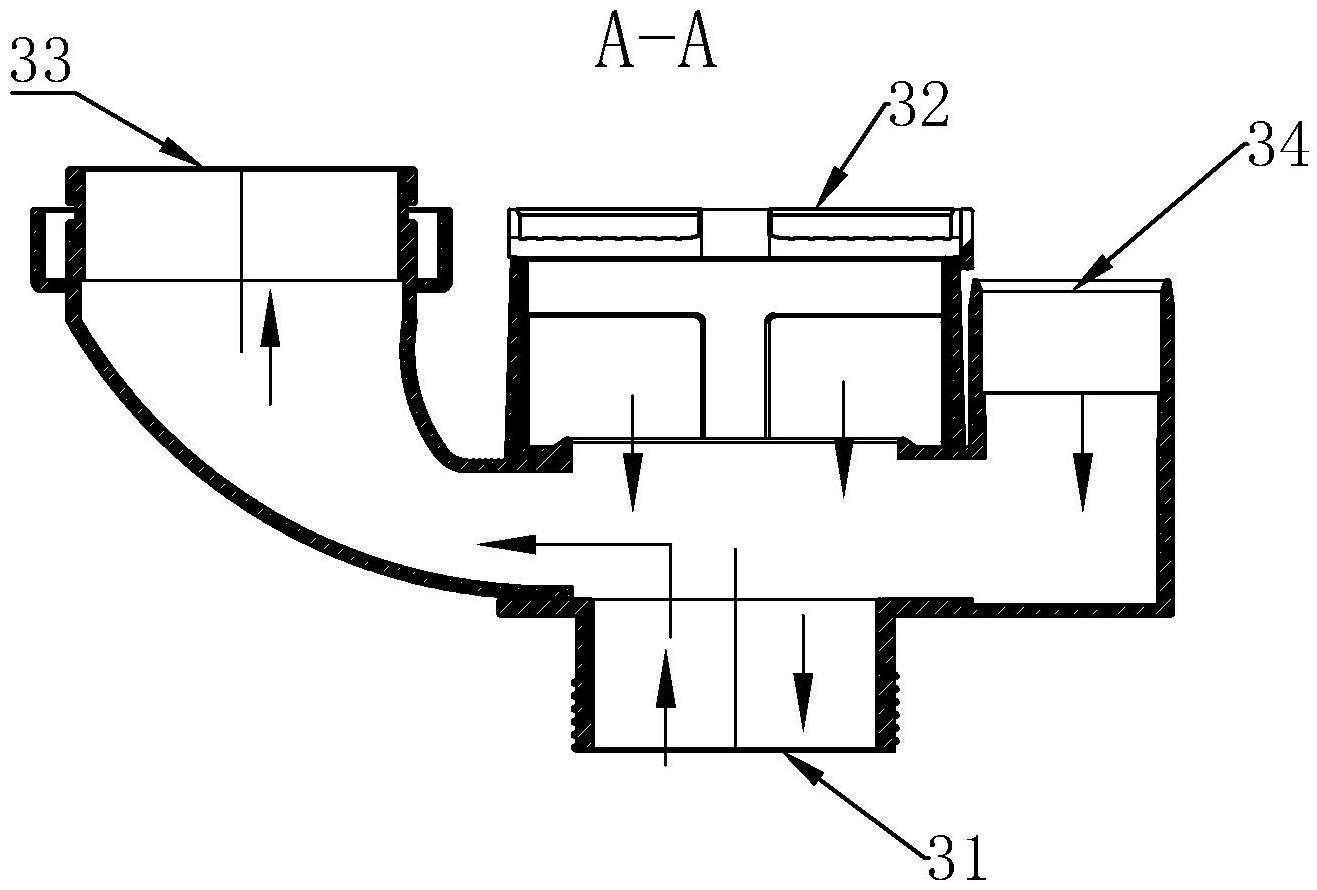

4、在一个实施例中，所述气水分离接头为y形，第一接口和第二接口同轴，第三接口设置在第二接口的一侧，因此第一接口和第二接口之间的排水通道为直线型，第一接口和第三接口之间的排气通道是从排水通道侧面延伸出来而形成的。

5、直线型的排水通道有助于自来水快速冲到便器排污腔，以较大的力度冲刷便器，快速流动的水流将臭气冲到水流侧面，因此将排气通道设置在排水通道的侧面有助于臭气排出。

6、在一个实施例中，所述气水分离接头还具有第四接口，第四接口设置在第二接口的另一侧，所述气水分离装置还包括设置在便器水箱内的溢流管和设置在溢流管一侧的弯管，溢流管底端与第四接口连接，溢流管顶端开口，开口处具有上盖，弯管的上端固定在上盖上，弯管的下端低于溢流管顶部且开口朝下，从而水箱内的水通过弯管进入到溢流管内，弯管的中部具有弧形弯，从而在弯管形成存水弯。

7、设置上盖和弯管能够在保证溢流管的溢流作用的同时防止水箱内的气体被抽到除臭装置。

8、在一个实施例中，所述气水分离接头用于安装在便器的水箱内，第一接口固定在水箱的下水口与便器的水路通道连通，第二接口与排水阀的出水口连接，排水管用于向水箱供水，从而第二接口与排水管间接连接。

9、气水分离接头可以安装在水箱内，只需在水箱的排水阀和水路通道之间加装一气水分离接头，即可利用便器本体的水路通道除臭，结构简单。

10、在一个实施例中，所述气水分离接头用于安装在排水管上。

11、气水分离接头可以安装在排水管上，无需改造水箱及其内部的排水阀。

12、在一个实施例中，所述气水分离接头的第一接口处连接夹心管，第一接口通过夹心管与便器本体的水路通道间接连接。

13、通过夹心管，将排水管到便器排污腔的水和便器排污腔到除臭装置的臭气分开，在冲水时也能顺利排出臭气。

14、本实用新型具有以下有益效果：本实用新型通过在便器本体和排水管之间设置气水分离装置，从而将便器内的臭气排出，达到除臭的目的。对于不同的便器，可将气水分离装置设置在水箱内或者排水管上，设置在水箱内时，通过在溢流管增加上盖和弯管，能够在保持溢流管的溢流作用的同时，防止水箱内的气体会从溢流管进入除臭装置，从而维持除臭装置的正常工作。设置在排水管上时，只需在排水管中间增加气水分离接头，无需改造水箱。还可以在气水分离接头和水路通道之间设置夹心管，能够在冲水时维持除臭装置的正常工作。

技术特征：

1.一种用于便器的气水分离装置，其特征在于，包括气水分离接头，气水分离接头具有多个接口，第一接口用于连接便器本体的水路通道，第二接口用于连接排水管，第三接口用于连接除臭装置，第一接口和第二接口连通用于供自来水经过气水分离接头和水管进入便器排污腔，第一接口和第三接口连通用于供臭气从便器排污腔经过水管和气水分离接头进入除臭装置。

2.根据权利要求1所述的一种用于便器的气水分离装置，其特征在于，所述气水分离接头为y形，第一接口和第二接口同轴，第三接口设置在第二接口的一侧，因此第一接口和第二接口之间的排水通道为直线型，第一接口和第三接口之间的排气通道是从排水通道侧面延伸出来而形成的。

3.根据权利要求2所述的一种用于便器的气水分离装置，其特征在于，所述气水分离接头还具有第四接口，第四接口设置在第二接口的另一侧，所述气水分离装置还包括设置在便器水箱内的溢流管和设置在溢流管一侧的弯管，溢流管底端与第四接口连接，溢流管顶端开口，开口处具有上盖，弯管的上端固定在上盖上，弯管的下端低于溢流管顶部且开口朝下，从而水箱内的水通过弯管进入到溢流管内，弯管的中部具有弧形弯，从而在弯管形成存水弯。

4.根据权利要求3所述的一种用于便器的气水分离装置，其特征在于，所述气水分离接头用于安装在便器的水箱内，第一接口固定在水箱的下水口与便器的水路通道连通，第二接口与排水阀的出水口连接，排水管用于向水箱供水，从而第二接口与排水管间接连接。

5.根据权利要求2所述的一种用于便器的气水分离装置，其特征在于，所述气水分离接头用于安装在排水管上。

6.根据权利要求1所述的一种用于便器的气水分离装置，其特征在于，所述气水分离接头的第一接口处连接夹心管，第一接口通过夹心管与便器本体的水路通道间接连接。

技术总结
本技术涉及卫浴技术领域，具体涉及一种用于便器的气水分离装置。本技术的技术方案为：一种用于便器的气水分离装置，包括气水分离接头，气水分离接头具有多个接口，第一接口用于连接便器本体的水路通道，第二接口用于连接排水管，第三接口用于连接除臭装置，第一接口和第二接口连通用于供自来水经过气水分离接头和水管进入便器排污腔，第一接口和第三接口连通用于供臭气从便器排污腔经过水管和气水分离接头进入除臭装置。设置气水分离接头使便器排污腔的臭气能够从便器的水路通道排出，因此可以直接装在现有的便器上，不需更换便器，成本低。

技术研发人员：高进展
受保护的技术使用者：厦门市国安特安防设备有限公司
技术研发日：20221205
技术公布日：2024/1/12
