一种高效率的地基挖掘装置的制作方法

本技术属于地基挖掘，具体涉及一种高效率的地基挖掘装置。

背景技术：

1、为修建建筑物，将其基础范围内底面以上的土和岩石挖除的工程。它的目的是将不符合设计要求的风化、破碎、有缺陷和软弱的岩层、松软的土和冲积物等挖掉，使建筑物修建在可靠的地基上；或者是根据结构设计的要求，为将建筑物建在指定的高程上。地基开挖的具体施工方法，包括松土、爆破、挖掘、装车、运输、卸渣等工序，与一般的土石方开挖相同。在施工前，应根据建筑物情况、地形地质条件、水文气象资料、工期要求等，编制施工组织设计或施工技术措施

2、授权公开号“cn213682252u”记载了“本实用新型涉及建筑施工技术领域，公开了一种建筑用地基挖掘装置，包括支撑板、转杆、挖掘机构、皮带轮、电机、驱动轮以及传动皮带，所述转杆活动插接在支撑板的正面并延伸至支撑板的背面，所述挖掘机构安装在转杆的背面，所述皮带轮安装在转杆正面的外侧，所述电机安装在支撑板的顶部，所述驱动轮套接在电机输出轴的外侧。本实用新型，通过筒转动产生的离心力可方便的使方形杆远离转筒的中心点，从而使挖斗与转筒之间的力臂得到提升，进一步的提高挖掘的速度，当遇到较为坚硬的地基时，可通过降低挖掘机构的转速，来调节挖斗与转筒之间的力臂，进而增大挖斗的挖掘力度，使此装置可方便的对不同硬度的地基进行挖掘，提高了地基的挖掘速度。”

3、上述专利可以有效显著出对挖掘施工时进行快速挖掘的效果，但是上述专利在快速挖掘上，效率还是略有不足，且挖掘出多余土壤无法进行向外排出的问题。

技术实现思路

1、本实用新型的目的在于提供一种高效率的地基挖掘装置，旨在解决现有技术中的在快速挖掘上，效率还是略有不足，且挖掘出多余土壤无法进行向外排出的的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种高效率的地基挖掘装置，包括：

4、支撑座本体；

5、升降机构，其设有两组，且对称设备：

6、延伸长板固定连接于所述支撑座本体的一侧端；

7、固定台固定连接于所述支撑座本体的上端；

8、滑动连接于所述固定台的圆周表面；

9、连接板滑动连接于所述的圆周内壁；

10、第一固定腿固定连接于所述连接板的下内壁；

11、第二固定腿固定连接于所述第一固定腿的一侧端；

12、链轮转动连接于所述第一固定腿的一侧内壁；

13、滑轮转动连接于所述第二固定腿的一侧内壁；

14、链条转动连接于所述链轮和滑轮的圆周表面；

15、刀片固定连接于所述链条的圆周表面；

16、伺服电机固定连接于所述链轮铰轴圆周表面。

17、作为本实用新型一种优选的方案，所述支撑座本体的两侧端均固定连接有两个延伸长板，所述延伸长板的下端内壁设有转轮。

18、作为本实用新型一种优选的方案，所述连接板的上端固定连接有长杆，所述长杆的一侧端转动连接有存储罩。

19、作为本实用新型一种优选的方案，所述第一固定腿的两侧端均固定连接有限位板，所述限位板的圆周内壁转动连接有螺旋杆，所述螺旋杆圆周表面固定连接有齿轮。

20、作为本实用新型一种优选的方案，所述支撑座本体的上端固定连接有防护罩，所述防护罩采用pvc材质制成。

21、作为本实用新型一种优选的方案，所述长杆的上端固定连接有限位槽，所述存储罩的上端固定连接有凹台，所述凹台的圆周表面固定连接有限位杆。

22、与现有技术相比，本实用新型的有益效果是：

23、1、本方案中，通过设置固定台铰轴上可以进行顶升连接板使得机构进行高度调节，通过启动伺服电机带动链轮和滑轮进行转动，带动链条配合刀片起到了可以快速对泥土进行切割开出槽口具有高效率的挖掘效果。

24、2、本方案中，通过设置在第一固定腿一侧限位板起到了连接螺旋杆，通过螺旋杆一侧铰轴上固定齿轮，通过链条在进行转动时同时带动螺旋杆转动起到了将挖掘出的泥土进行分土推至两测进行堆积便于挖掘的槽口内部干净便于施工的效果。

技术特征：

1.一种高效率的地基挖掘装置，其特征在于，包括：

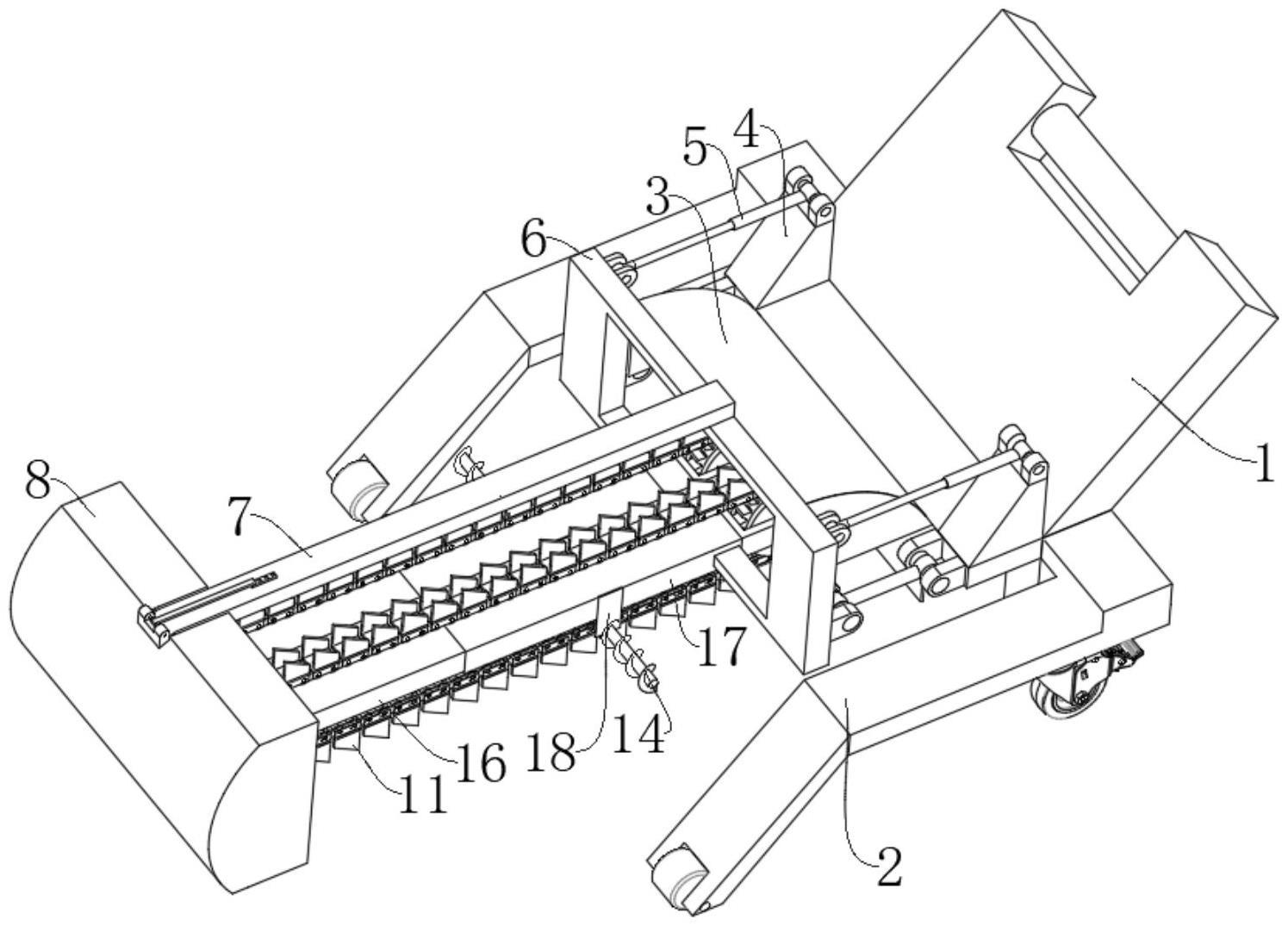

2.根据权利要求1所述的一种高效率的地基挖掘装置，其特征在于：所述支撑座本体(1)的两侧端均固定连接有两个延伸长板(2)，所述延伸长板(2)的下端内壁设有转轮。

3.根据权利要求2所述的一种高效率的地基挖掘装置，其特征在于：所述连接板(6)的上端固定连接有长杆(7)，所述长杆(7)的一侧端转动连接有存储罩(8)。

4.根据权利要求3所述的一种高效率的地基挖掘装置，其特征在于：所述第一固定腿(17)的两侧端均固定连接有限位板(18)，所述限位板(18)的圆周内壁转动连接有螺旋杆(14)，所述螺旋杆(14)圆周表面固定连接有齿轮(13)。

5.根据权利要求4所述的一种高效率的地基挖掘装置，其特征在于：所述支撑座本体(1)的上端固定连接有防护罩(3)，所述防护罩(3)采用pvc材质制成。

6.根据权利要求5所述的一种高效率的地基挖掘装置，其特征在于：所述长杆(7)的上端固定连接有限位槽(21)，所述存储罩(8)的上端固定连接有凹台(19)，所述凹台(19)的圆周表面固定连接有限位杆(20)。

技术总结
本技术提供一种高效率的地基挖掘装置，属于地基挖掘技术领域，支撑座本体；升降机构，其设有两组，且对称设备：延伸长板固定连接于所述支撑座本体的一侧端；固定台固定连接于所述支撑座本体的上端；滑动连接于所述固定台的圆周表面；连接板滑动连接于所述的圆周内壁；第一固定腿固定连接于所述连接板的下内壁；第二固定腿固定连接于所述第一固定腿的一侧端；通过设置固定台铰轴上可以进行顶升连接板使得机构进行高度调节，通过启动伺服电机带动链轮和滑轮进行转动，带动链条配合刀片起到了可以快速对泥土进行切割开出槽口具有高效率的挖掘效果。

技术研发人员：张贵舟,陈阿文,蔡文文
受保护的技术使用者：厦门树鑫建设集团有限公司
技术研发日：20221229
技术公布日：2024/1/12
