一种外墙后浇带提前封闭结构的制作方法

本技术涉及后浇带施工，具体是一种外墙后浇带提前封闭结构。

背景技术：

1、随着建筑市场提升，地下室结构越来越多，而地下室后浇带制约后期工序较多(例如：防水、回填等)，由于沉降要求，后浇带短时间不能浇筑，需要一种既不又影响下道工序施工又不影响后浇带浇筑方法，后面出现了预制混凝土板封闭，这种方法能达到后浇带提前封闭，但混凝土较重，成本高、施工速度慢，因此在使用时存在一定的弊端。

2、针对目前建筑施工中对后浇带进行封闭时，现有的方式是时通过预制混凝土板进行封闭，此方式在使用过程中由于混凝土过重，存在施工速度慢，并且施工成本高的问题。

技术实现思路

1、本实用新型的目的在于提供一种外墙后浇带提前封闭结构，以解决上述背景技术中提出的问题。

2、本实用新型的技术方案是：一种外墙后浇带提前封闭结构，包括封闭板；

3、还包括在封闭板两侧设置的用于进行拼接的第一拼接结构，所述第一拼接结构包括衔接槽和衔接块，所述衔接槽的两侧内壁设置有安装槽，所述安装槽的内壁固定安装有弹簧，所述弹簧的一端固定安装有卡杆，所述卡杆的一端设置为球头结构，所述衔接块的两侧设置有与卡杆适配的卡槽；

4、所述封闭板的另外两侧设有第二拼接结构，所述第二拼接结构包括安装块和固定螺栓，所述安装块上设置有拼接槽，相邻安装块通过固定螺栓连接。

5、优选的，所述安装块设置有四组，其中两组所述安装块的一侧设置有定位块，且定位块位于封闭板垂直于衔接块的一侧，所述定位块与拼接槽相匹配。

6、优选的，所述封闭板的底部均匀设置有折弯槽，且折弯槽呈三角状。

7、本实用新型通过改进在此提供一种外墙后浇带提前封闭结构，与现有技术相比，具有如下改进及优点：

8、其一：本实用新型的衔接块配合衔接槽便于对封闭板进行竖向拼接，同时该装置内部设置的安装块配合固定螺栓便于对该装置进行横向拼接，进而改变该装置的封闭尺寸，同时将混凝土板改为板材，大大降低了施工成本以及施工时间；

9、其二：本实用新型封闭板底部均匀开设的折弯槽便于对封闭板进行折弯，从而更好的贴合后浇带，同时通过衔接块与卡杆相结合，还可改变两组封闭板的弯折度，使用起来更加方便。

10、综上所述，该装置内部通过衔接块配合衔接槽便于对封闭板进行竖向拼接，同时通过安装块配合固定螺栓便于对该装置进行横向拼接，改变该装置的密封范围，并且通过采用板材，大大降低了施工成本以及施工时间。

技术特征：

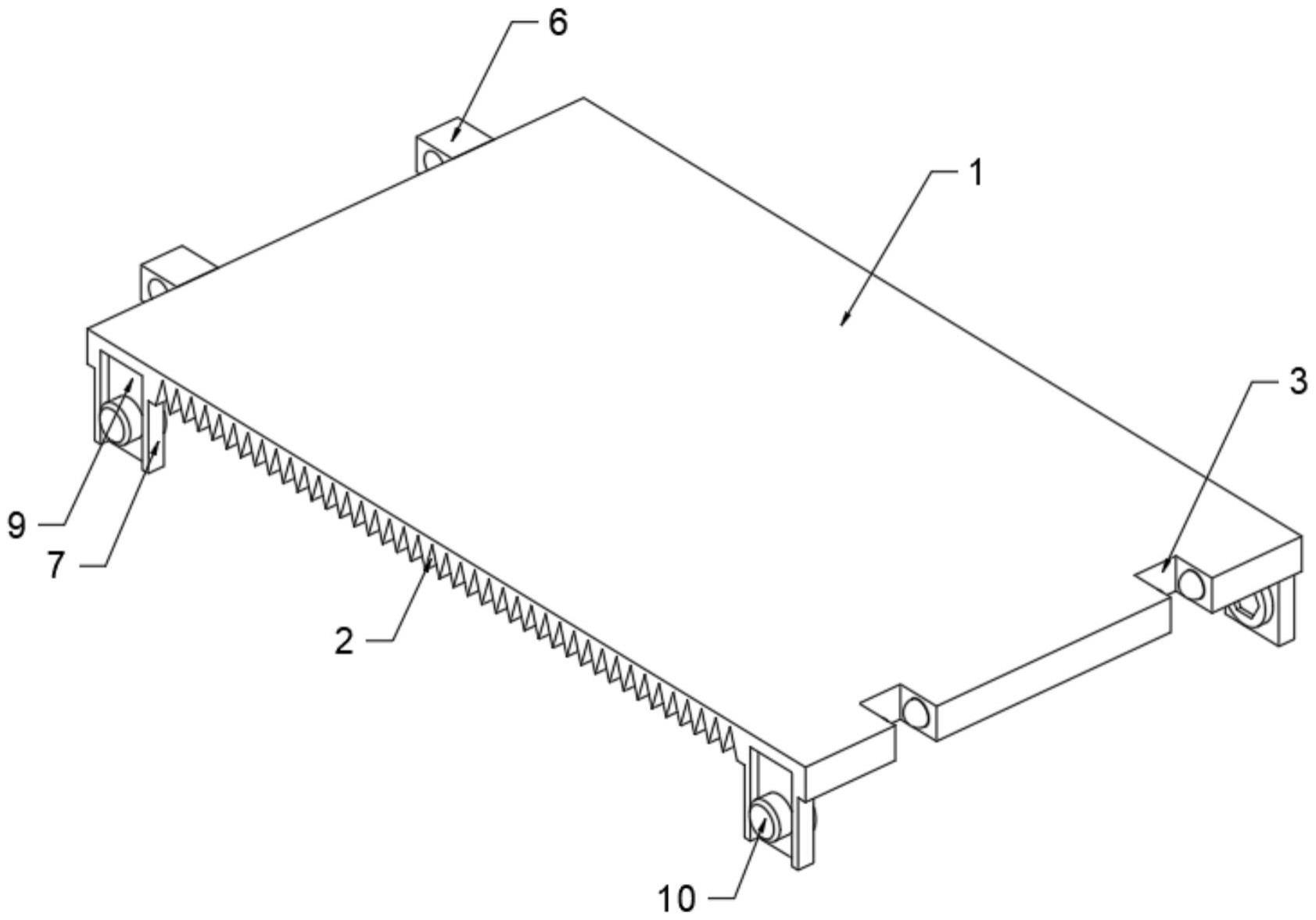

1.一种外墙后浇带提前封闭结构，其特征在于：包括封闭板(1)；

2.根据权利要求1所述的一种外墙后浇带提前封闭结构，其特征在于：所述安装块(8)设置有四组，其中两组所述安装块(8)的一侧设置有定位块(11)，且定位块(11)位于封闭板(1)垂直于衔接块(6)的一侧，所述定位块(11)与拼接槽(9)相匹配。

3.根据权利要求1所述的一种外墙后浇带提前封闭结构，其特征在于：所述封闭板(1)的底部均匀设置有折弯槽(2)，且折弯槽(2)呈三角状。

技术总结
本技术涉及后浇带施工技术领域，具体是一种外墙后浇带提前封闭结构，包括封闭板；还包括在封闭板两侧设置的用于进行拼接的第一拼接结构，所述第一拼接结构包括衔接槽和衔接块，所述衔接槽的两侧内壁设置有安装槽，所述安装槽的内壁固定安装有弹簧，所述弹簧的一端固定安装有卡杆，所述卡杆的一端设置为球头结构，所述衔接块的两侧设置有与卡杆适配的卡槽，本技术内部通过衔接块配合衔接槽便于对封闭板进行竖向拼接，同时通过安装块配合固定螺栓便于对该装置进行横向拼接，改变该装置的密封范围，并且通过采用板材，大大降低了施工成本以及施工时间。

技术研发人员：王闯,张茂林,张晓航,孙俊明,陈亚楠,孙承志
受保护的技术使用者：中国建筑第八工程局有限公司
技术研发日：20230119
技术公布日：2024/1/12
