一种水池渗漏修缮系统的制作方法

本技术涉及漏水修缮，尤其是一种水池渗漏修缮系统。

背景技术：

1、建筑防水不仅仅是防水功能，更是肩负着保护结构与延长建筑寿命的重任。防水是系统性防水，它本身是靠结构自防，防水层只是在保护结构阻挡外来水渗入结构内部。出现渗漏水说明结构已经被破坏，防水也失效，从而水进入结构层，如不对结构进行及时修复，结构长时间浸泡水，造成结构锈蚀、腐烂及爆裂，增加安全隐患及日后的维修成本较高。解决了核心的结构问题，既对原有结构进行的加固，又达到结构保护及防渗漏的功能，可以增加建筑使用寿命，降低安全隐患，降低维修成本，又解决民众安居乐业问题。水池作为储水构造物，长期与水接触，容易发生渗漏，而一旦发生渗漏就会影响水池的正常使用。因此，需要提供一种水池渗漏修缮系统。

技术实现思路

1、为了克服现有技术中的缺陷，提供一种水池渗漏修缮系统。

2、本实用新型通过下述方案实现：

3、一种水池渗漏修缮系统，包括与土层对应连接的水池混凝土结构层，所述水池混凝土结构层的上端与花岗岩砂浆粘结层对应连接，所述花岗岩砂浆粘结层的上端与花岗岩面层对应连接，该系统还包括帷幕注浆管和止水注浆针头，所述帷幕注浆管的下端穿透水池混凝土结构层至土层内，所述止水注浆针头的下端伸入花岗岩砂浆粘结层内；水泥-水玻璃浆料通过所述帷幕注浆管进入土层的孔隙内构成连续的阻水帷幕，丙烯酸盐浆料通过所述止水注浆针头进入花岗岩砂浆粘结层的孔隙内构成连续的结构防水层。

4、在所述花岗岩面层的缝隙处对应设有环氧密封胶填缝层。

5、在所述花岗岩面层的上表面覆盖有石材界面剂层。

6、在所述石材界面剂层的上表面覆盖有聚脲弹性防水层。

7、所述聚脲弹性防水层包括聚脲弹性防水中涂层、聚脲弹性防水面涂层，所述石材界面剂层的上表面与聚脲弹性防水中涂层对应连接，所述聚脲弹性防水中涂层与聚脲弹性防水面涂层对应连接。

8、所述聚脲弹性防水中涂层的厚度为0.6mm，所述聚脲弹性防水面涂层的厚度为0.4mm。

9、所述帷幕注浆管为间距4000mm依次设置的多个，所述帷幕注浆管的下端伸入土层内300mm处。

10、所述帷幕注浆管的直径为25mm，在所述帷幕注浆管上对应设有帷幕注浆阀门。

11、所述止水注浆针头的直径为14mm。

12、本实用新型的有益效果为：

13、1.本实用新型一种水池渗漏修缮系统通过帷幕注浆管注入水泥-水玻璃浆料，水泥-水玻璃浆料进入土层的孔隙内构成连续的阻水帷幕，水泥-水玻璃浆料起到挤密和充填作用，迫使土层孔隙内的部分或大部分水和空气排出，从而加快土层的固结稳定，阻止或控制水流通过并起到加固土壤结构、止水的功效。

14、2.本实用新型一种水池渗漏修缮系统通过止水注浆针头向花岗岩砂浆粘结层内注入丙烯酸盐浆料，可以将花岗岩砂浆粘结层固化，再造一个结构防水层，阻止或控制水流通过。

15、3.本实用新型一种水池渗漏修缮系统设有聚脲弹性防水层拉伸强度高、弹性好，柔韧性好，不易开裂，具有高效的防水性能。

16、4.本实用新型一种水池渗漏修缮系统的石材界面剂层对基材有较好的封闭作用，显著提高附着力。

技术特征：

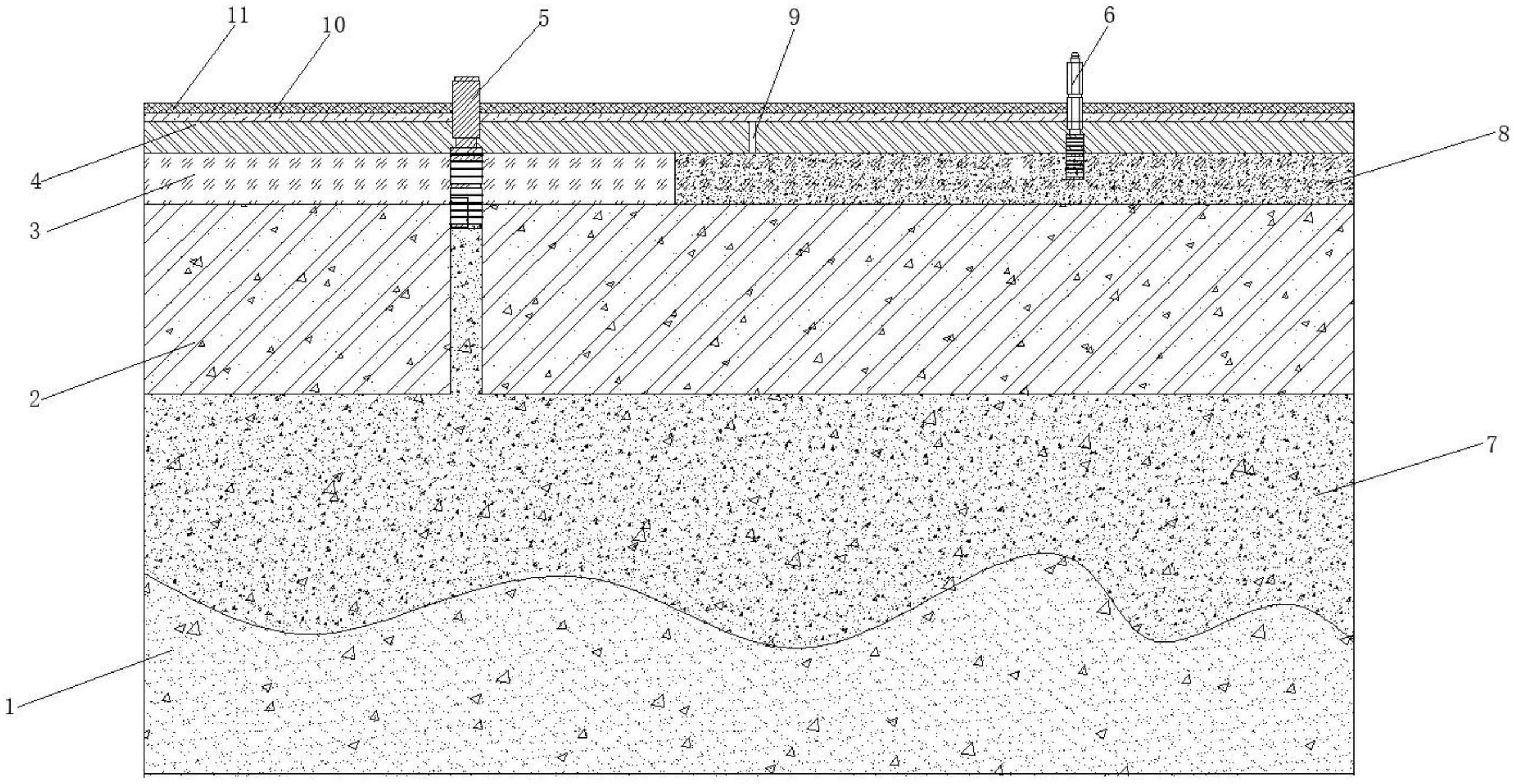

1.一种水池渗漏修缮系统，包括与土层(1)对应连接的水池混凝土结构层(2)，所述水池混凝土结构层(2)的上端与花岗岩砂浆粘结层(3)对应连接，所述花岗岩砂浆粘结层(3)的上端与花岗岩面层(4)对应连接，其特征在于：该系统还包括帷幕注浆管(5)和止水注浆针头(6)，所述帷幕注浆管(5)的下端穿透水池混凝土结构层(2)至土层(1)内，所述止水注浆针头(6)的下端伸入花岗岩砂浆粘结层(3)内；水泥-水玻璃浆料通过所述帷幕注浆管(5)进入土层(1)的孔隙内构成连续的阻水帷幕(7)，丙烯酸盐浆料通过所述止水注浆针头(6)进入花岗岩砂浆粘结层(3)的孔隙内构成连续的结构防水层(8)。

2.根据权利要求1所述的一种水池渗漏修缮系统，其特征在于：在所述花岗岩面层(4)的缝隙处对应设有环氧密封胶填缝层(9)。

3.根据权利要求1所述的一种水池渗漏修缮系统，其特征在于：在所述花岗岩面层(4)的上表面覆盖有石材界面剂层(10)。

4.根据权利要求3所述的一种水池渗漏修缮系统，其特征在于：在所述石材界面剂层(10)的上表面覆盖有聚脲弹性防水层(11)。

5.根据权利要求4所述的一种水池渗漏修缮系统，其特征在于：所述聚脲弹性防水层(11)包括聚脲弹性防水中涂层、聚脲弹性防水面涂层，所述石材界面剂层(10)的上表面与聚脲弹性防水中涂层对应连接，所述聚脲弹性防水中涂层与聚脲弹性防水面涂层对应连接。

6.根据权利要求5所述的一种水池渗漏修缮系统，其特征在于：所述聚脲弹性防水中涂层的厚度为0.6mm，所述聚脲弹性防水面涂层的厚度为0.4mm。

7.根据权利要求1所述的一种水池渗漏修缮系统，其特征在于：所述帷幕注浆管(5)为间距4000mm依次设置的多个，所述帷幕注浆管(5)的下端伸入土层(1)内300mm处。

8.根据权利要求1所述的一种水池渗漏修缮系统，其特征在于：所述帷幕注浆管(5)的直径为25mm，在所述帷幕注浆管(5)上对应设有帷幕注浆阀门。

9.根据权利要求1所述的一种水池渗漏修缮系统，其特征在于：所述止水注浆针头(6)的直径为14mm。

技术总结
本技术公开了一种水池渗漏修缮系统，包括与土层对应连接的水池混凝土结构层，所述水池混凝土结构层的上端与花岗岩砂浆粘结层对应连接，所述花岗岩砂浆粘结层的上端与花岗岩面层对应连接，该系统还包括帷幕注浆管和止水注浆针头，所述帷幕注浆管的下端穿透水池混凝土结构层至土层内，所述止水注浆针头的下端伸入花岗岩砂浆粘结层内；水泥‑水玻璃浆料通过所述帷幕注浆管进入土层的孔隙内构成连续的阻水帷幕，丙烯酸盐浆料通过所述止水注浆针头进入花岗岩砂浆粘结层的孔隙内构成连续的结构防水层。本技术各部分相互共同作用起到堵漏、提高结构温度下的作用，从而达到抗渗的目的，可以有效解决水池渗漏问题，且维修效果好、综合成本低。

技术研发人员：刘志宏
受保护的技术使用者：厦门防水博士工程技术有限公司
技术研发日：20230113
技术公布日：2024/1/12
