一种预制桩连接结构的制作方法

本技术涉及建筑工程领域，具体涉及一种预制桩连接结构。

背景技术：

1、预制桩是建筑工程中常用的构件，预制桩作为建筑物基础的应用已经较为成熟，但是随着现代建筑物重要程度的提高以及建筑高度的不断增加，对地基的承载能力提出了更高的要求，不少工程的桩基桩长已超越了工厂预制桩的单桩长度，实际施工中采用接桩的方式达到设计桩长。接头处的连接成为技术控制难点，尤其是用于抗拔工程的预制桩。目前接桩的方式有焊接、机械连接的连接方式，采用机械连接接头装置可以使桩在现场安装时免焊接，具有结构简单、抗拔承载力高、造价低、施工效率高等优点，但部分机械连接通过在预制桩端部的端板表面进行额外加工连接孔，导致端板的结构受到削弱、加工成本增加。另外部分机械连接通过对预制桩端部的端板侧边进行额外打孔加工，这种端板结构对加工精度要求高，施工容差率要求高，给施工增加了一定的难度，且容易导致因配件加工水平的不同导致连接配件的质量差异较大，从而给预制桩的连接带来安装质量隐患。

技术实现思路

1、针对上述问题，本实用新型提出了一种便于预制桩之间端板安装、能提升连接强度及灵活性的预制桩连接结构：

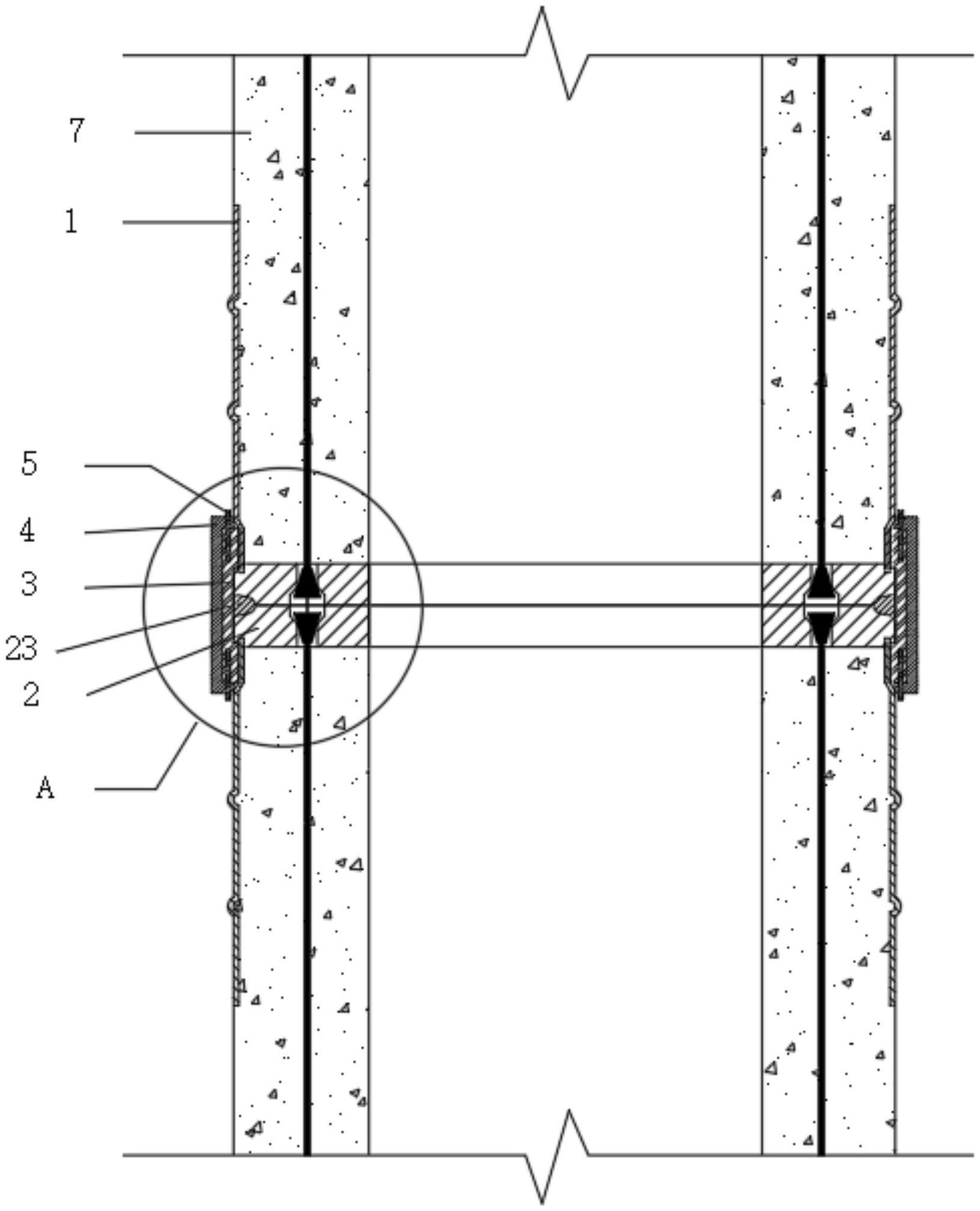

2、本实用新型所述预制桩连接结构，用于两节预制桩之间的连接，包括端板、第一连接卡、第二连接卡和连接杆；所述端板安装在预制桩的端部，端板在预制桩一侧设有第一连接卡卡台；所述第一连接卡的截面为[型，其中部为第一连接卡卡槽，该第一连接卡卡槽与两端板第一连接卡卡台处厚度匹配安装；所述第二连接卡的截面为[型，其中部为第二连接卡卡槽，该第二连接卡卡槽与第一连接卡外侧匹配安装；相邻的两个第一连接卡之间设有第二连接卡，所述连接杆连接所述第一连接卡和第二连接卡。

3、优选的，所述第一连接卡的两端设有第一连接卡安装孔，所述第二连接卡对应的位置也设有第二连接卡安装孔，连接杆穿过所述第一连接卡安装孔和第二连接卡安装孔设置。

4、优选的，所述第一连接卡纵向上设置贯穿的第一连接卡安装孔，所述的第二连接卡的两端上下对应设置第二连接卡安装孔，连接杆穿过所述第一连接卡安装孔和第二连接卡安装孔设置。

5、优选的，所述第一连接卡两端的外侧设置第一连接卡安装杆；所述第二连接卡对应设有第二连接卡装配孔，第一连接卡与第二连接卡配合安装时，通过第一连接卡安装杆和第二连接卡装配孔配合实现安装。

6、优选的，所述第一连接卡安装杆上设有螺纹，与第二连接卡装配孔螺纹连接。

7、优选的，所述预制桩端部设有桩套箍，所述端板在预制桩一侧设有桩套箍卡槽；所述桩套箍一端与桩套箍卡槽匹配，卡入桩套箍卡槽中。

8、优选的，所述第一连接卡的形状为圆弧形，所述第二连接卡的形状也为圆弧形。

9、优选的，所述第一连接卡的形状为直线型或者“l”型或者“∠”型；所述第一连接卡的形状为直线型时，所述第二连接卡的形状为“l”型；所述第一连接卡的形状为“l”型或者“∠”型时，所述第二连接卡的形状为直线型。

10、优选的，所述第二连接卡安装孔在入口处的孔径大于所述第二连接卡安装孔的主体孔径。

11、优选的，所述端板远离预制桩的一侧设有焊接坡口。

12、本实用新型的有益效果：第一连接卡与第二连接卡组合，提升第一连接卡处连接强度，提升机械连接的整体刚度；在焊接加机械连接的组合形式下，实现了预制桩连接采用焊接加机械连接的双重连接结构，并且提升了连接强度及灵活性更高，具有结构简单、连接质量优、施工方便、成本低、效率高等优点；无需对端板侧边进行额外的打孔加工，提升端板的生产效率及避免额外的加工对端板强度造成不利影响；第二连接卡的设置可实现无需在焊接处加入螺杆，提升焊接效率；第一连接卡与第二连接卡的组合形式可有效保护焊接处，避免在沉桩过程中焊接面受到污染及破坏。

技术特征：

1.一种预制桩连接结构，用于两节预制桩之间的连接，其特征在于，包括端板、第一连接卡、第二连接卡和连接杆；所述端板安装在预制桩的端部，端板在预制桩一侧设有第一连接卡卡台；所述第一连接卡的截面为[型，其中部为第一连接卡卡槽，该第一连接卡卡槽与两端板第一连接卡卡台处厚度匹配安装；所述第二连接卡的截面为[型，其中部为第二连接卡卡槽，该第二连接卡卡槽与第一连接卡外侧匹配安装；相邻的两个第一连接卡之间设有第二连接卡，所述连接杆连接所述第一连接卡和第二连接卡。

2.根据权利要求1所述的预制桩连接结构，其特征在于，所述第一连接卡的两端设有第一连接卡安装孔，所述第二连接卡对应的位置也设有第二连接卡安装孔，连接杆穿过所述第一连接卡安装孔和第二连接卡安装孔设置。

3.根据权利要求1所述的预制桩连接结构，其特征在于，所述第一连接卡纵向上设置贯穿的第一连接卡安装孔，所述的第二连接卡的两端上下对应设置第二连接卡安装孔，连接杆穿过所述第一连接卡安装孔和第二连接卡安装孔设置。

4.根据权利要求1所述的预制桩连接结构，其特征在于，所述第一连接卡两端的外侧设置第一连接卡安装杆；所述第二连接卡对应设有第二连接卡装配孔，第一连接卡与第二连接卡配合安装时，通过第一连接卡安装杆和第二连接卡装配孔配合实现安装。

5.根据权利要求4所述的预制桩连接结构，其特征在于，所述第一连接卡安装杆上设有螺纹，与第二连接卡装配孔螺纹连接。

6.根据权利要求1所述的预制桩连接结构，其特征在于，所述预制桩端部设有桩套箍，所述端板在预制桩一侧设有桩套箍卡槽；所述桩套箍一端与桩套箍卡槽匹配，卡入桩套箍卡槽中。

7.根据权利要求1所述的预制桩连接结构，其特征在于，所述第一连接卡的形状为圆弧形，所述第二连接卡的形状也为圆弧形。

8.根据权利要求1所述的预制桩连接结构，其特征在于，所述第一连接卡的形状为直线型或者“l”型或者“∠”型；所述第一连接卡的形状为直线型时，所述第二连接卡的形状为“l”型；所述第一连接卡的形状为“l”型或者“∠”型时，所述第二连接卡的形状为直线型。

9.根据权利要求8所述的预制桩连接结构，其特征在于，所述第二连接卡安装孔在入口处的孔径大于所述第二连接卡安装孔的主体孔径。

10.根据权利要求1所述的预制桩连接结构，其特征在于，所述端板远离预制桩的一侧设有焊接坡口。

技术总结
本技术涉及建筑工程领域，具体涉及一种预制桩连接结构，用于两节预制桩之间的连接，包括端板、第一连接卡、第二连接卡和连接杆；所述端板安装在预制桩的端部，端板在预制桩一侧设有第一连接卡卡台；所述第一连接卡的截面为[型，其中部为第一连接卡卡槽，该第一连接卡卡槽与两端板第一连接卡卡台处厚度匹配安装；所述第二连接卡的截面为[型，其中部为第二连接卡卡槽，该第二连接卡卡槽与第一连接卡外侧匹配安装；相邻的两个第一连接卡之间设有第二连接卡，所述连接杆连接所述第一连接卡和第二连接卡。本技术通过设置第一第一连接卡和第二第一连接卡相组合的形式，提升了端板之间的连接强度及灵活性。

技术研发人员：陈巧,杨东
受保护的技术使用者：建华建材（中国）有限公司
技术研发日：20230210
技术公布日：2024/1/12
