一种沟槽开挖支护装置的制作方法

本技术属于沟槽支护，具体涉及一种沟槽开挖支护装置。

背景技术：

1、近年来旧城更新改造成为为民解困、改善人居环境、提升城市品质的重要环节和热门话题，旧城改造工程的规模也以空前的规模与速度展开，其中雨污分流、架空线入地等沟槽开挖作业就是旧城更新改造提升工程的一项重要内容，沟槽开挖是土方工程中较为普遍的施工工序之一，在沟槽的开挖过程中和工期持续时间内，往往由于土质疏松导致沟槽壁上土壤坍塌，这使得沟槽被堵而影响工作，因此在沟槽开挖过程中要采取相应防护措施，以确保沟槽壁体上土壤的稳定，沟槽支护是为保证地下结构施工及沟槽周边环境的安全，对沟槽侧壁及周边环境采用的支挡、加固与保护措施，由于改造范围一般位于城镇密集区，周边基础设施众多，施工空间由于狭小，已建成的道路范围内都分布着电力电信、给排水、雨污水、热力燃气等地上地下，涉及雨污分流、架空线入地等沟槽开挖作业的道路改造工程一般无法采用放坡开挖方式。

2、现有技术的做法多为采用立板支护在沟槽内壁上以减少泥土掉落，但是在小宽距的沟槽中支护两侧挡土的立板较为繁琐，且挡土立板和支撑架大且重，于基坑中并不便于实施置入和取出支护结构的操作，多段挡土立板使得支护装置的转移及运输存在局限性。

3、因此，需要一种沟槽开挖支护装置，解决现有技术中支护装置大且重导致使用不便及转移运输困难的问题。

技术实现思路

1、本实用新型的目的在于提供一种沟槽开挖支护装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种沟槽开挖支护装置，包括第一支座和第二支座，所述第二支座设置在第一支座的一侧，所述第一支座和所述第二支座的上部设置有挡土组件，所述挡土组件包括两个立起支柱、挡土胶布和加固压板，一个所述立起支柱固定在第一支座的上表面中心处，另一个所述立起支柱固定在第二支座的上表面中心处，所述挡土胶布固定在两个立起支柱之间，所述加固压板设置在挡土胶布的前侧，所述第一支座和所述第二支座的内部开设有收布转槽，所述第一支座和所述第二支座的收布转槽中均转动连接有转动块。

3、方案中需要说明的是，所述立起支柱的下端固定在转动块的上端面圆心处，所述第一支座和所述第二支座的下表面四角位置均固定有插地桩体。

4、进一步值得说明的是，所述第一支座和所述第二支座的上表面均开设有导向滑槽，所述导向滑槽的内部滑动连接有导向支臂，所述导向支臂伸出第一支座的一端固定在加固压板的前表面。

5、更进一步需要说明的是，所述第一支座和所述第二支座的上表面前边缘处固定有转动支座，所述转动支座的后表面固定有旋进螺座，所述旋进螺座和所述转动支座的内部穿设有抵紧螺杆，所述抵紧螺杆远离导向支臂的一端固定有调节把手。

6、作为一种优选的实施方式，所述抵紧螺杆与旋进螺座螺纹连接，所述抵紧螺杆的一端抵合在导向支臂的前部。

7、作为一种优选的实施方式，所述加固压板位于挡土胶布的后侧对称设置有两组，所述加固压板的后表面贴合挡土胶布的前表面。

8、与现有技术相比，本实用新型提供的一种沟槽开挖支护装置，至少包括如下有益效果：

9、通过设置的挡土组件，加固压板从前侧压紧挡土胶布使其贴紧沟槽壁，这样挡土胶布能够对沟槽壁进行泥土防坍塌处理，而采用的挡土胶布较传统挡土板有质量轻、方便人员独立拆装和便于转移的优点。

10、通过设置的立起支柱和转动块，在使用后，挡土胶布收卷在一个立起支柱上，这样能够极大地缩小该支护装置的占用空间，从而方便支护装置在沟槽中转移和后续转场运输。

技术特征：

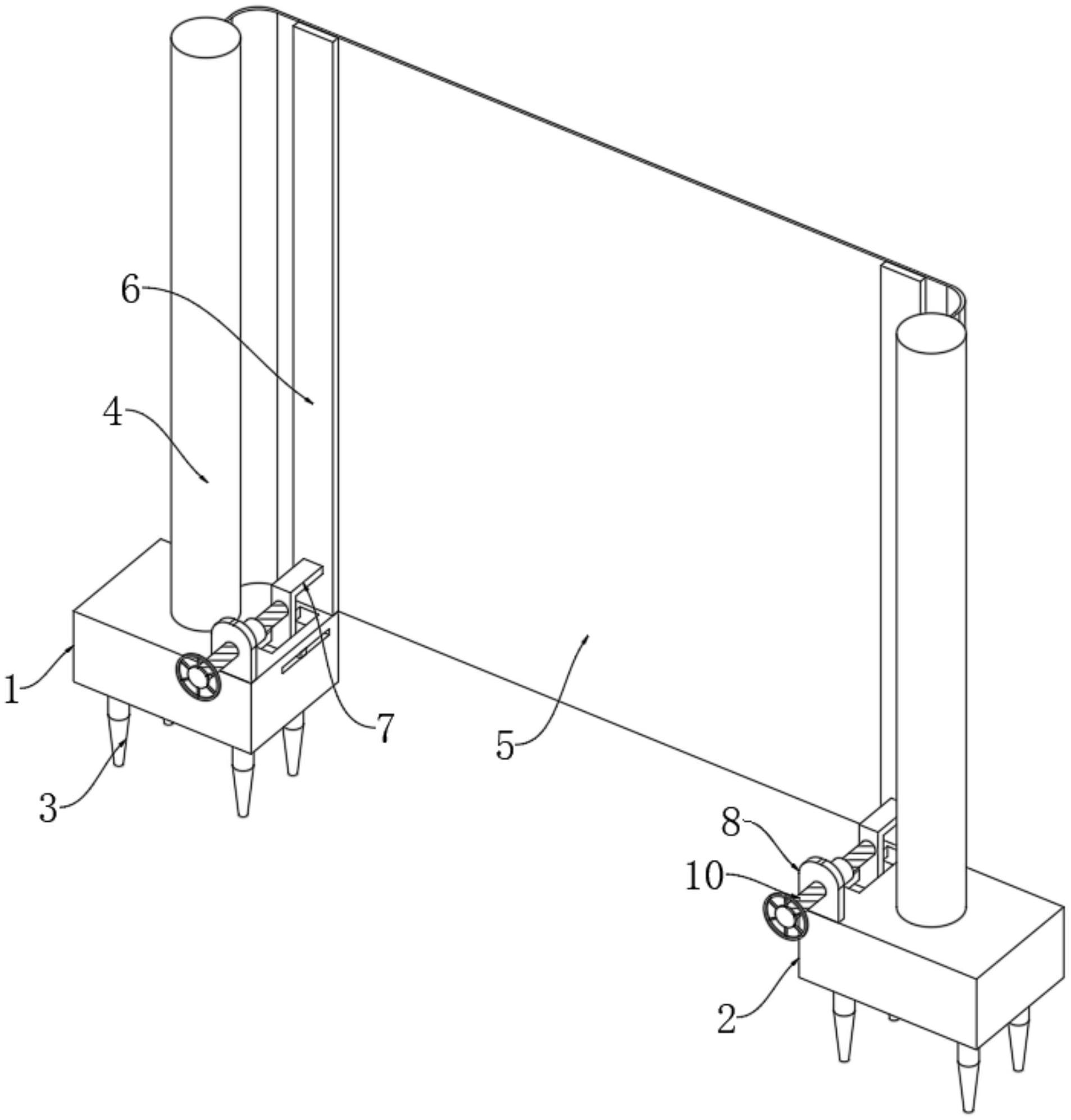

1.一种沟槽开挖支护装置，包括第一支座(1)和第二支座(2)，所述第二支座(2)设置在第一支座(1)的一侧，其特征在于：所述第一支座(1)和所述第二支座(2)的上部设置有挡土组件，所述挡土组件包括两个立起支柱(4)、挡土胶布(5)和加固压板(6)，一个所述立起支柱(4)固定在第一支座(1)的上表面中心处，另一个所述立起支柱(4)固定在第二支座(2)的上表面中心处，所述挡土胶布(5)固定在两个立起支柱(4)之间，所述加固压板(6)设置在挡土胶布(5)的前侧，所述第一支座(1)和所述第二支座(2)的内部开设有收布转槽(14)，所述第一支座(1)和所述第二支座(2)的收布转槽(14)中均转动连接有转动块(13)。

2.根据权利要求1所述的一种沟槽开挖支护装置，其特征在于：所述立起支柱(4)的下端固定在转动块(13)的上端面圆心处，所述第一支座(1)和所述第二支座(2)的下表面四角位置均固定有插地桩体(3)。

3.根据权利要求2所述的一种沟槽开挖支护装置，其特征在于：所述第一支座(1)和所述第二支座(2)的上表面均开设有导向滑槽(12)，所述导向滑槽(12)的内部滑动连接有导向支臂(7)，所述导向支臂(7)伸出第一支座(1)的一端固定在加固压板(6)的前表面。

4.根据权利要求3所述的一种沟槽开挖支护装置，其特征在于：所述第一支座(1)和所述第二支座(2)的上表面前边缘处固定有转动支座(8)，所述转动支座(8)的后表面固定有旋进螺座(9)，所述旋进螺座(9)和所述转动支座(8)的内部穿设有抵紧螺杆(10)，所述抵紧螺杆(10)远离导向支臂(7)的一端固定有调节把手(11)。

5.根据权利要求4所述的一种沟槽开挖支护装置，其特征在于：所述抵紧螺杆(10)与旋进螺座(9)螺纹连接，所述抵紧螺杆(10)的一端抵合在导向支臂(7)的前部。

6.根据权利要求5所述的一种沟槽开挖支护装置，其特征在于：所述加固压板(6)位于挡土胶布(5)的后侧对称设置有两组，所述加固压板(6)的后表面贴合挡土胶布(5)的前表面。

技术总结
本技术公开了一种沟槽开挖支护装置，属于沟槽支护技术领域，针对了现有技术中支护装置大且重导致使用不便及转移运输困难的问题，包括第一支座和第二支座，第二支座设置在第一支座的一侧，第一支座和第二支座的上部设置有挡土组件，挡土组件包括两个立起支柱、挡土胶布和加固压板，一个立起支柱固定在第一支座的上表面中心处，另一个立起支柱固定在第二支座的上表面中心处，挡土胶布固定在两个立起支柱之间，加固压板设置在挡土胶布的前侧，第一支座和所述第二支座的内部开设有收布转槽；本技术中挡土胶布能够对沟槽壁进行泥土防坍塌处理，而采用的挡土胶布较传统挡土板有质量轻、方便人员独立拆装和便于转移的优点。

技术研发人员：赵曾,雷敏,高阳
受保护的技术使用者：湖北天越工程管理有限公司
技术研发日：20230410
技术公布日：2024/1/12
