一种护坡支撑结构的制作方法

本技术涉及水利工程，具体为一种护坡支撑结构。

背景技术：

1、水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，在水利、水电工程中，护坡指的是为防止边坡受冲刷，在坡面上所做的各种铺砌和栽植的统称，在水利、水电工程中，由于斜坡经常受到水流或雨水冲刷使其土壤容易受到侵蚀引发滑坡，尤其是在暴雨或洪水的冲击下容易造成溃堤，故需要对斜坡进行支撑防护，提高斜坡的稳固程度。

2、现有的护板的支撑通常需要在护坡表面铺设多个护坡砖，然后通过拼接多个护坡砖来对护坡表面进行覆盖保护，但是拼接护坡砖属于较大的工程，其耗时较长，劳动强度较大，而且护坡砖之间连接的稳固性较差，在暴雨洪水等恶劣环境的侵袭下容易导致护坡土壤的流失，为此，我们提出一种护坡支撑结构。

技术实现思路

1、本实用新型的目的在于提供一种护坡支撑结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种护坡支撑结构，包括第一弧形框，所述第一弧形框的端部设置有第二弧形框，且第一弧形框和第二弧形框的整体均成半圆形结构，所述第一弧形框的两端分别设置有连接机构，且第一弧形框和第二弧形框之间通过连接机构连接，所述第一弧形框外侧的中部固定连接有连接杆，所述第二弧形框外侧的中部固定连接有连接筒，所述连接杆卡接在连接筒内。

3、作为优选，所述连接机构包括连接块、调节筒、螺纹杆、固定杆和固定筒，所述调节筒的内部两端分别开设有旋向相反的螺纹孔，所述调节筒内部两端分别螺纹连接有螺纹杆，且两个螺纹杆外部的螺纹旋向相反，所述第一弧形框和第二弧形框的两端均固定连接有安装块，所述螺纹杆的端部固定连接有连接块，所述安装块的端部开设有连接槽，所述连接块卡接在安装块内，所述第一弧形框一端的调节筒侧壁转动连接有固定筒，且第一弧形框另一端的调节筒侧壁转动连接有固定杆，且固定杆卡接在固定筒内。

4、作为优选，所述安装块的顶部设置有调节螺栓，所述连接块表面开设有与调节螺栓配合的连接孔，所述调节螺栓的端部螺纹连接在连接孔内，所述连接块和安装块之间通过调节螺栓固定连接。

5、作为优选，所述固定筒的顶部设置有紧固螺栓，所述固定杆表面等距开设有定位孔，所述紧固螺栓的端部螺纹连接在定位孔内。

6、作为优选，所述连接筒内位于连接杆上方开设有调节槽，且调节槽内滑动连接有滑板，所述滑板的底部等距设置有卡板，且卡板的低端成舌形结构，所述连接杆的顶部等距开设有卡固槽，所述卡板的端部卡接在卡固槽内，所述滑板远离卡板的一侧固定连接有滑杆，且滑杆的端部穿过连接筒，所述调节槽内位于滑杆外侧套设有支撑弹簧。

7、作为优选，所述第一弧形框和第二弧形框的底部均等距设置有锚杆。

8、与现有技术相比，本实用新型的有益效果是：本实用新型将第一弧形框和第二弧形框及连接机构之间连接后形成了一个护坡支撑组，根据护坡的面积可以调节第一弧形框和第二弧形框之间的距离，从而使第一弧形框、第二弧形框和连接机构之间的围成相对较大的面积，方便在第一弧形框和第二弧形框的区域内种植绿植，绿植配合护坡支撑共同作用能够很好对护坡进行保护，有效避免了护坡土壤的流失，通过将多个护坡支撑组之间的连接形成了整个护坡支撑，保证了护坡支撑组之间的稳固连接，同时第一弧形框和第二弧形框之间的距离设置成可调节，将护坡支撑组之间距离也设置成可调节，可以根据护坡的面积来进行安装护坡支撑组，避免了固定式的结构导致铺设时不均匀的情况。

技术特征：

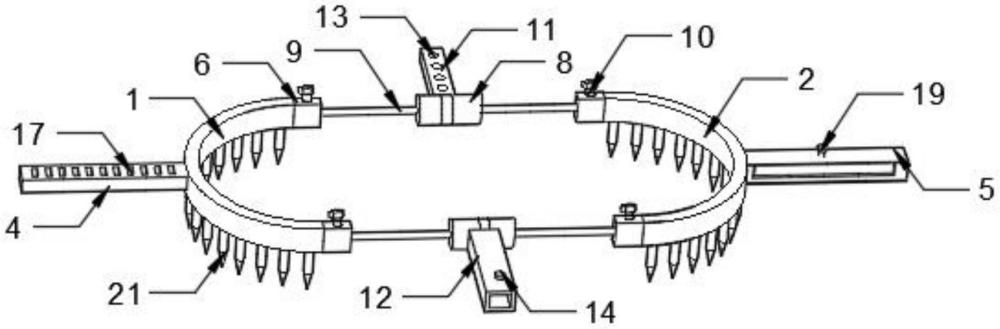

1.一种护坡支撑结构，包括第一弧形框(1)，其特征在于：所述第一弧形框(1)的端部设置有第二弧形框(2)，且第一弧形框(1)和第二弧形框(2)的整体均成半圆形结构，所述第一弧形框(1)的两端分别设置有连接机构(3)，且第一弧形框(1)和第二弧形框(2)之间通过连接机构(3)连接，所述第一弧形框(1)外侧的中部固定连接有连接杆(4)，所述第二弧形框(2)外侧的中部固定连接有连接筒(5)，所述连接杆(4)卡接在连接筒(5)内。

2.根据权利要求1所述的一种护坡支撑结构，其特征在于：所述连接机构(3)包括连接块(7)、调节筒(8)、螺纹杆(9)、固定杆(11)和固定筒(12)，所述调节筒(8)的内部两端分别开设有旋向相反的螺纹孔，所述调节筒(8)内部两端分别螺纹连接有螺纹杆(9)，且两个螺纹杆(9)外部的螺纹旋向相反，所述第一弧形框(1)和第二弧形框(2)的两端均固定连接有安装块(6)，所述螺纹杆(9)的端部固定连接有连接块(7)，所述安装块(6)的端部开设有连接槽，所述连接块(7)卡接在安装块(6)内，所述第一弧形框(1)一端的调节筒(8)侧壁转动连接有固定筒(12)，且第一弧形框(1)另一端的调节筒(8)侧壁转动连接有固定杆(11)，且固定杆(11)卡接在固定筒(12)内。

3.根据权利要求2所述的一种护坡支撑结构，其特征在于：所述安装块(6)的顶部设置有调节螺栓(10)，所述连接块(7)表面开设有与调节螺栓(10)配合的连接孔，所述调节螺栓(10)的端部螺纹连接在连接孔内，所述连接块(7)和安装块(6)之间通过调节螺栓(10)固定连接。

4.根据权利要求2所述的一种护坡支撑结构，其特征在于：所述固定筒(12)的顶部设置有紧固螺栓(14)，所述固定杆(11)表面等距开设有定位孔(13)，所述紧固螺栓(14)的端部螺纹连接在定位孔(13)内。

5.根据权利要求1所述的一种护坡支撑结构，其特征在于：所述连接筒(5)内位于连接杆(4)上方开设有调节槽(15)，且调节槽(15)内滑动连接有滑板(16)，所述滑板(16)的底部等距设置有卡板(18)，且卡板(18)的低端成舌形结构，所述连接杆(4)的顶部等距开设有卡固槽(17)，所述卡板(18)的端部卡接在卡固槽(17)内，所述滑板(16)远离卡板(18)的一侧固定连接有滑杆(19)，且滑杆(19)的端部穿过连接筒(5)，所述调节槽(15)内位于滑杆(19)外侧套设有支撑弹簧(20)。

6.根据权利要求2所述的一种护坡支撑结构，其特征在于：所述第一弧形框(1)和第二弧形框(2)的底部均等距设置有锚杆(21)。

技术总结
本技术公开了一种护坡支撑结构，包括第一弧形框，第一弧形框的端部设置有第二弧形框，且第一弧形框和第二弧形框的整体均成半圆形结构，第一弧形框的两端分别设置有连接机构，且第一弧形框和第二弧形框之间通过连接机构连接，第一弧形框外侧的中部固定连接有连接杆，第二弧形框外侧的中部固定连接有连接筒，连接杆卡接在连接筒内，此护坡支撑结构根据护坡的面积可以调节第一弧形框和第二弧形框之间的距离，从而使第一弧形框、第二弧形框和连接机构之间的围成相对较大的面积，方便在第一弧形框和第二弧形框的区域内种植绿植，绿植配合护坡支撑共同作用能够很好对护坡进行保护，有效避免了护坡土壤的流失。

技术研发人员：单晓旭,张贺,冯启航,赵时雨
受保护的技术使用者：单晓旭
技术研发日：20230625
技术公布日：2024/1/22
