一种用于人工挖孔灌注桩施工的装置的制作方法

本技术涉及人工挖孔灌注桩领域，尤其涉及一种用于人工挖孔灌注桩施工的装置。

背景技术：

1、人工挖孔灌注桩，是指采用人工挖土成孔，然后安放钢筋笼，灌注混凝土成桩。人工挖孔灌注桩成孔方法简单，单桩承载力高，施工时无振动、无噪声，施工设备简单，可同时开挖多根桩以节省工期。

2、人工挖孔桩施工方便、速度较快、不需要大型机械设备，挖孔桩要比木桩、混凝土打入桩抗震能力强，造价比冲锥冲孔、冲击锥冲孔、冲击钻机冲孔、回旋钻机钻孔、沉井基础节省，从而在公路、民用建筑中得到广泛应用。但挖孔桩井下作业条件差、环境恶劣、劳动强度大，安全和质量显得尤为重要。

3、在相关技术中，人工挖土灌注桩在施工的过程中，需要使用吊装装置将孔洞内的泥土吊出。申请号：202123363085.4，公开了一种用于人工挖孔灌注桩施工的装置，将该装置安装在正在施工的深基坑上方，产生的残渣装在渣桶中，通过渣起吊设备吊装至外部；施工人员站在吊笼中，通过施工人员上下起吊设备吊装进行上下，渣起吊设备和施工人员上下起吊设备相互独立，基本不影响相互之间的运行，保证正常的施工。然而该吊装装置在使用时，体积高度较大，在使用时十分不便于进行运输，且在使用过程中，不便于根据使用需求调节架体的高度，从而导致装置使用时的灵活性和适应性较低。

4、因此，有必要提供一种用于人工挖孔灌注桩施工的装置解决上述技术问题。

技术实现思路

1、本实用新型提供一种用于人工挖孔灌注桩施工的装置，解决了在相关技术中，现有的部分人工挖孔灌注桩在使用时，不便于根据使用需求调节架体的高度的问题。

2、为解决上述技术问题，本实用新型提供的一种用于人工挖孔灌注桩施工的装置，包括：两个底板；

3、调节组件，所述调节组件的顶部分别转动连接于两个底板的底部，所述调节组件包括两个转动盘，两个所述转动盘的顶部分别转动连接于两个底板的底部，两个所述转动盘的顶部分别贯穿两个底板的底部且延伸至两个底板的顶部，两个所述转动盘的顶部均固定连接有螺杆，两个所述螺杆的周侧面均螺纹连接有移动架，两个所述移动架的两侧均固定连接有卡块，两个所述移动架的周侧面均滑动连接有滑动架，四个所述卡块的周侧面分别与两个滑动架的内侧滑动连接。

4、优选的，两个所述滑动架的正面均固定连接有第一支架，两个所述第一支架的底部分别与两个底板的顶部固定连接，两个所述滑动架的背面均固定连接有第二支架，两个所述第二支架的底部分别与两个底板的顶部固定连接。

5、优选的，两个所述底板的内侧分别螺纹连接有两个螺纹杆，四个所述螺纹杆的顶端均固定连接有旋钮，四个所述螺纹杆的底端均固定连接有支撑座。

6、优选的，两个所述移动架的顶部固定连接有顶板，所述顶板的顶部固定连接有两个竖板，左侧所述竖板的左侧固定连接有放置箱，所述放置箱内壁的底部固定连接有电机。

7、优选的，所述电机的输出轴依次贯穿放置箱内壁的右侧和左侧竖板的左侧且延伸至左侧竖板的右侧，所述电机的输出轴固定连接有收卷杆，所述收卷杆的右端与右侧竖板的左侧转动连接。

8、优选的，所述收卷杆的周侧面设置有吊索，所述吊索的底部贯穿顶板的顶部且延伸至顶板的底部，所述吊索的底部固定连接有运渣箱。

9、与相关技术相比较，本实用新型提供的一种用于人工挖孔灌注桩施工的装置具有如下有益效果：

10、本实用新型提供一种用于人工挖孔灌注桩施工的装置，通过螺杆的转动带动移动架向上进行移动，移动架的移动进而调节顶板的使用高度，便于根据使用情况进行相应的调节，通过移动架向下进行移动，进而可以对顶板进行收缩，从而缩少装置的占地空间，结构简单实用，十分便于根据使用需求调节装置的高度，便于对装置进行运输。

技术特征：

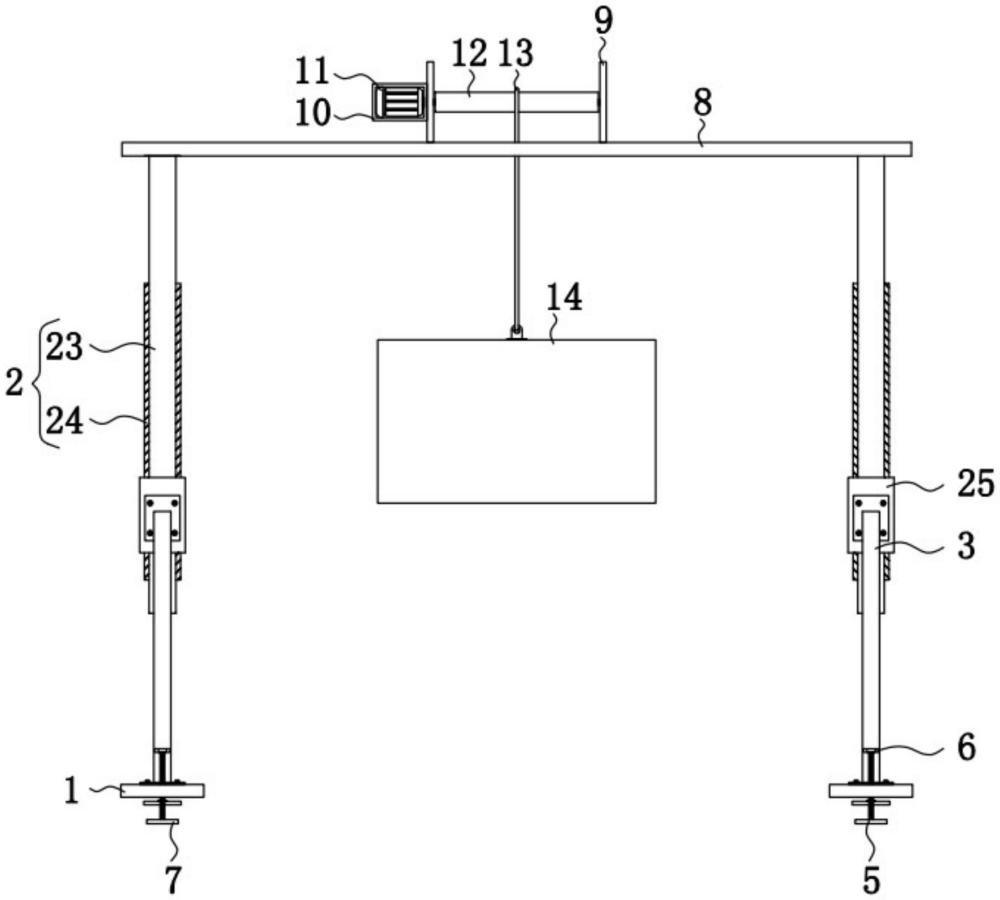

1.一种用于人工挖孔灌注桩施工的装置，其特征在于，包括：两个底板(1)；

2.根据权利要求1所述的用于人工挖孔灌注桩施工的装置，其特征在于，两个所述滑动架(25)的正面均固定连接有第一支架(3)，两个所述第一支架(3)的底部分别与两个底板(1)的顶部固定连接，两个所述滑动架(25)的背面均固定连接有第二支架(4)，两个所述第二支架(4)的底部分别与两个底板(1)的顶部固定连接。

3.根据权利要求1所述的用于人工挖孔灌注桩施工的装置，其特征在于，两个所述底板(1)的内侧分别螺纹连接有两个螺纹杆(5)，四个所述螺纹杆(5)的顶端均固定连接有旋钮(6)，四个所述螺纹杆(5)的底端均固定连接有支撑座(7)。

4.根据权利要求1所述的用于人工挖孔灌注桩施工的装置，其特征在于，两个所述移动架(23)的顶部固定连接有顶板(8)，所述顶板(8)的顶部固定连接有两个竖板(9)，左侧所述竖板(9)的左侧固定连接有放置箱(10)，所述放置箱(10)内壁的底部固定连接有电机(11)。

5.根据权利要求4所述的用于人工挖孔灌注桩施工的装置，其特征在于，所述电机(11)的输出轴依次贯穿放置箱(10)内壁的右侧和左侧竖板(9)的左侧且延伸至左侧竖板(9)的右侧，所述电机(11)的输出轴固定连接有收卷杆(12)，所述收卷杆(12)的右端与右侧竖板(9)的左侧转动连接。

6.根据权利要求5所述的用于人工挖孔灌注桩施工的装置，其特征在于，所述收卷杆(12)的周侧面设置有吊索(13)，所述吊索(13)的底部贯穿顶板(8)的顶部且延伸至顶板(8)的底部，所述吊索(13)的底部固定连接有运渣箱(14)。

技术总结
本技术提供一种用于人工挖孔灌注桩施工的装置包括：两个底板；调节组件，所述调节组件的顶部分别转动连接于两个底板的底部，所述调节组件包括两个转动盘，两个所述转动盘的顶部分别转动连接于两个底板的底部，两个所述转动盘的顶部分别贯穿两个底板的底部且延伸至两个底板的顶部。本技术提供一种用于人工挖孔灌注桩施工的装置，通过螺杆的转动带动移动架向上进行移动，移动架的移动进而调节顶板的使用高度，便于根据使用情况进行相应的调节，通过移动架向下进行移动，进而可以对顶板进行收缩，从而缩少装置的占地空间，结构简单实用，十分便于根据使用需求调节装置的高度，便于对装置进行运输。

技术研发人员：张子豪,张大祥,步双玉,邓智,李国栋
受保护的技术使用者：中铁建工集团第五建设有限公司
技术研发日：20230718
技术公布日：2024/1/22
