一种伸缩式深基坑支护结构的制作方法

本技术涉及基坑支护，尤其涉及一种伸缩式深基坑支护结构。

背景技术：

1、基坑支护，是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施，且基坑一般为矩形结构，基坑中的土质较为松散，会在基坑内侧安装支护装置，以防止基坑坍塌。

2、在现有基坑支护结构大多将多个支护结构拼接在一起，对基坑进行防护，但是挖的基坑根据建设的建筑不一，基坑的大小也不一样，在拐角处护板较宽拼接不上，护板较短容易出现漏缝，因此，本领域技术人员提供了一种伸缩式深基坑支护结构，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种伸缩式深基坑支护结构，在对拐角使用时，通过转动把手，将第一丝杆与第二丝杆向两侧推动，或者向中心位置聚集，再通过将护板放置在两个双头伸缩杆后端，将第一挂钩与第二挂钩挂设在两个双头伸缩杆外侧，以适配拐角处的大小。

2、为实现上述目的，本实用新型提供了如下技术方案：一种伸缩式深基坑支护结构，包括两个支柱，两个所述支柱并排设置，两个所述支柱前端面中心靠下处均开设有储存槽，两个所述储存槽内部均转动连接有底板，两个所述底板后端面中心处与两个储存槽后内壁中心处均开设有斜齿，两个所述底板后端两个储存槽内部均设有支撑板，两个所述支柱之间靠后上下两端处均设有双头伸缩杆；

3、两个所述支柱一侧壁中心靠后处分别固定连接有第一丝杆与第二丝杆，所述第一丝杆与第二丝杆另一端螺纹套设有套筒，所述套筒上端面中心处开设有通孔，所述通孔内部设有把手，两个所述支柱之间靠后处并排设有多个护板，多个所述护板一侧壁上端靠前处均开设有卡槽，多个所述护板另一侧壁上端靠后处均设有卡块，多个所述卡块下端面中心处与多个卡槽下内壁中心处均固定连接有永磁铁，靠两侧多个所述护板前端面中心上下两端处均设有第二挂钩，中心处多个所述护板前端面中心上下两端处均设有第一挂钩，多个所述第一挂钩与多个第二挂钩后端面中心靠下处均固定连接有螺纹柱；

4、通过上述技术方案，对拐角使用时，通过转动把手，将第一丝杆与第二丝杆向两侧推动，或者向中心位置聚集，再通过将护板放置在两个双头伸缩杆后端，将第一挂钩与第二挂钩挂设在两个双头伸缩杆外侧，以适配拐角处的大小。

5、进一步地，多个所述螺纹柱分别螺纹连接在多个护板的前端面上；

6、通过上述技术方案，方便安装与更换多个第一挂钩与第二挂钩。

7、进一步地，所述把手两端均固定连接有限位块；

8、通过上述技术方案，防止把手掉落。

9、进一步地，两个所述支柱一侧壁中心上下两端处均开设有安装孔；

10、通过上述技术方案，方便将多个支柱进行拼接。

11、进一步地，两个所述储存槽上端两个支柱前端面上均设有旋转块；

12、通过上述技术方案，方便对两个底板进行限位。

13、进一步地，所述第一丝杆与第二丝杆的螺纹为相反设置；

14、通过上述技术方案，方便通过转动套筒使第一丝杆与第二丝杆同时向两侧移动或者同时向中心位置移动进行调节。

15、进一步地，多个所述卡槽内部的永磁铁与多个卡块下端面上的多个永磁铁之间为相互磁性吸附；

16、通过上述技术方案，方便使两个护板拼接的更加紧密。

17、进一步地，多个所述卡块分别滑动连接在多个卡槽内部；

18、通过上述技术方案，方便多个护板进行拼接。

19、本实用新型具有如下有益效果：

20、1、本实用新型中，在伸缩式深基坑支护结构对拐角使用时，通过转动把手，将第一丝杆与第二丝杆向两侧推动，或者向中心位置聚集，再通过将护板放置在两个双头伸缩杆后端，将第一挂钩与第二挂钩挂设在两个双头伸缩杆外侧，以适配拐角处的大小。

21、2、本实用新型中，通过将多个卡块滑进多个卡槽内部，再通过多个永磁铁相互吸附，增加多个护板之间贴合的紧密程度，再通过多个护板进行拼接，方便适配两个支柱之间的距离。

22、3、本实用新型中，在使用时，通过转动两个旋转块，将两个底板放平，将两个支撑板取出，支撑在两个底板与两个支柱之间，对两个支柱进行支撑，工程结束进行收取时，将两个支撑板放置在两个储存槽内部，再将两个底板转入两个储存槽后，通过转动两个旋转块对两个底板进行限位，将多个护板取出后，反向转动套筒，将两个支柱向中心位置拉动，方便后期进行运输。

技术特征：

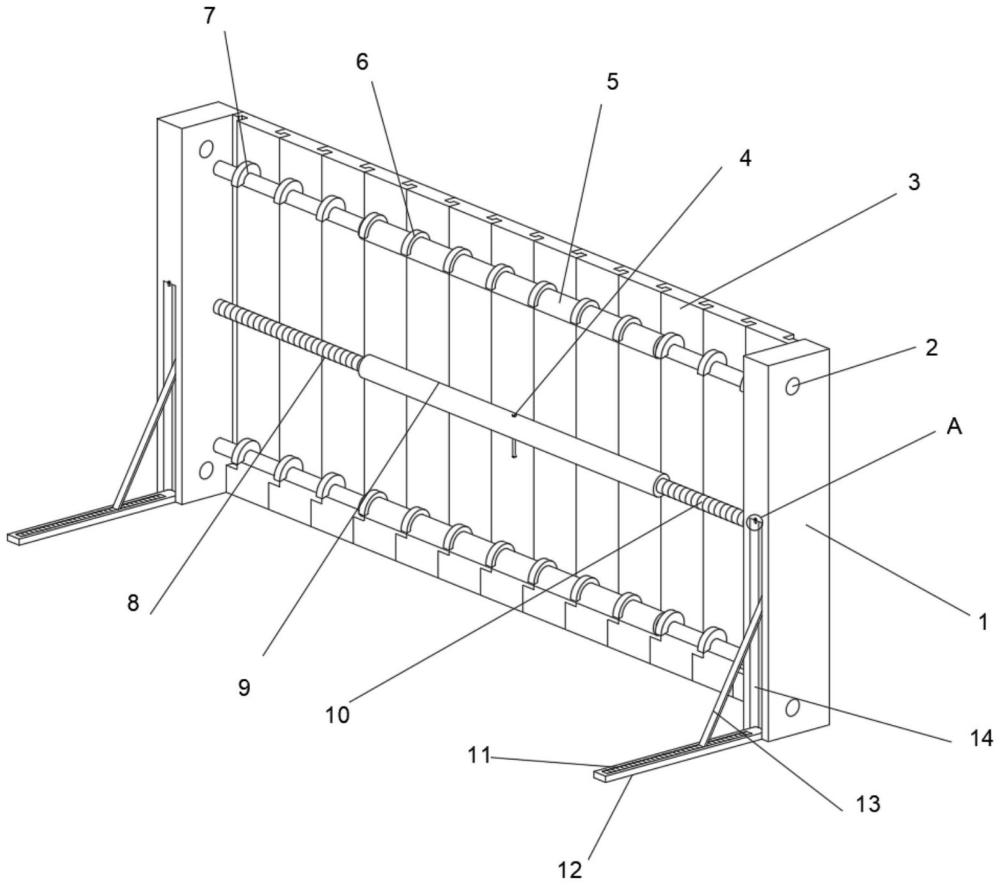

1.一种伸缩式深基坑支护结构，包括两个支柱(1)，其特征在于：两个所述支柱(1)并排设置，两个所述支柱(1)前端面中心靠下处均开设有储存槽(14)，两个所述储存槽(14)内部均转动连接有底板(12)，两个所述底板(12)后端面中心处与两个储存槽(14)后内壁中心处均开设有斜齿(11)，两个所述底板(12)后端两个储存槽(14)内部均设有支撑板(13)，两个所述支柱(1)之间靠后上下两端处均设有双头伸缩杆(5)；

2.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：多个所述螺纹柱(17)分别螺纹连接在多个护板(3)的前端面上。

3.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：所述把手(4)两端均固定连接有限位块。

4.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：两个所述支柱(1)一侧壁中心上下两端处均开设有安装孔(2)。

5.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：两个所述储存槽(14)上端两个支柱(1)前端面上均设有旋转块(19)。

6.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：所述第一丝杆(8)与第二丝杆(10)的螺纹为相反设置。

7.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：多个所述卡槽(15)内部的永磁铁(18)与多个卡块(16)下端面上的多个永磁铁(18)之间为相互磁性吸附。

8.根据权利要求1所述的一种伸缩式深基坑支护结构，其特征在于：多个所述卡块(16)分别滑动连接在多个卡槽(15)内部。

技术总结
本技术涉及基坑支护技术领域，公开了一种伸缩式深基坑支护结构，包括两个支柱，两个所述支柱并排设置，两个所述支柱前端面中心靠下处均开设有储存槽，两个所述储存槽内部均转动连接有底板，两个所述底板后端面中心处与两个储存槽后内壁中心处均开设有斜齿，两个所述底板后端两个储存槽内部均设有支撑板，两个所述支柱之间靠后上下两端处均设有双头伸缩杆，两个所述支柱一侧壁中心靠后处分别固定连接有第一丝杆与第二丝杆。本技术中，通过转动把手将第一丝杆与第二丝杆向两侧推动，或者向中心位置聚集，再通过将护板放置在两个双头伸缩杆后端，将第一挂钩与第二挂钩挂设在两个双头伸缩杆外侧，适配拐角处的大小。
