一种桩基护筒拔出设备的制作方法

本技术涉及工程机械设备，具体为施工过程中桩基护筒拔出设备。

背景技术：

1、在当前的桩基施工中经常会遇到地质情况较差，容易引起桩基成孔过程中出现孔壁坍塌的现象，往往处理这种现象会采取在成孔过程中加设护壁的措施，钢护筒就是这些措施的一种。在现有的施工方法和机械设备中，护筒埋设以后基本靠起重机、旋挖机等设备拔出护筒；在遇到施工过程中操作人员疏忽大意或急功近利，在浇筑了大量桩基混凝土后开始拔护筒，就可能造成护筒拔出困难，甚至更换了大型设备都可能无法拔出护筒，造成了机械设备的浪费或护筒本身的材料浪费。

2、为了高效利用护筒、减少设备浪费，使旋挖机和桩基护筒拔出设备分工协作，使挖机、起重机等设备可以尽可能发挥其本身的设备功效；通过整合成熟的液压设备、蓝牙无线控制技术，结合本发明所述的设备可以使护筒发挥完桩基护壁功效成后能快速、完整的拔出。

技术实现思路

1、本实用新型在于提供一种设备能将埋设于地下的桩基护筒快速、完整的拔出，达到使用同一台设备拔出不同直径护筒目的，达到卡紧支点的防滑垫块无需人工取放、自动卡紧和放松的目的，达到遥控操作、各千斤顶同步伸缩的目的。为实现上述目的，本发明提供如下技术方案：

2、1,该设备为两层中空型钢平台构成，上层中空平台与下层中空平台之间采用四个竖向千斤顶连接，竖向千斤顶的缸套和顶升点分别对应固定在上层中空平台与下层中空平台上，下层中空平台作为千斤顶的受力支撑，缸套带动上层中空平台移动，实现上层中空平台向上顶升，通过竖向千斤顶施加到护筒上力的反作用力达到拔出护筒的目的；

3、2,下层中空平台设置4个卡紧支点、上层中空平台设置8个卡紧支点，每个卡紧支点采用横向千斤顶控制其与护筒之间的距离，达到卡紧护筒和调整所需拔出护筒直径的目的；上层中空平台顶面设置可替换的中空盖板，可以根据中空盖板圆孔的直径，大幅度改变拔出护筒直径的区间；

4、3,防滑垫块为楔形、表面齿状，位于卡紧支点的前端，用于牢固卡紧护筒；卡紧支点与防滑垫块采用穿过两者的螺杆连接，螺杆上方设置弹簧，通过上大下小的楔形本身和作用于防滑垫块与护筒之间的力，使防护垫块可以随着上层中空平台的上升和下降自动锁紧和松开，避免在上层中空平台上升过程中需要人工放置防滑垫块、下降过程中人工取出防滑垫块；

5、4,所有千斤顶均采用一台液压泵控制，液压机械采用蓝牙连接的遥控模式，为确保所有竖向千斤顶或所有横向千斤顶能同步伸缩，千斤顶之间的油管采用并联连接。

6、5,当采用另外一种卡紧护筒和改变所需拔出护筒直径的方式的时候，就不需要中空盖板和卡紧支点，直接在上层中空平台顶部设置抱箍环，根据所需拔出护筒的直径替换对应的抱箍环即可。

技术特征：

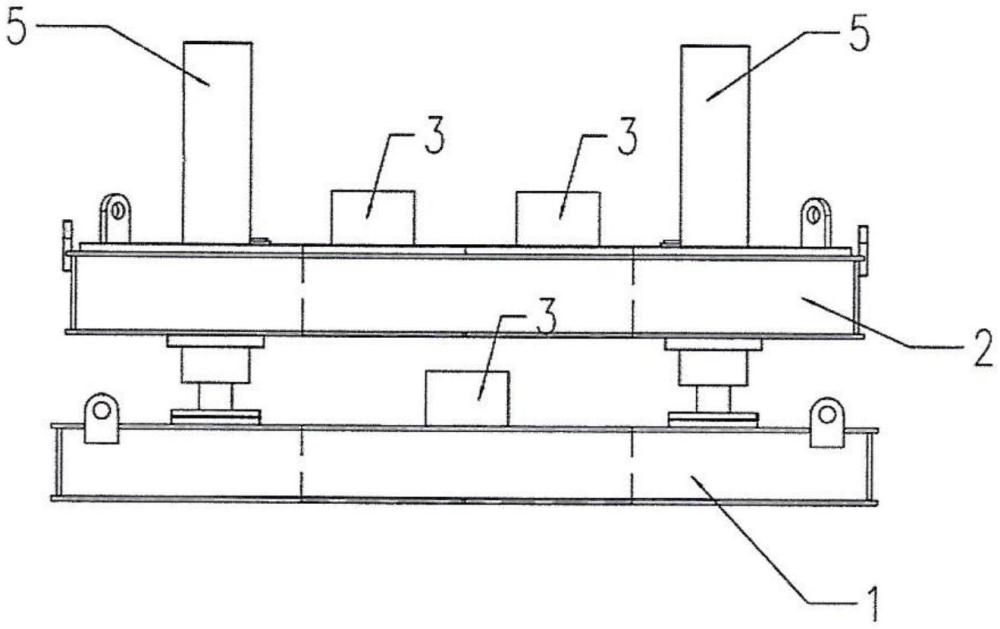

1.一种桩基护筒拔出设备，包括下层中空平台(1)、上层中空平台(2)、卡紧支点(3)、防滑垫块(4)、竖向千斤顶(5)、横向千斤顶(6)、中空盖板(7)、遥控器(8)、抱箍环(9),其特征在于：竖向千斤顶(5)的前端与下层中空平台(1)固定，竖向千斤顶(5)的缸套与上层中空平台(2)固定，上层中空平台(2)和下层中空平台(1)均设置卡紧支点(3)；卡紧支点(3)的前端为防滑垫块(4),通过设置于防滑垫块(4)的螺杆和弹簧，使防滑垫块(4)有一定的活动空间；横向千斤顶(6)在卡紧支点(3)内部、缸套与卡紧支点(3)固定；

2.根据权利要求1所述的桩基护筒拔出设备，其特征是：采用竖向千斤顶(5)的上升带动上层中空平台(2)的上升将桩基的护筒拔出，采用竖向千斤顶(5)的下降带动上层中空平台(2)下降，使上层中空平台(2)复位，上层中空平台(2)的往复升降循环，达到连续拔出护筒的目的。

3.根据权利要求1所述的桩基护筒拔出设备，其特征是：可以根据所需要拔出桩基护筒的直径，通过拆装替换上层中空平台(2)顶面的中空盖板(7),实现大范围调节所需要拔出护筒直径区间的目的，通过卡紧支点(3)内横向千斤顶(6)的伸缩，实现小范围调节所需要拔出护筒直径的目的。

4.根据权利要求3所述的桩基护筒拔出设备，其特征是：位于卡紧支点(3)端头的防滑垫块(4)可随着上层中空平台(2)的上升和下降实现自动锁紧和松开。

5.根据权利要求1所述的桩基护筒拔出设备，其特征是：遥控器(8)采用蓝牙远程控制各千斤顶同步伸缩。

技术总结
本技术属于工程机械设备领域，公开了一种桩基护筒拔出设备，包括了两层中空平台、卡紧支点、竖向千斤顶、横向千斤顶、中空盖板、遥控器，竖向千斤顶的缸套和前端分别与上、下两层平台固定，上、下两层平台均设卡紧支点；卡紧支点内部有横向千斤顶、前端为防滑垫块，防滑垫块与卡紧支点采用螺杆连接，通过在螺杆上加设弹簧实现防滑垫块具有一定的活动空间，所有千斤顶均为液压动力、遥控操作。本技术实现了快速、高效地拔出桩基护筒，其占地面积小，与其他设备分工协作、专机专用，提高机械效率、降低操作工人的劳动强度、加快施工进度；通过替换上层平台的盖板和控制卡紧支点千斤顶的伸缩，可开展不同直径桩基护筒的拔出工作。

技术研发人员：张中才,汪元飞,唐义虎
受保护的技术使用者：张中才
技术研发日：20230829
技术公布日：2024/6/20
