一种装配式免支模渠道结构的制作方法

本技术属于配水渠道建造领域，具体涉及一种装配式免支模渠道结构。

背景技术：

1、各类配水渠道是水处理构造物常见的组成部分。根据各类水处理工艺流程的特点，配水渠道常架设在池体的上部或中部，这样常会出现渠道下部出现封闭空间的工况。常规方法施工中，为了取出支撑渠道的模板及脚手架，需在侧墙不影响主体结构处预留尺寸大小适宜（通常不小于1.0x1.80m）的洞口，待渠道强度达到设计强度后，再取出封闭空间内的模板及脚手架；最后采用砖砌封堵洞口，再进行抹灰、防水等工序的施工。可以看出，常规方法工序较为繁琐，且存在二次结构质量风险。

技术实现思路

1、本实用新型的目的是提供一种装配式免支模渠道结构，以解决现有的配水渠道建造方法工序较为繁琐，且存在二次结构质量风险的问题。

2、本实用新型的技术方案是：一种装配式免支模渠道结构，包括先浇筑混凝土池壁、后浇筑混凝土池壁、配水渠道和渠道底模，渠道底模连接在先浇筑混凝土池壁的两个相对面，配水渠道浇筑于渠道底模上，后浇筑混凝土池壁浇筑于先浇筑混凝土池壁上。

3、作为本实用新型的进一步改进，后浇筑混凝土池壁和渠道一体浇筑成型。

4、作为本实用新型的进一步改进，渠道底模为预制钢筋混凝土板，渠道底模设有纵横交错的分布钢筋和受力钢筋，受力钢筋延伸出渠道底模两端且与先浇筑混凝土池壁的水平钢筋相接。

5、作为本实用新型的进一步改进，渠道底模上设有吊环。

6、作为本实用新型的进一步改进，渠道底模的横截面为上窄下宽的梯形。

7、作为本实用新型的进一步改进，先浇筑混凝土池壁和后浇筑混凝土池壁之间设有竖向的止水钢板，止水钢板位于渠道底模两端。

8、本实用新型的有益效果是：本实用新型采用预制装配式的渠道底模，施工时无需设置支撑脚手架，无需预留模板取出洞口，将先浇筑混凝土池壁浇筑至配水渠道底标高处，然后安装预制的渠道底模，再浇筑配水渠道和后浇筑混凝土池壁，渠道底模保留，免除拆除支撑脚手架及洞口封堵的工作量。本实用新型可大大简化施工工序，减少模板及脚手架的使用，节约施工工期，科学合理、绿色经济、安全可靠。

技术特征：

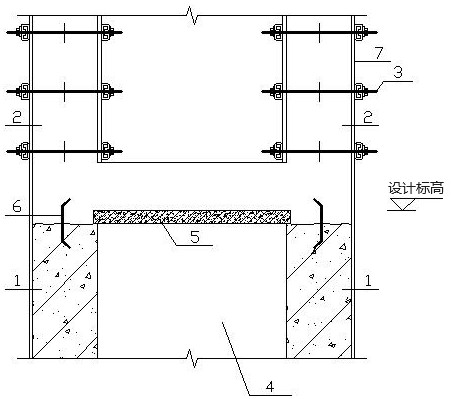

1.一种装配式免支模渠道结构，其特征在于：包括先浇筑混凝土池壁（1）、后浇筑混凝土池壁（2）、配水渠道（10）和渠道底模（5），所述渠道底模（5）连接在先浇筑混凝土池壁（1）的两个相对面，所述配水渠道（10）浇筑于渠道底模（5）上，所述后浇筑混凝土池壁（2）浇筑于先浇筑混凝土池壁（1）上。

2.根据权利要求1所述的一种装配式免支模渠道结构，其特征在于：所述后浇筑混凝土池壁（2）和渠道（10）一体浇筑成型。

3.根据权利要求1或2所述的一种装配式免支模渠道结构，其特征在于：所述渠道底模（5）为预制钢筋混凝土板，渠道底模（5）设有纵横交错的分布钢筋（51）和受力钢筋（52），受力钢筋（52）延伸出渠道底模（5）两端且与先浇筑混凝土池壁（1）的水平钢筋（8）相接。

4.根据权利要求3所述的一种装配式免支模渠道结构，其特征在于：所述渠道底模（5）上设有吊环（11）。

5.根据权利要求4所述的一种装配式免支模渠道结构，其特征在于：所述渠道底模（5）的横截面为上窄下宽的梯形。

6.根据权利要求4所述的一种装配式免支模渠道结构，其特征在于：所述先浇筑混凝土池壁（1）和后浇筑混凝土池壁（2）之间设有竖向的止水钢板（6），止水钢板（6）位于渠道底模（5）两端。

技术总结
本技术公开了一种装配式免支模渠道结构，属于配水渠道建造领域，解决了现有的配水渠道建造方法工序较为繁琐，且存在二次结构质量风险的问题。本技术包括先浇筑混凝土池壁、后浇筑混凝土池壁、配水渠道和渠道底模，渠道底模连接在先浇筑混凝土池壁的两个相对面，配水渠道浇筑于渠道底模上，后浇筑混凝土池壁浇筑于先浇筑混凝土池壁上。本技术采用预制装配式的渠道底模，施工时无需设置支撑脚手架，无需预留模板取出洞口，将先浇筑混凝土池壁浇筑至配水渠道底标高处，然后安装预制的渠道底模，再浇筑配水渠道和后浇筑混凝土池壁，渠道底模保留，免除拆除支撑脚手架及洞口封堵的工作量。

技术研发人员：马崇亮,张满彪,苏珍贞,孙文,韩俊华,古建国
受保护的技术使用者：中国市政工程西北设计研究院有限公司
技术研发日：20230922
技术公布日：2024/5/27
