一种穿堤顶管涵闸结构的制作方法

本技术涉及水利工程，具体是一种穿堤顶管涵闸结构。

背景技术：

1、涵闸是涵洞、水闸的简称。涵洞是一种置于堤、坝内的泄、引水建筑物，用于水库放水、堤垸引泄水。水闸是一种置于河道、堤防上，利用闸门控制挡、泄水的低水头水工程。

2、顶管技术是一种非开挖掘进式的地下管道施工技术，它不需要开挖面层既可穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，可有效解决管道埋设施工中对地上物的破坏和道路交通的堵塞等难题，在稳定土层和环境保护方面优势明显。

3、现有的涵闸通常规模较小，穿堤部分多采用现浇混凝土结构，涵闸施工时仍需要破除堤防，容易对堤防造成损坏。

技术实现思路

1、本实用新型的目的在于提供一种穿堤顶管涵闸结构，利用预制混凝土管代替现浇混凝土结构，结合顶管技术，消除了高级别堤防破堤溃坝的风险。

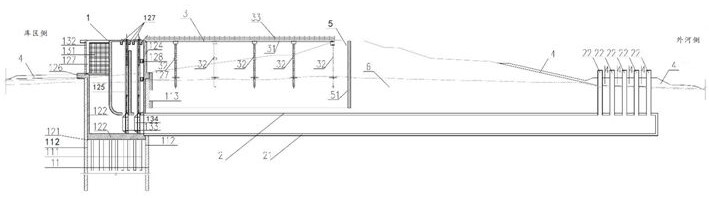

2、为实现上述目的，本实用新型提供一种穿堤顶管涵闸结构，包括闸门井、顶管、栈桥、护砌结构；

3、其中所述闸门井包括可三面进水的空箱结构，进水口处安装有过滤组件，所述过滤组件用于对水体杂质进行过滤；

4、所述顶管包括多节依次连接的混凝土管，其穿过现状大堤；

5、所述栈桥安装在顶管的上侧，用于将堤防和顶管一侧的顶管井平台连通；

6、所述护砌结构置于水下河床保护结构。

7、作为本实用新型进一步的方案，所述的闸门井包括基础处理、闸门井结构以及闸门井设备，所述基础处理设置在闸门井结构的下侧，用于对闸门井结构进行支撑，所述闸门井设备安装在闸门井结构内。

8、作为本实用新型进一步的方案，所述闸门井结构包括素混凝土垫层、底板、内衬墙、侧墙、胸墙、挡沙坎、框架梁板柱、闸门启闭杆固定梁。

9、作为本实用新型进一步的方案，所述基础处理包括结构桩、防渗体ⅰ、防渗体ⅱ。

10、作为本实用新型进一步的方案，所述闸门井设备包括进水口正面格栅、进水口侧面格栅、工作闸门及启闭设备、备用闸门及启闭设备。

11、作为本实用新型进一步的方案，所述顶管包括穿堤涵管和竖井出水管，所述穿堤涵管为大断面混凝土管，所述竖井出水管设置于穿堤涵管末端，且垂直向上布置。

12、作为本实用新型进一步的方案，所述栈桥包括桥面板、栈桥基础以及栏杆。

技术特征：

1.一种穿堤顶管涵闸结构，其特征在于，包括闸门井、顶管、栈桥、护砌结构；

2.根据权利要求1所述的一种穿堤顶管涵闸结构，其特征在于，所述的闸门井包括基础处理、闸门井结构以及闸门井设备，所述基础处理设置在闸门井结构的下侧，用于对闸门井结构进行支撑，所述闸门井设备安装在闸门井结构内。

3.根据权利要求2所述的一种穿堤顶管涵闸结构，其特征在于，所述闸门井结构包括素混凝土垫层、底板、内衬墙、侧墙、胸墙、挡沙坎、框架梁板柱、闸门启闭杆固定梁。

4.根据权利要求3所述的一种穿堤顶管涵闸结构，其特征在于，所述基础处理包括结构桩、防渗体ⅰ以及防渗体ⅱ。

5.根据权利要求4所述的一种穿堤顶管涵闸结构，其特征在于，所述闸门井设备包括进水口正面格栅、进水口侧面格栅、工作闸门及启闭设备、备用闸门及启闭设备。

6.根据权利要求1所述的一种穿堤顶管涵闸结构，其特征在于，所述顶管包括穿堤涵管和竖井出水管，所述穿堤涵管为大断面混凝土管，所述竖井出水管设置于穿堤涵管末端，且垂直向上布置。

7.根据权利要求1所述的一种穿堤顶管涵闸结构，其特征在于，所述栈桥包括桥面板、栈桥基础以及栏杆。

技术总结
本技术涉及水利工程技术领域，具体是一种穿堤顶管涵闸结构，包括闸门井、顶管、栈桥、护砌结构，其中所述闸门井包括可三面进水的空箱结构，进水口处安装有过滤组件，所述过滤组件用于对水体杂质进行过滤，所述顶管包括多节依次连接的混凝土管，其穿过现状大堤，所述栈桥安装在顶管的上侧，用于将堤防和顶管一侧的顶管井平台连通，所述护砌结构置于水下河床保护结构，本技术在施工无需破堤，利用预制混凝土管代替现浇混凝土结构，结合顶管技术，消除了高级别堤防破堤溃坝的风险。

技术研发人员：韩文君
受保护的技术使用者：上海上咨工程设计有限公司
技术研发日：20230928
技术公布日：2024/6/20
