一种泄洪放空洞有压段底拱混凝土施工装置的制作方法

本技术涉及施工装置，具体为一种泄洪放空洞有压段底拱混凝土施工装置。

背景技术：

1、在水利工程建设过程中，大多数工程均会涉及到既要布置导流洞，又要布置泄洪洞，在对边顶混凝土施工时需要对施工完成的底拱混凝土加以保护，且采用的模板一般适用于引水隧洞下平洞段底拱砼衬砌.

2、但现有的混凝土施工装置模板在使用时钢筋捆扎好后，如何将弧形的模板固定在钢筋笼上对所浇筑的水泥进行限位这是一个问题，操作使用上较为麻烦工作效率低，从而不便于进行混凝土的浇筑，因此针对上述问题需要设计一种实用性强的泄洪放空有压段底拱混凝土施工装置进行改进。

技术实现思路

1、本实用新型的目的在于提供一种泄洪放空洞有压段底拱混凝土施工装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种泄洪放空洞有压段底拱混凝土施工装置，包括地面底拱，所述地面底拱上端设置有钢模，钢模与地面底拱之间形成的空间就是后续需要进行浇筑混凝土的空间，所述钢模表面两侧均匀开设有若干定位孔，所述钢模内部通过定位孔卡合设置有方木条，所述方木条内部穿插设置有定位锥拉杆，所述定位锥拉杆表面在钢模与方木条下端固定设置有限位锥套，所述定位锥拉杆通过限位锥套、方木条与钢模之间相互卡合连接，所述限位锥套下端与地面底拱之间设置有用于定位支撑钢模的定位支撑机构。

3、优选的，所述定位支撑机构包括拉筋、模板背肋钢管、方钢围檩、钢垫板、紧固螺母，所述限位锥套下端固定设置有拉筋，所述钢模上端设置有模板背肋钢管，所述模板背肋钢管上端之间固定设置有方钢围檩，所述定位锥拉杆穿插通过模板背肋钢管、方钢围檩延伸至方钢围檩上端，所述定位锥拉杆上端外侧表面开设有螺纹，所述定位锥拉杆上端外侧表面通过螺纹活动旋合设置有紧固螺母，所述紧固螺母与方钢围檩之间设置有钢垫板，通过紧固螺母、钢垫板与限位锥套，在紧固螺母拧紧后可以形成对拉作用，从而可以利用模板背肋钢管、方钢围檩将钢模紧紧固定在限位锥套的上端。

4、优选的，所述钢模的下端设置有样架筋，所述拉筋穿过样架筋延伸至样架筋下端，所述与地面底拱预埋设置有若干个插筋，所述拉筋靠近插筋的一端与插筋底部之间固定连接，所述插筋上端与样架筋之间固定连接，插筋预埋在地面底拱中，起到为整个钢模进行支撑的作用。

5、优选的，所述地面底拱与钢模之间设置有结构主筋，所述插筋与结构主筋之间固定连接，结构主筋为钢筋网在后续浇筑混凝土后提高混凝土结构的强度。

6、优选的，所述钢模一侧设置为已浇筑块，所述已浇筑块一侧为待浇筑区域，已浇筑块就是原先建筑好的地方，而待浇筑区域就是这次钢模安装位置需要进行浇筑的区域，同时已浇筑块内部的结构主筋与待浇筑区域的结构主筋应当为一个整体，在浇筑作业开始前就铺设好。

7、优选的，所述钢模表面设置有浇筑口，所述浇筑口设置有三个分别设置在钢模表面中部与两侧，所述钢模上端中部与两侧均固定设置有安装架，中部所述安装架上端设置有底部砼泵管，两侧所述安装架上端设置有左右砼泵管，所述底部砼泵管与左右砼泵管一端设置有砼拖泵，所述砼拖泵与左右砼泵管、底部砼泵管之间均设置有泵管接头，通过设有的砼拖泵配合泵管接头将混凝土输送进底部砼泵管和左右砼泵管内，然后从钢模表面的中部和两侧的浇筑口进行浇灌，如此使得浇筑作业更加均匀，浇筑效果更好。

8、优选的，所述钢模与结构主筋的横截面均为弧形。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本实用新型在需要安装钢模进行浇筑时将钢模通过方木条插入到定位锥拉杆表面，限位锥套的上端，随后拧紧紧固螺母，如此可以形成对拉作用，从而可以利用模板背肋钢管、方钢围檩将钢模紧紧固定在限位锥套的上端，也就是将钢模与插筋之间固定连接了，如此即可完成钢模的安装，从而可以快速固定钢模，可以大大提高后续的浇筑效率，并且整个操作过程简单，模板固定稳定。

11、2、本实用新型在钢模固定完成后通过设有的砼拖泵配合泵管接头将混凝土输送进底部砼泵管和左右砼泵管内，然后从钢模表面的中部和两侧的浇筑口进行浇灌，如此使得浇筑作业更加均匀，浇筑效果更好。

技术特征：

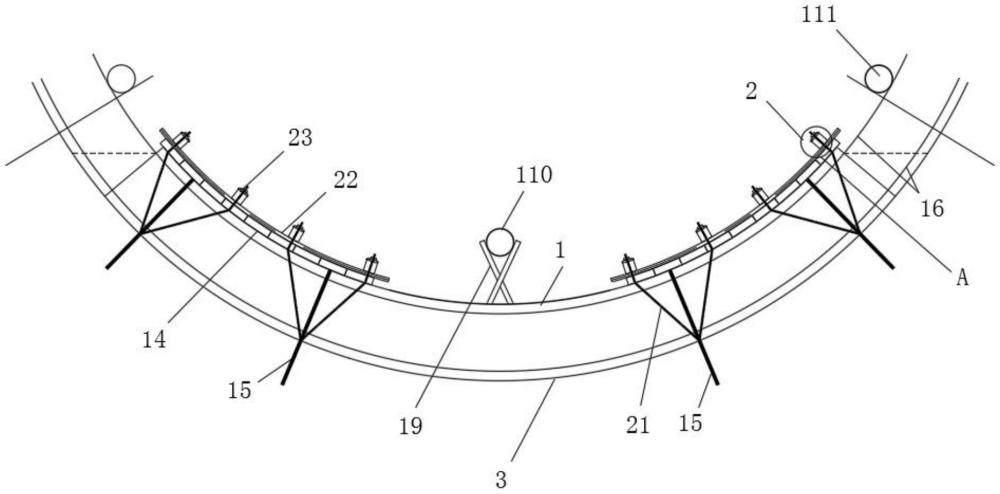

1.一种泄洪放空洞有压段底拱混凝土施工装置，包括地面底拱(3)，其特征在于：所述地面底拱(3)上端设置有钢模(1)，所述钢模(1)表面两侧均匀开设有若干定位孔，所述钢模(1)内部通过定位孔卡合设置有方木条(11)，所述方木条(11)内部穿插设置有定位锥拉杆(12)，所述定位锥拉杆(12)表面在钢模(1)与方木条(11)下端固定设置有限位锥套(13)，所述定位锥拉杆(12)通过限位锥套(13)、方木条(11)与钢模(1)之间相互卡合连接，所述限位锥套(13)下端与地面底拱(3)之间设置有用于定位支撑钢模(1)的定位支撑机构(2)。

2.根据权利要求1所述的一种泄洪放空洞有压段底拱混凝土施工装置，其特征在于：所述定位支撑机构(2)包括拉筋(21)、模板背肋钢管(22)、方钢围檩(23)、钢垫板(24)、紧固螺母(25)，所述限位锥套(13)下端固定设置有拉筋(21)，所述钢模(1)上端设置有模板背肋钢管(22)，所述模板背肋钢管(22)上端之间固定设置有方钢围檩(23)，所述定位锥拉杆(12)穿插通过模板背肋钢管(22)、方钢围檩(23)延伸至方钢围檩(23)上端，所述定位锥拉杆(12)上端外侧表面开设有螺纹，所述定位锥拉杆(12)上端外侧表面通过螺纹活动旋合设置有紧固螺母(25)，所述紧固螺母(25)与方钢围檩(23)之间设置有钢垫板(24)。

3.根据权利要求2所述的一种泄洪放空洞有压段底拱混凝土施工装置，其特征在于：所述钢模(1)的下端设置有样架筋(14)，所述拉筋(21)穿过样架筋(14)延伸至样架筋(14)下端，所述地面底拱(3)预埋设置有若干个插筋(15)，所述拉筋(21)靠近插筋(15)的一端与插筋(15)底部之间固定连接，所述插筋(15)上端与样架筋(14)之间固定连接。

4.根据权利要求3所述的一种泄洪放空洞有压段底拱混凝土施工装置，其特征在于：所述地面底拱(3)与钢模(1)之间设置有结构主筋(16)，所述插筋(15)与结构主筋(16)之间固定连接。

5.根据权利要求4所述的一种泄洪放空洞有压段底拱混凝土施工装置，其特征在于：所述钢模(1)一侧设置为已浇筑块(17)，所述已浇筑块(17)一侧为待浇筑区域(18)。

6.根据权利要求5所述的一种泄洪放空洞有压段底拱混凝土施工装置，其特征在于：所述钢模(1)表面设置有浇筑口，所述浇筑口设置有三个分别设置在钢模(1)表面中部与两侧，所述钢模(1)上端中部与两侧均固定设置有安装架，中部所述安装架上端设置有底部砼泵管(110)，两侧所述安装架上端设置有左右砼泵管(111)，所述底部砼泵管(110)与左右砼泵管(111)一端设置有砼拖泵(113)，所述砼拖泵(113)与左右砼泵管(111)、底部砼泵管(110)之间均设置有泵管接头(112)。

7.根据权利要求1所述的一种泄洪放空洞有压段底拱混凝土施工装置，其特征在于：所述钢模(1)与结构主筋(16)的横截面均为弧形。

技术总结
本技术公开了一种泄洪放空洞有压段底拱混凝土施工装置，包括地面底拱，所述地面底拱上端设置有钢模，所述钢模表面两侧均匀开设有若干定位孔，所述钢模内部通过定位孔卡合设置有方木条，所述方木条内部穿插设置有定位锥拉杆，所述定位锥拉杆表面在钢模与方木条下端固定设置有限位锥套，所述定位锥拉杆通过限位锥套、方木条与钢模之间相互卡合连接，所述限位锥套下端与地面底拱之间设置有用于定位支撑钢模的定位支撑机构。本技术使用效果好，通过预埋定位支撑机构，在后续需要浇筑混凝土时，可以快速固定钢模，从而可以大大提高后续的浇筑效率，并且操作简单模板固定稳定。
