一种水利施工用清淤机的制作方法

本技术涉及水利施工，具体涉及一种水利施工用清淤机。

背景技术：

1、水利工程是指防洪、除涝、灌溉、发电、供水、围垦、水土保持、移民、水资源保护等工程，用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，在水利工程施工中，往往会遇到一些施工区域存在大量的淤泥，需要利用清淤装置对淤泥进行清理，才能不影响后续的施工进度。

2、例如公开号为cn218713441u中国专利公开了一种水利施工用清淤机，涉及水利清淤机技术领域，包括主体、箱体、清淤管、调节组件和除水组件，所述箱体的顶部分别设置有清淤泵和第二连接管，且箱体的内部包括有斜腔室和储料腔室，所述清淤管的顶部连通有第一连接管，所述调节组件包括有立柱和移动杆，所述除水组件包括有支架、电动缸和压板，所述箱体的一侧下部设置有排料管，所述排料管的内部设置有过滤网。本实用新型中，通过调节组件可对清淤管进行竖直方向上的调节，使该清淤机能够适用于不同水位的清淤操作，且通过除水组件，可将淤泥中的水分挤压出，减少了淤泥中水分对主体的压力，从而增加单次淤泥的储存量。

3、但上述装置还存在以下不足之处，该装置在利用清淤泵对淤泥进行吸取时，一些淤泥容易结块，难以吸入箱体内，而且该装置的过滤网在使用时容易被淤泥堵塞，影响排水效果，需要对过滤网拆卸以清洁，而过滤网的拆卸比较麻烦。

技术实现思路

1、本实用新型提供一种水利施工用清淤机，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种水利施工用清淤机，包括移动底盘，所述移动底盘的上方设置有污泥泵，所述污泥泵的进泥管的外壁与移动底盘的内壁固定连接，所述移动底盘的下方设置有集中机构，所述污泥泵的一侧设置有收集机构，所述集中机构包括有安装框、吸嘴和铲齿，所述安装框固定安装在移动底盘的底部，所述吸嘴固定安装在污泥泵的进泥管上，所述铲齿设置在吸嘴的两侧，所述收集机构包括有收集箱、压板和出水口，所述收集箱固定安装在移动底盘的顶部，所述压板设置在收集箱的内部，所述出水口开设在收集箱的一侧外壁上。

4、本实用新型技术方案的进一步改进在于：所述安装框的内壁活动安装有螺纹杆，所述螺纹杆有两个，所述螺纹杆的外壁上活动安装有推块，所述推块的内壁活动安装有连接杆，所述连接杆的底端与铲齿的顶部固定连接。

5、本实用新型技术方案的进一步改进在于：所述安装框的两侧外壁上均固定安装有保护箱，所述保护箱的一侧内壁上固定安装有防水电机，所述防水电机的输出轴与螺纹杆的一端固定连接。

6、本实用新型技术方案的进一步改进在于：所述推块的内壁活动安装有限位杆，所述限位杆的一端与安装框的一侧内壁固定连接，所述铲齿的顶部固定安装有回弹橡胶框，所述回弹橡胶框的顶部与推块的底部固定连接。

7、本实用新型技术方案的进一步改进在于：所述收集箱的一侧外壁上开设有进口，所述进口与污泥泵的出泥管固定连接，所述收集箱的一侧设置有过滤网，所述过滤网的一侧外壁与收集箱的一侧外壁相接触，所述收集箱的顶部固定安装有l形板，所述l形板的一侧外壁上固定安装有气缸，所述气缸的输出轴与压板的顶部固定连接，所述收集箱的一侧外壁上固定安装有承接框。

8、本实用新型技术方案的进一步改进在于：所述承接框的内壁活动安装有拉杆，所述拉杆的一端固定安装有卡持凹块，所述卡持凹块的内壁活动安装有凸块，所述凸块的一侧外壁与过滤网的一侧外壁固定连接，所述拉杆的外壁上活动套设有弹簧，所述弹簧的一端与承接框的一侧内壁固定连接，所述弹簧的另一端与卡持凹块的一侧外壁固定连接。

9、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

10、本实用新型提供一种水利施工用清淤机，通过安装框、吸嘴、铲齿、螺纹杆、推块、防水电机和回弹橡胶框的相互作用下，通过启动防水电机使螺纹杆带动推块移动，推块带动下方的铲齿移动将吸嘴附近的淤泥破碎并推到吸嘴下方，启动污泥泵将污泥吸入收集箱内，具有方便破碎结块污泥，方便吸入的优点。

11、本实用新型提供一种水利施工用清淤机，通过收集箱、压板、出水口、过滤网、气缸、拉杆、凸块和卡持凹块的相互作用下，通过启动气缸带动压板移动将污泥中的水分挤出，方便收集箱收集更多污泥，设置的过滤网能够对污泥进行截留，当过滤网堵塞时，拉动拉杆使卡持凹块远离凸块，取消对过滤网的卡持，方便对过滤网拆卸以进行清理，具有方便拆卸过滤网的优点。

技术特征：

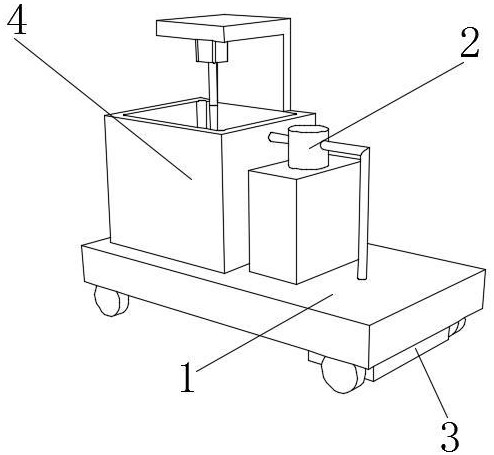

1.一种水利施工用清淤机，包括移动底盘（1），所述移动底盘（1）的上方设置有污泥泵（2），所述污泥泵（2）的进泥管的外壁与移动底盘（1）的内壁固定连接，其特征在于：所述移动底盘（1）的下方设置有集中机构（3），所述污泥泵（2）的一侧设置有收集机构（4），所述集中机构（3）包括有安装框（31）、吸嘴（32）和铲齿（33），所述安装框（31）固定安装在移动底盘（1）的底部，所述吸嘴（32）固定安装在污泥泵（2）的进泥管上，所述铲齿（33）设置在吸嘴（32）的两侧，所述收集机构（4）包括有收集箱（41）、压板（42）和出水口（43），所述收集箱（41）固定安装在移动底盘（1）的顶部，所述压板（42）设置在收集箱（41）的内部，所述出水口（43）开设在收集箱（41）的一侧外壁上。

2.根据权利要求1所述的一种水利施工用清淤机，其特征在于：所述安装框（31）的内壁活动安装有螺纹杆（34），所述螺纹杆（34）有两个，所述螺纹杆（34）的外壁上活动安装有推块（35），所述推块（35）的内壁活动安装有连接杆，所述连接杆的底端与铲齿（33）的顶部固定连接。

3.根据权利要求2所述的一种水利施工用清淤机，其特征在于：所述安装框（31）的两侧外壁上均固定安装有保护箱，所述保护箱的一侧内壁上固定安装有防水电机（36），所述防水电机（36）的输出轴与螺纹杆（34）的一端固定连接。

4.根据权利要求2所述的一种水利施工用清淤机，其特征在于：所述推块（35）的内壁活动安装有限位杆，所述限位杆的一端与安装框（31）的一侧内壁固定连接，所述铲齿（33）的顶部固定安装有回弹橡胶框（37），所述回弹橡胶框（37）的顶部与推块（35）的底部固定连接。

5.根据权利要求1所述的一种水利施工用清淤机，其特征在于：所述收集箱（41）的一侧外壁上开设有进口，所述进口与污泥泵（2）的出泥管固定连接，所述收集箱（41）的一侧设置有过滤网（44），所述过滤网（44）的一侧外壁与收集箱（41）的一侧外壁相接触，所述收集箱（41）的顶部固定安装有l形板，所述l形板的一侧外壁上固定安装有气缸（45），所述气缸（45）的输出轴与压板（42）的顶部固定连接，所述收集箱（41）的一侧外壁上固定安装有承接框。

6.根据权利要求5所述的一种水利施工用清淤机，其特征在于：所述承接框的内壁活动安装有拉杆（46），所述拉杆（46）的一端固定安装有卡持凹块（48），所述卡持凹块（48）的内壁活动安装有凸块（47），所述凸块（47）的一侧外壁与过滤网（44）的一侧外壁固定连接，所述拉杆（46）的外壁上活动套设有弹簧，所述弹簧的一端与承接框的一侧内壁固定连接，所述弹簧的另一端与卡持凹块（48）的一侧外壁固定连接。

技术总结
本技术公开了一种水利施工用清淤机，涉及水利施工技术领域，包括移动底盘，所述移动底盘的上方设置有污泥泵，所述污泥泵的进泥管的外壁与移动底盘的内壁固定连接，所述移动底盘的下方设置有集中机构，所述污泥泵的一侧设置有收集机构，所述集中机构包括有安装框、吸嘴和铲齿，所述安装框固定安装在移动底盘的底部，所述吸嘴固定安装在污泥泵的进泥管上，所述铲齿设置在吸嘴的两侧，所述收集机构包括有收集箱、压板和出水口。本技术通过启动防水电机使螺纹杆带动推块移动，推块带动下方的铲齿移动将吸嘴附近的淤泥破碎并推到吸嘴下方，启动污泥泵将污泥吸入收集箱内，具有方便破碎结块污泥，方便吸入的优点。

技术研发人员：刘振宇,周爱猛,徐瑞雪,徐凤
受保护的技术使用者：山东天成水利建设有限公司
技术研发日：20231024
技术公布日：2024/6/23
