一种复合树脂U型槽的制作方法

本技术涉及u型槽，具体为一种复合树脂u型槽。

背景技术：

1、复合树脂一般分为热塑性和热固性两种类型，因复合树脂具有质轻，可塑性强，生产时间短，环保，耐腐蚀，能够回收利用，使用寿命长等许多优点，所以在水利建设中使用广泛。现关于u型槽，已有相关专利；比如公开号为cn213709433u的中国专利公开了一种便于拼接组装的水利建设用u型槽，包括u型槽主体、外延翼和底座，所述外延翼与u型槽主体内部对应的侧边开设有导向槽，所述u型槽主体底部外壁与导向槽对应的位置固定设置有支撑柱，所述支撑柱的外部套装有滚筒。该专利具备便于对u型槽运输至需要施工拼接的位置，降低对u型槽运输成本以及对u型槽运输劳动力，避免通过已建设好u型槽对需要拼接u型槽运输时对已建设好u型槽破坏的优点。

2、上述专利虽然解决了现有对水利水渠建设时对u型槽运输组装不便的问题，但现有技术中，u型槽的拼装仍较为复杂，拼装时间较长，无法快速对拼装完成后的u型槽进行拆卸，影响后期的维修维护时间，且无法根据实际情况对安装部进行调整，难以满足各种宽度水槽的安装需求，使用灵活性较低，适用范围较窄，在长时间使用后，往往发生形变，且出现杂物堆积在u型槽内部的情况。

技术实现思路

1、本实用新型的目的在于提供一种复合树脂u型槽，通过表层保证了u型槽本体的耐磨性，中间层提供足够的弹性，使u型槽本体具有良好的弹性和耐用性，表层起到了使u型槽本体具有光滑的表面的作用，并通过加固板对主体结构进行加固，保证了u型槽本体的抗形变性和抗压力性的提高，可以解决现有技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种复合树脂u型槽，包括u型槽本体，所述u型槽本体由u型槽主体、加固板和外延边构成，u型槽主体外壁设置有与加固板相适配的固定槽，加固板通过螺栓与固定槽固定连接，u型槽主体呈“u”型，u型槽主体上表面设置有调节柱，u型槽主体上表面设置有供调节柱平移的导向槽，u型槽主体上端两侧安装有外延边，外延边表面设置有均匀分布的螺纹孔，u型槽主体一侧设置有安装柱，另一侧设置有与安装柱对应的安装槽孔。

4、优选的，所述u型槽主体上端下表面安装有加强筋，加强筋一侧与加固板固定连接，加强筋通过轴承与传动杆转动连接，传动杆两端通过轴承座与u型槽主体固定连接。

5、优选的，所述外延边一侧安装有平移板，u型槽主体一侧设置有供平移板滑动的平移槽，平移板下表面与驱动杆固定连接，u型槽主体下表面设置有供驱动杆平移的开槽。

6、优选的，所述驱动杆一侧通过轴承与蜗杆转动连接，蜗杆一端与导向套嵌套连接，导向套通过螺栓与u型槽主体固定连接，蜗杆一侧与涡轮啮合。

7、优选的，所述涡轮与传动杆过盈连接，涡轮与蜗杆设置不少于一个，且分别相互平行设置，传动杆一端通过螺栓与转动手柄固定连接。

8、优选的，所述安装柱一侧与平移导板固定连接，u型槽主体一侧设置有供平移导板收缩的活动槽，活动槽内壁与弹簧固定连接，弹簧一侧与平移导板固定连接。

9、优选的，所述u型槽主体由底层、中间层和表层构成，底层上表面与中间层固定连接，表层下表面与中间层固定连接。

10、与现有技术相比，本实用新型的有益效果如下：

11、1.通过u型槽本体一侧的安装柱与另一u型槽本体的安装槽孔嵌套连接，进行安装，方便快捷，大大提高了u型槽本体的安装效率，调节柱与平移导板固定连接，拉动调节柱，弹簧受力变形，带动平移导板在活动槽内平移，从而带动安装柱进行伸缩，将安装柱与另一u型槽本体的安装槽孔脱离，快速对拼装完成后的u型槽进行拆卸，降低后期的维修维护时间。

12、2.通过转动转动手柄带动传动杆上的涡轮转动，从而在导向套导向作用下，蜗杆一端向一侧移动，从而带动平移板在平移槽内平移，调整外延边的距离，从而适配不同安装型号和各种宽度水槽的安装需求，有效提高了u型槽本体的使用灵活性，扩大了u型槽本体的适用范围。

技术特征：

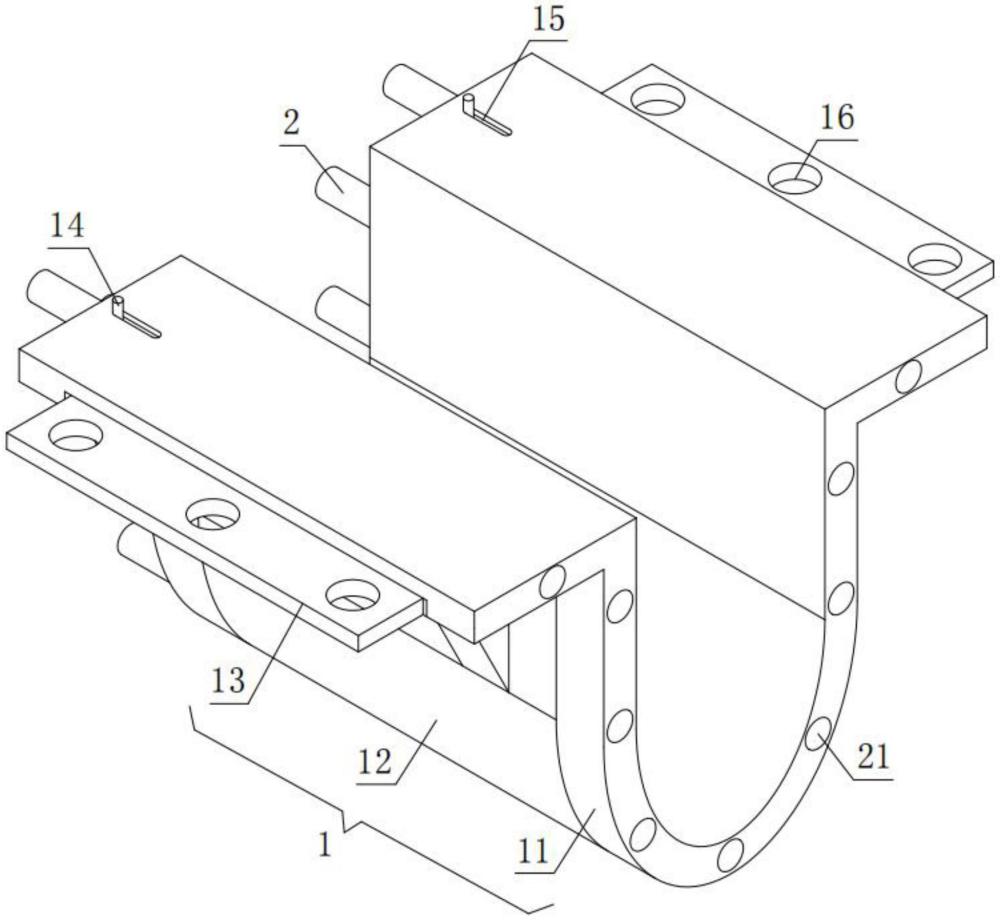

1.一种复合树脂u型槽，包括u型槽本体(1)，其特征在于：所述u型槽本体(1)由u型槽主体(11)、加固板(12)和外延边(13)构成，u型槽主体(11)外壁设置有与加固板(12)相适配的固定槽，加固板(12)通过螺栓与固定槽固定连接，u型槽主体(11)呈“u”型，u型槽主体(11)上表面设置有调节柱(14)，u型槽主体(11)上表面设置有供调节柱(14)平移的导向槽(15)，u型槽主体(11)上端两侧安装有外延边(13)，外延边(13)表面设置有均匀分布的螺纹孔(16)，u型槽主体(11)一侧设置有安装柱(2)，另一侧设置有与安装柱(2)对应的安装槽孔(21)。

2.根据权利要求1所述的一种复合树脂u型槽，其特征在于：所述u型槽主体(11)上端下表面安装有加强筋(17)，加强筋(17)一侧与加固板(12)固定连接，加强筋(17)通过轴承与传动杆(18)转动连接，传动杆(18)两端通过轴承座(19)与u型槽主体(11)固定连接。

3.根据权利要求2所述的一种复合树脂u型槽，其特征在于：所述外延边(13)一侧安装有平移板(131)，u型槽主体(11)一侧设置有供平移板(131)滑动的平移槽(132)，平移板(131)下表面与驱动杆(133)固定连接，u型槽主体(11)下表面设置有供驱动杆(133)平移的开槽。

4.根据权利要求3所述的一种复合树脂u型槽，其特征在于：所述驱动杆(133)一侧通过轴承与蜗杆(134)转动连接，蜗杆(134)一端与导向套(135)嵌套连接，导向套(135)通过螺栓与u型槽主体(11)固定连接，蜗杆(134)一侧与涡轮(136)啮合。

5.根据权利要求4所述的一种复合树脂u型槽，其特征在于：所述涡轮(136)与传动杆(18)过盈连接，涡轮(136)与蜗杆(134)设置不少于一个，且分别相互平行设置，传动杆(18)一端通过螺栓与转动手柄(191)固定连接。

6.根据权利要求5所述的一种复合树脂u型槽，其特征在于：所述安装柱(2)一侧与平移导板(22)固定连接，u型槽主体(11)一侧设置有供平移导板(22)收缩的活动槽(23)，活动槽(23)内壁与弹簧(24)固定连接，弹簧(24)一侧与平移导板(22)固定连接。

7.根据权利要求6所述的一种复合树脂u型槽，其特征在于：所述u型槽主体(11)由底层(111)、中间层(112)和表层(113)构成，底层(111)上表面与中间层(112)固定连接，表层(113)下表面与中间层(112)固定连接。

技术总结
本技术公开了一种复合树脂U型槽，涉及U型槽技术领域。为了解决现有的U型槽在长时间使用后，往往发生形变，且出现杂物堆积在U型槽内部的问题；一种复合树脂U型槽，包括U型槽本体，所述U型槽本体由U型槽主体、加固板和外延边构成，U型槽主体外壁设置有与加固板相适配的固定槽，加固板通过螺栓与固定槽固定连接，U型槽主体呈“U”型，U型槽主体上端两侧安装有外延边；通过表层保证了U型槽本体的耐磨性，中间层提供足够的弹性，使U型槽本体具有良好的弹性和耐用性，表层起到了使U型槽本体具有光滑的表面的作用，并通过加固板对主体结构进行加固，保证了U型槽本体的抗形变性和抗压力性的提高。
