一种止水封孔装置的制作方法

本技术涉及给建筑物防水，具体涉及一种止水封孔装置。

背景技术：

1、越来越多的地下空间被利用，单纯地下室或高层建筑带地下室越来越多存在地下水位高于地下室底标高，地下室止水封孔问题逐渐凸显。当前常用的解决方案主要是采用埋管引水法、木楔堵塞等传统方法。传统止水封孔方法操作复杂，施工时间较长，止水效果没有保证，没有针对性的采取有效手段解决止水封孔问题，仅是做临时定性考虑，不利于后期继续施工。

2、因此，急需一种止水封孔装置，来解决现有技术存在的问题。

技术实现思路

1、本实用新型目的在于提供一种安装方便且止水封孔效果好的止水封孔装置，具体技术方案如下：

2、一种止水封孔装置，该装置包括水管以及隔片；

3、所述水管贯通设置在地下室底板上的待止水孔内，所述水管上端设置有开关，用于控制水管的通断；

4、所述隔片设置在水管与待止水孔之间的缝隙中，用于将水管与待止水孔之间的缝隙分割成多个区间，多个所述区间内均设置有防水填充物。

5、优选的，所述水管包括第一段和位于第一段上端的第二段，所述隔片均设置在水管的第一段与待止水孔之间的缝隙中；所述开关设置在水管的第二段上。

6、优选的，所述第二段的直径小于第一段的直径。

7、优选的，所述水管的顶部低于地下室底板的上平面。

8、优选的，所述水管顶部还设有软管，所述软管一端与水管连通，另一端伸出地下室底板的上平面与外界连通。

9、优选的，所述软管直径与第二段直径相匹配；所述软管通过铁丝与第二段固定。

10、应用本实用新型的技术方案，具有以下有益效果：

11、一种止水封孔装置，该装置包括水管以及隔片；所述水管贯通设置在地下室底板上的待止水孔内，所述水管上端设置有开关，用于控制水管的通断；所述隔片设置在水管与待止水孔之间的缝隙中，用于将水管与待止水孔之间的缝隙分割成多个区间，多个所述区间内均设置有防水填充物。通过本实用新型，在需要堵水封孔的区域安装本装置，防水填充物和隔片双重保障缝隙间的防水密封以及装置的固定；其次，本装置还设有开关，在安装时先将开关打开，以便在本装置还未完全安装固定好之前的排水泄压，从而使安装顺利且不被冲垮，待本装置完全安装好后，由于防水填充物膨胀以及隔片的设置，关闭开关，本装置也能完全承受水压的压力，此时再快速浇灌混凝土封住整个装置以及待止水孔，有效保证了浇灌混凝土的效果和施工的周期，从而整个装置施工安装方便且防水密封可靠。

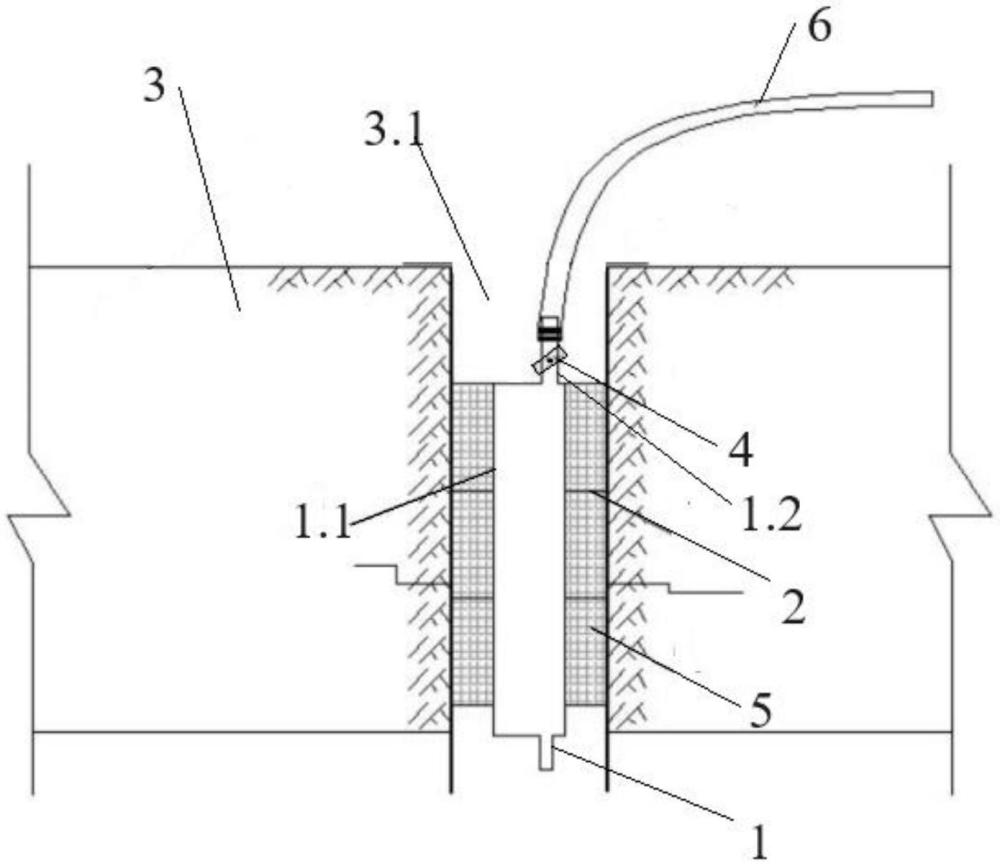

12、除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照图，对本实用新型作进一步详细的说明。

技术特征：

1.一种止水封孔装置，其特征在于，该装置包括水管(1)以及隔片(2)；

2.根据权利要求1所述的一种止水封孔装置，其特征在于，所述水管(1)包括第一段(1.1)和位于第一段(1.1)上端的第二段(1.2)，所述隔片(2)均设置在水管(1)的第一段(1.1)与待止水孔(3.1)之间的缝隙中；所述开关(4)设置在水管(1)的第二段(1.2)上。

3.根据权利要求2所述的一种止水封孔装置，其特征在于，所述第二段(1.2)的直径小于第一段(1.1)的直径。

4.根据权利要求3所述的一种止水封孔装置，其特征在于，所述水管(1)的顶部低于地下室底板(3)的上平面。

5.根据权利要求4所述的一种止水封孔装置，其特征在于，所述水管(1)顶部还设有软管(6)，所述软管(6)一端与水管(1)连通，另一端伸出地下室底板(3)的上平面与外界连通。

6.根据权利要求5所述的一种止水封孔装置，其特征在于，所述软管(6)直径与第二段(1.2)直径相匹配；所述软管(6)通过铁丝与第二段(1.2)固定。

技术总结
本技术提供一种止水封孔装置，该装置包括水管以及隔片；水管贯通设置在地下室底板上的待止水孔内，水管上端设置有开关，用于控制水管的通断；隔片设置在水管与待止水孔之间的缝隙中，用于将水管与待止水孔之间的缝隙分割成多个区间，多个所述区间内均设置有防水填充物。通过本技术，在需要堵水封孔的区域安装本装置，防水填充物和隔片双重保障缝隙间的防水密封以及装置的固定；在安装时先将开关打开，以便安装时排水泄压，安装好后，由于防水填充物膨胀以及隔片的设置，关闭开关也能完全承受水压的压力，此时再快速浇灌混凝土封住整个装置以及待止水孔，保证了浇灌混凝土的效果和施工的周期，整个装置施工安装方便且防水密封可靠。

技术研发人员：魏超,蒋先平,尹传忠,邹建平,胡杰,张道雄,曾文庄,魏萌
受保护的技术使用者：中国有色金属长沙勘察设计研究院有限公司
技术研发日：20231121
技术公布日：2024/6/23
