一种水利施工挡土墙的制作方法

本技术涉及水利施工，特别涉及一种水利施工挡土墙。

背景技术：

1、随着工程建设的日益发展，施工安全越来越受人们重视，挡土墙在工程建设中有支撑路基土体、防止山体滑坡的作用，在水利施工过程中，挡土墙还具有支撑河道、防止河道垮塌的作用。

2、水利工程中的挡土墙经常面对水流的冲击，单独依靠挡土墙面对冲击，会使挡土墙的使用寿命更短；在雨季时，河道的水位会迅速上涨，挡土墙是单独的墙体，无法升高应对更高的水位，故此，我们提出一种水利施工挡土墙。

技术实现思路

1、本实用新型的主要目的在于提供一种水利施工挡土墙，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种水利施工挡土墙，包括主体，主体的形状为上窄下宽的梯形，主体的后端倾斜设置，主体的上端开放设置，主体的前端中部固定安装有多个左右间隔分布的缓冲组件。主体的后端固定有多个左右间隔分布的加强锥，主体的内部固定有两个左右间隔分布的阻拦装置，两个阻拦装置的前端共同固定有一个升降板，升降板的前端与主体的前内壁抵接。

4、优选的，主体包括底座，底座的上端前侧固定安装有挡水板，底座的上端后侧固定有挡土框，挡水板的后端与挡土框固定连接，挡土框的后端倾斜设置，挡土框的后端中部与多个加强锥固定连接。

5、优选的，缓冲组件包括安装板，安装板固定在挡水板的前端，安装板的前端的四个顶角处各固定一个固定筒，固定筒的内部固定有弹簧，弹簧的前端固定有连接块，连接块的前端固定有缓冲板，缓冲板为半圆柱形结构。

6、优选的，阻拦装置包括容纳板，容纳板安装在挡水板的后端左侧或右侧，容纳板的上端后侧固定有保护盒，容纳板的上端前侧通过轴承旋转连接有螺纹杆，保护盒的内部安装有升降电机，升降电机的输出端活动贯穿保护盒的前端。

7、优选的，阻拦装置还包括锥形齿轮，锥形齿轮有两个，一个锥形齿轮固定在升降电机的输出端上，另一个锥形齿轮固定套设在螺纹杆的外壁上，两个锥形齿轮相互啮合，螺纹杆向上延伸，螺纹杆螺纹连接有连接板，连接板的前端与升降板固定连接。

8、优选的，底座、挡水板、挡土框共同形成一个腔体，阻拦装置位于腔体内。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1.本实用新型中，水流冲击挡土墙时，先冲击缓冲板，缓冲板挤压弹簧，可有效减少墙体受到的冲击力，增加挡土墙的使用寿命。

11、2.本实用新型中，螺纹杆旋转带动连接板移动，使升降板向上移动，暂时提高挡水墙的高度，防止洪水流出河道。

技术特征：

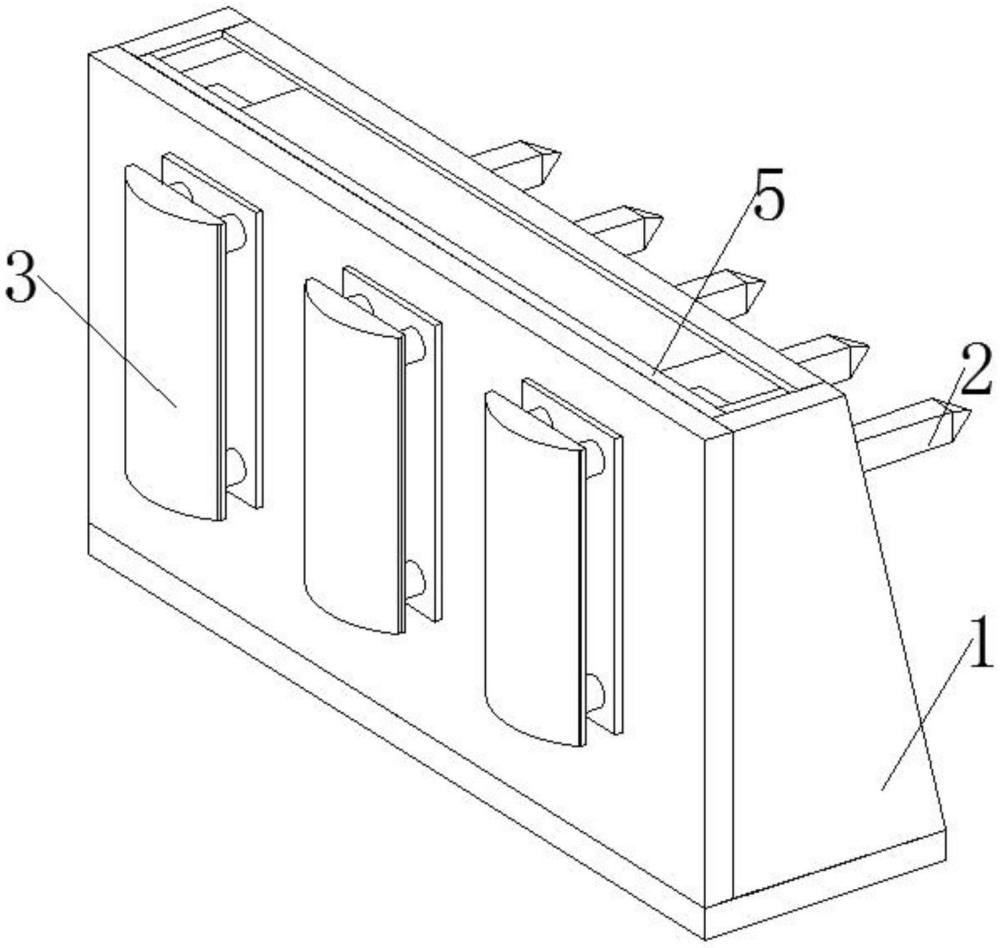

1.一种水利施工挡土墙，包括主体(1)，其特征在于：所述主体(1)的形状为上窄下宽的梯形，所述主体(1)的后端倾斜设置，所述主体(1)的上端开放设置，所述主体(1)的前端中部固定安装有多个左右间隔分布的缓冲组件(3)；所述主体(1)的后端固定有多个左右间隔分布的加强锥(2)，所述主体(1)的内部固定有两个左右间隔分布的阻拦装置(4)，两个阻拦装置(4)的前端共同固定有一个升降板(5)，所述升降板(5)的前端与主体(1)的前内壁抵接。

2.根据权利要求1所述的一种水利施工挡土墙，其特征在于：所述主体(1)包括底座(13)，所述底座(13)的上端前侧固定安装有挡水板(11)，所述底座(13)的上端后侧固定有挡土框(12)，所述挡水板(11)的后端与挡土框(12)固定连接，所述挡土框(12)的后端倾斜设置，所述挡土框(12)的后端中部与多个加强锥(2)固定连接。

3.根据权利要求2所述的一种水利施工挡土墙，其特征在于：所述缓冲组件(3)包括安装板(35)，所述安装板(35)固定在挡水板(11)的前端，所述安装板(35)的前端的四个顶角处各固定一个固定筒(31)，所述固定筒(31)的内部固定有弹簧(32)，所述弹簧(32)的前端固定有连接块(33)，所述连接块(33)的前端固定有缓冲板(34)，所述缓冲板(34)为半圆柱形结构。

4.根据权利要求3所述的一种水利施工挡土墙，其特征在于：所述阻拦装置(4)包括容纳板(46)，所述容纳板(46)安装在挡水板(11)的后端左侧或右侧，所述容纳板(46)的上端后侧固定有保护盒(45)，所述容纳板(46)的上端前侧通过轴承旋转连接有螺纹杆(43)，所述保护盒(45)的内部安装有升降电机(41)，所述升降电机(41)的输出端活动贯穿保护盒(45)的前端。

5.根据权利要求4所述的一种水利施工挡土墙，其特征在于：所述阻拦装置(4)还包括锥形齿轮(42)，所述锥形齿轮(42)有两个，一个锥形齿轮(42)固定在升降电机(41)的输出端上，另一个锥形齿轮(42)固定套设在螺纹杆(43)的外壁上，两个锥形齿轮(42)相互啮合，所述螺纹杆(43)向上延伸，所述螺纹杆(43)螺纹连接有连接板(44)，所述连接板(44)的前端与升降板(5)固定连接。

6.根据权利要求5所述的一种水利施工挡土墙，其特征在于：所述底座(13)、挡水板(11)、挡土框(12)共同形成一个腔体，阻拦装置(4)位于腔体内。

技术总结
本技术公开了一种水利施工挡土墙，包括主体，主体的形状为上窄下宽的梯形，主体的后端倾斜设置，主体的上端开放设置，主体的前端中部固定安装有多个左右间隔分布的缓冲组件。主体的后端固定有多个左右间隔分布的加强锥，主体的内部固定有两个左右间隔分布的阻拦装置，两个阻拦装置的前端共同固定有一个升降板，升降板的前端与主体的前内壁抵接，本技术所述的一种水利施工挡土墙，多个加强锥插入岸边的泥土中，增强了装置的稳定性，当水流冲击挡土墙时，水流先冲击缓冲板，缓冲板再挤压弹簧，水流经过两次缓冲，对挡土墙的冲击力减少，增加了挡土墙的使用寿命，升降板可向上移出挡土墙，可限制住更高的水流。
