一种建设工程监理用钎探装置的制作方法

本技术涉及机械打钎，尤其涉及一种建设工程监理用钎探装置。

背景技术：

1、建设工程管理是一个复杂的过程，需要对多方面的知识和技能进行协调和组织，其中需要使用到一种钎探装置进行配合使用，钎探装置可在保证规范的测试方法不变的情况下，实现机械化、标准化，可方便用于建筑、公路、水利地质系统的地质，地基密实度检测。钎探机只适用于砂土、粘性土、人工填土和较松散的颗粒小碎石土。

2、经检索，中国专利公告号为：cn213653413u，公开了一种市政建设工程监理用探钎机，包括安装板，所述安装板上设有落锤，所述落锤的正下方设有钎杆，所述安装板的正下方设有底座，所述安装板和底座之间设有弹性组件，所述底座的下侧对此设有两个圆槽，两个所述圆槽内均转动连接有齿轮，所述齿轮的下侧设有螺纹钻，所述齿轮上设有用于转动螺纹钻的抓地组件，所述底座的下侧设有移动组件。该实用新型设计合理，通过设置螺纹钻，利用安装板向下移动时，通过第一活塞杆，第二活塞杆，齿条板等传动装置实现将螺纹杆插入地面，从而提高装置的稳定性，但是在实际使用中，该装置对多方位的测量效果有限，对地表或混凝土破坏较大，不能很好的完成连续性测量，导致装置实用性下降。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种建设工程监理用钎探装置，旨在改善在实际使用中，该装置对多方位的测量效果有限，对地表或混凝土破坏较大，不能很好的完成连续性测量，导致装置实用性下降的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种建设工程监理用钎探装置，包括平台，所述平台的内壁左侧固定连接有伺服电机，所述伺服电机的输出端固定连接有螺纹杆，所述螺纹杆的外壁螺纹连接有输送台，所述平台的内壁右侧固定连接有滑柱，所述滑柱的中部贯穿输送台的内壁右侧，所述输送台的顶壁右侧固定连接有连接板，所述连接板的内顶壁安装有钎探头，所述平台的中部等距开设有多个探查孔，所述输送台的中部设置有清洁组件，所述输送台的内壁中部设置有固定机构。

3、通过上述技术方案：通过伺服电机驱动输送台，使得钎探头完成水平方向的连续检测。

4、作为上述技术方案的进一步描述：

5、所述固定机构包括伸缩杆，所述伸缩杆的底壁固定连接在输送台的顶壁左侧，所述伸缩杆的输出端固定连接有升降板，所述升降板的内壁左右侧均固定连接有固定立锥，所述固定立锥的顶壁固定连接有限制块。

6、通过上述技术方案：通过固定机构使得装置探测时精准度提升。

7、作为上述技术方案的进一步描述：

8、所述清洁组件包括清洁板，所述清洁板的底壁安装在输送台的顶壁中部，所述清洁板的内壁左右侧均转动连接有螺纹旋钮，所述螺纹旋钮的底端贯穿清洁板并螺纹连接在输送台的顶壁。

9、通过上述技术方案：通过清洁板可以对钎探头进行表面的清洁。

10、作为上述技术方案的进一步描述：

11、所述平台的顶壁前侧固定连接有限位件。

12、通过上述技术方案：通过限位件使得可以对输送台进行限位。

13、作为上述技术方案的进一步描述：

14、两个所述螺纹旋钮的中上部均固定连接有缓冲垫。

15、通过上述技术方案：通过缓冲垫可以对输送台表面进行保护。

16、作为上述技术方案的进一步描述：

17、所述平台的前侧固定连接有控制开关，所述控制开关分别与伸缩杆和伺服电机电性连接。

18、通过上述技术方案：通过控制开关可以开启或关闭装置。

19、作为上述技术方案的进一步描述：

20、所述控制开关的前侧设置有保护壳，所述保护壳的右侧通过合页与平台的前侧右端转动连接。

21、通过上述技术方案：哦太难过保护壳可以对控制开关完成保护和防误触的功能。

22、作为上述技术方案的进一步描述：

23、所述平台的底壁四个拐角处均安装有万向轮。

24、通过上述技术方案：通过万向轮可以便于装置移动。

25、本实用新型具有如下有益效果：

26、1、本实用新型中，通过平台、伺服电机、螺纹杆、输送台、滑柱、连接板和钎探头的相互协作，使得装置可以对水平方向的地面进行连续多次的探测，使得装置的探测结果更加准确，减小了单一结果存在误差的情况。

27、2、本实用新型中，通过伸缩杆、升降板、限制块和固定立锥的相互配合，使得装置可以对地表进行固定，使得探查时减小振动，避免出现晃动导致影响结果的情况。

技术特征：

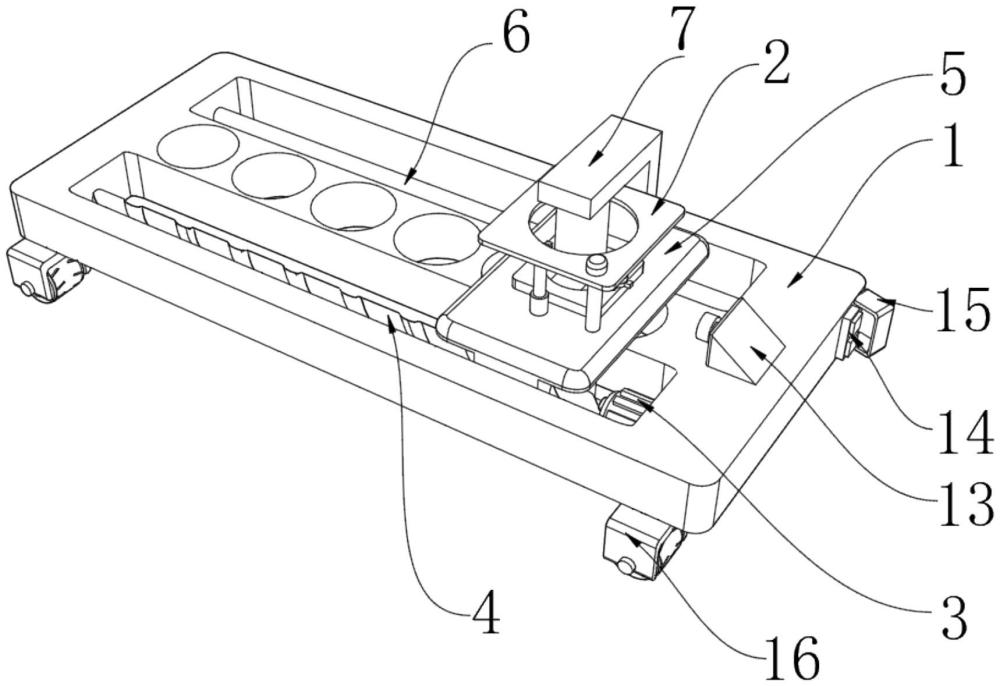

1.一种建设工程监理用钎探装置，包括平台(1)，其特征在于：所述平台(1)的内壁左侧固定连接有伺服电机(3)，所述伺服电机(3)的输出端固定连接有螺纹杆(4)，所述螺纹杆(4)的外壁螺纹连接有输送台(5)，所述平台(1)的内壁右侧固定连接有滑柱(6)，所述滑柱(6)的中部贯穿输送台(5)的内壁右侧，所述输送台(5)的顶壁右侧固定连接有连接板(7)，所述连接板(7)的内顶壁安装有钎探头(8)，所述平台(1)的中部等距开设有多个探查孔(12)，所述输送台(5)的中部设置有清洁组件，所述输送台(5)的内壁中部设置有固定机构(2)。

2.根据权利要求1所述的一种建设工程监理用钎探装置，其特征在于：所述固定机构(2)包括伸缩杆(201)，所述伸缩杆(201)的底壁固定连接在输送台(5)的顶壁左侧，所述伸缩杆(201)的输出端固定连接有升降板(202)，所述升降板(202)的内壁左右侧均固定连接有固定立锥(204)，所述固定立锥(204)的顶壁固定连接有限制块(203)。

3.根据权利要求1所述的一种建设工程监理用钎探装置，其特征在于：所述清洁组件包括清洁板(9)，所述清洁板(9)的底壁安装在输送台(5)的顶壁中部，所述清洁板(9)的内壁左右侧均转动连接有螺纹旋钮(10)，所述螺纹旋钮(10)的底端贯穿清洁板(9)并螺纹连接在输送台(5)的顶壁。

4.根据权利要求1所述的一种建设工程监理用钎探装置，其特征在于：所述平台(1)的顶壁前侧固定连接有限位件(13)。

5.根据权利要求3所述的一种建设工程监理用钎探装置，其特征在于：两个所述螺纹旋钮(10)的中上部均固定连接有缓冲垫(11)。

6.根据权利要求1所述的一种建设工程监理用钎探装置，其特征在于：所述平台(1)的前侧固定连接有控制开关(14)，所述控制开关(14)分别与伸缩杆(201)和伺服电机(3)电性连接。

7.根据权利要求6所述的一种建设工程监理用钎探装置，其特征在于：所述控制开关(14)的前侧设置有保护壳(15)，所述保护壳(15)的右侧通过合页与平台(1)的前侧右端转动连接。

8.根据权利要求1所述的一种建设工程监理用钎探装置，其特征在于：所述平台(1)的底壁四个拐角处均安装有万向轮(16)。

技术总结
本技术涉及机械打钎技术领域，公开了一种建设工程监理用钎探装置，包括平台，所述平台的内壁左侧固定连接有伺服电机，所述伺服电机的输出端固定连接有螺纹杆，所述螺纹杆的外壁螺纹连接有输送台，所述平台的内壁右侧固定连接有滑柱，所述滑柱的中部贯穿输送台的内壁右侧，所述输送台的顶壁右侧固定连接有连接板，所述连接板的内顶壁安装有钎探头，所述平台的中部等距开设有多个探查孔，所述输送台的中部设置有清洁组件。本技术中，通过伺服电机、螺纹杆、输送台、滑柱、连接板和钎探头的相互协作，使得装置可以对水平方向的地面进行连续多次的探测，使得装置的探测结果更加准确，减小了单一结果存在误差的情况。

技术研发人员：李浩东,吕志东,逄宗昕,刘思翀
受保护的技术使用者：吉林省公路工程监理事务所有限公司
技术研发日：20231226
技术公布日：2024/7/29
