一种用于地灾治理的斜桩自平衡式挡土墙的制作方法

本技术涉及一种挡土墙，特别是涉及一种用于地灾治理的斜桩自平衡式挡土墙，属于边坡复绿。

背景技术：

1、边坡指的是为保证路基稳定，在路基两侧做成的具有一定坡度的坡面，为防止边坡出现土体变形的情况一般会建造挡土墙对边坡进行防护。在申请号为cn202121235887.4的申请中公开的一种用于地灾治理的斜桩自平衡式挡土墙，其中，包括斜桩和坡底土层，所述斜桩的数量为多个，每两个所述斜桩之间均设置有挡土板，所述斜桩的上部设置有牛腿，所述牛腿的顶部设置有顶梁，所述顶梁的顶部设置有重力式挡土墙，所述重力式挡土墙的顶部设置有坡顶，多个所述斜桩的底端均固定连接有基板。其有益效果是，该用于地灾治理的斜桩自平衡式挡土墙，通过设置基板、固定板、活动孔、卡孔和固定栓，通过将固定栓穿设在活动孔和卡孔的内部，对固定板与基板进行固定，使固定板对多个斜桩进行固定，大大的提高了斜桩的稳定性，提高了安全性，且结构简单，施工方便。但是上述申请在使用时无法及时将挡土板和边坡间的积水排出，会导致边坡被积水浸泡。

2、针对上述申请在使用时无法及时将挡土板和边坡间的积水排出，会导致边坡被积水浸泡的问题，本实用新型提出了一种新的解决方案。

技术实现思路

1、本实用新型的主要目的是为了解决现有技术的不足，而提供的一种用于地灾治理的斜桩自平衡式挡土墙。

2、本实用新型的目的可以通过采用如下技术方案达到：

3、一种用于地灾治理的斜桩自平衡式挡土墙，包括斜柱和坡地土层，所述斜柱的数量为多个，每两个所述斜柱之间均设置有挡土板，所述斜柱的上部设置有牛腿，所述牛腿的顶部设置有顶梁，所述顶梁的顶部设置有重力式挡土墙，所述重力式挡土墙的顶部设置有坡顶，多个所述斜柱的底端均固定连接有基板，多个所述基板的顶部均搭接有同一个固定板，所述固定板和所述基板之间通过固定栓相互连接，所述挡土板上由上至下贯穿安装斜柱有第一排水管和第二排水管，所述第一排水管和所述第二排水管的内部安装有过滤颗粒，所述过滤颗粒的一侧设有第一钢丝网，每两个所述斜柱之间均设置有连接机构。

4、进一步的，所述第一排水管和所述第二排水管均包括管体。

5、进一步的，所述管体的一端固定安装有圆锥头。

6、进一步的，所述管体上开设有多个均匀分布的进水孔，所述进水孔的内部安装有第二钢丝网。

7、进一步的，所述管体的另一端内侧对称开设有两个凹槽。

8、进一步的，所述管体的另一端外侧开设有螺纹，所述挡土板上开设有与所述螺纹相互配合的螺孔。

9、进一步的，所述连接机构包括第一安装座和固定螺栓。

10、进一步的，所述第一安装座和所述固定螺栓的内侧共同安装有连接管。

11、进一步的，所述第一安装座和所述固定螺栓上螺纹连接有与所述连接管相互配合的第二安装座。

12、进一步的，所述第一安装座和所述固定螺栓均固定安装在所述斜柱上。

13、本实用新型的有益技术效果：按照本实用新型的用于地灾治理的斜桩自平衡式挡土墙，通过第一排水管、第二排水管、过滤颗粒和第一钢丝网的设置，能够在使用时快速将边坡和挡土板之间的积水排出，能够避免出现积水浸泡边坡的问题，通过连接机构的设置，能够在使用时增强多个斜柱之间的连接强度，提高整体的支撑强度。

技术特征：

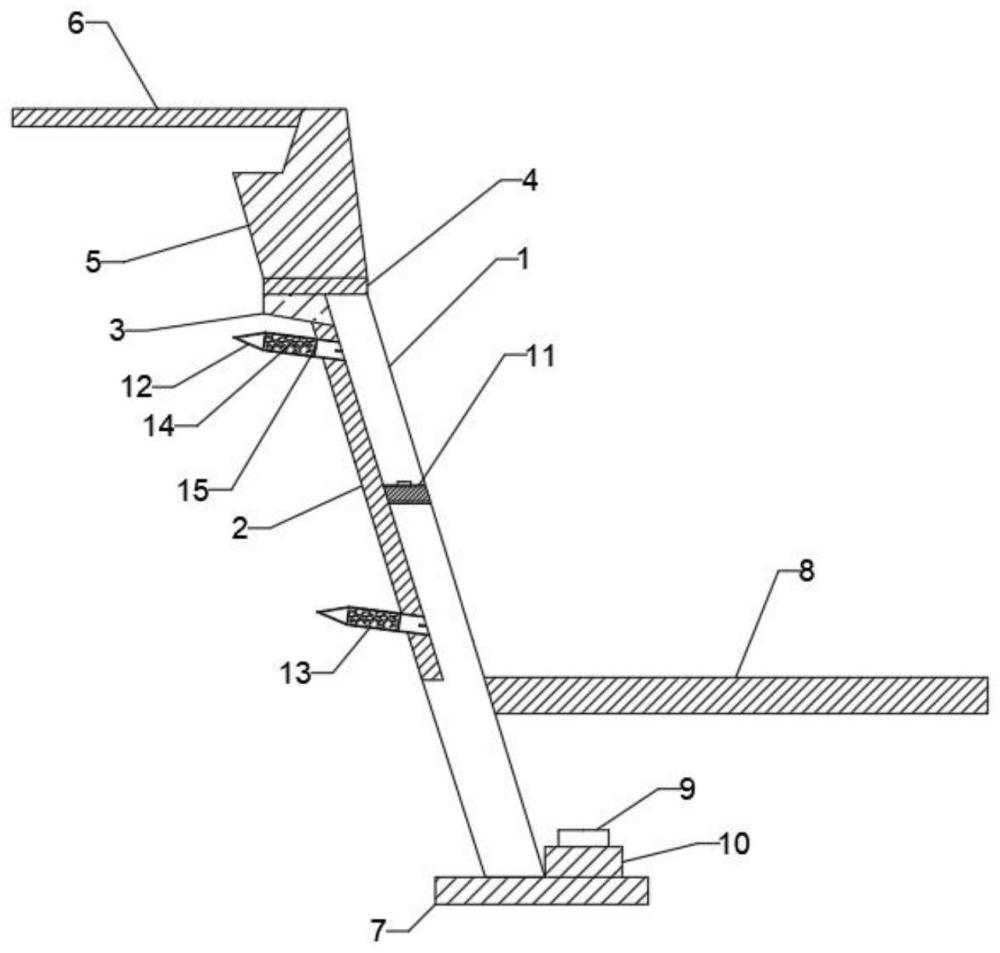

1.一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，包括斜柱(1)和坡地土层(8)，所述斜柱(1)的数量为多个，每两个所述斜柱(1)之间均设置有挡土板(2)，所述斜柱(1)的上部设置有牛腿(3)，所述牛腿(3)的顶部设置有顶梁(4)，所述顶梁(4)的顶部设置有重力式挡土墙(5)，所述重力式挡土墙(5)的顶部设置有坡顶(6)，多个所述斜柱(1)的底端均固定连接有基板(7)，多个所述基板(7)的顶部均搭接有同一个固定板(10)，所述固定板(10)和所述基板(7)之间通过固定栓(9)相互连接，所述挡土板(2)上由上至下贯穿安装斜柱(1)有第一排水管(12)和第二排水管(13)，所述第一排水管(12)和所述第二排水管(13)的内部安装有过滤颗粒(14)，所述过滤颗粒(14)的一侧设有第一钢丝网(15)，每两个所述斜柱(1)之间均设置有连接机构(11)。

2.如权利要求1所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述第一排水管(12)和所述第二排水管(13)均包括管体(121)。

3.如权利要求2所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述管体(121)的一端固定安装有圆锥头(122)。

4.如权利要求3所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述管体(121)上开设有多个均匀分布的进水孔(123)，所述进水孔(123)的内部安装有第二钢丝网(124)。

5.如权利要求4所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述管体(121)的另一端内侧对称开设有两个凹槽(125)。

6.如权利要求5所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述管体(121)的另一端外侧开设有螺纹(126)，所述挡土板(2)上开设有与所述螺纹(126)相互配合的螺孔。

7.如权利要求1所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述连接机构(11)包括第一安装座(111)和固定螺栓(114)。

8.如权利要求7所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述第一安装座(111)和所述固定螺栓(114)的内侧共同安装有连接管(112)。

9.如权利要求8所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述第一安装座(111)和所述固定螺栓(114)上螺纹连接有与所述连接管(112)相互配合的第二安装座(113)。

10.如权利要求9所述的一种用于地灾治理的斜桩自平衡式挡土墙，其特征在于，所述第一安装座(111)和所述固定螺栓(114)均固定安装在所述斜柱(1)上。

技术总结
本技术公开了一种用于地灾治理的斜桩自平衡式挡土墙，属于边坡复绿技术领域，包括斜柱和坡地土层，斜柱的数量为多个，每两个斜柱之间均设置有挡土板，挡土板上由上至下贯穿安装斜柱有第一排水管和第二排水管，第一排水管和第二排水管的内部安装有过滤颗粒，过滤颗粒的一侧设有第一钢丝网，每两个斜柱之间均设置有连接机构。本技术通过第一排水管、第二排水管、过滤颗粒和第一钢丝网的设置，能够在使用时快速将边坡和挡土板之间的积水排出，能够避免出现积水浸泡边坡的问题，通过连接机构的设置，能够在使用时增强多个斜柱之间的连接强度，提高整体的支撑强度。

技术研发人员：唐泽刚,曾立主,乔首强
受保护的技术使用者：宏大爆破工程集团有限责任公司
技术研发日：20240122
技术公布日：2024/12/26
