一种沥青路面浇筑标高限位固定结构的制作方法

1.本实用新型涉及道路工程领域，更具体地说，涉及一种沥青路面浇筑标高限位固定结构。


背景技术：

2.在沥青路面浇筑施工中，需要按照规范浇筑移动的高度，而为了进行测量和标定，需要使用标高装置限位固定。
3.而授权公告号cn 216947765 u公开的一种控制水稳、沥青摊铺厚度的标高控制桩，以及现有的标高限定结构中，多是简单的通过竖杆结合刻度线进行标定，不仅定位连接时稳定性差，而且缺少校正结构，容易因为角度便宜而造成误差，影响精度，有待进行改进。


技术实现要素：

4.针对现有技术中存在的问题，本实用新型的目的在于提供一种沥青路面浇筑标高限位固定结构，通过固定杆结合调节筒安装调节筒和标高杆，可以调节高度进行限位标记，同时结合垂线和配重块，可以直观显示倾斜度，利于校正安装，精确度高，同时通过连接敲击块和辅助杆，可以辅助插接定位，方便安装，稳定高效。
5.为解决上述问题，本实用新型采用如下的技术方案。
6.一种沥青路面浇筑标高限位固定结构，包括固定杆，所述固定杆的一端设有插杆，所述固定杆的表面设有刻度线，所述固定杆的一端表面滑动安装有调节筒，所述调节筒的一侧表面螺纹连接有顶紧螺钉，所述顶紧螺钉顶紧连接于固定杆的表面，所述调节筒的另一侧表面固定连接有标高杆，所述标高杆的一侧表面固定连接有垂线，所述垂线的一端固定连接有配重块，所述配重块位于固定杆的一侧位置，所述固定杆的一端表面固定连接有限位盘。
7.进一步的，所述固定杆的另一端表面固定连接有敲击块，所述敲击块为方形柱结构。
8.进一步的，所述敲击块的表面设有十字插孔，所述十字插孔位于敲击块的四周表面，通过敲击块设置十字插孔，可以敲击插接，也可以使用横杆下压，利于操作使用。
9.进一步的，所述固定杆的一端表面设有连接凹槽，所述连接凹槽位于限位盘的一侧位置。
10.进一步的，所述连接凹槽的侧面设有铰接轴，所述铰接轴的表面铰接有辅助杆，通过连接辅助杆，可以倾斜插接定位，利于稳定安装固定。
11.进一步的，所述辅助杆位于固定杆的两侧表面，且位于限位盘的一侧位置。
12.相比于现有技术，本实用新型的优点在于：
13.（1）本方案通过固定杆结合调节筒安装调节筒和标高杆，可以调节高度进行限位标记，同时结合垂线和配重块，可以直观显示倾斜度，利于校正安装，精确度高，同时通过连接敲击块和辅助杆，可以辅助插接定位，方便安装，稳定高效。
14.（2）通过敲击块设置十字插孔，可以敲击插接，也可以使用横杆下压，利于操作使用。
15.（3）通过连接辅助杆，可以倾斜插接定位，利于稳定安装固定。
附图说明

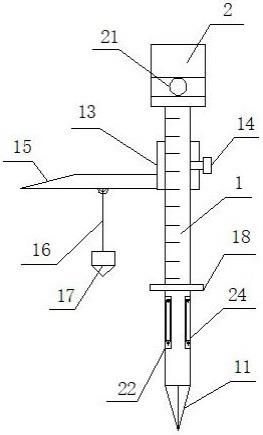

16.图1为本实用新型的整体结构示意图；
17.图2为本实用新型的辅助杆连接的局部结构图。
18.图中标号说明：
19.1固定杆、11插杆、12刻度线、13调节筒、14顶紧螺钉、15标高杆、16垂线、17配重块、18限位盘、2敲击块、21十字插孔、22连接凹槽、23铰接轴、24辅助杆。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-2，一种沥青路面浇筑标高限位固定结构，包括固定杆1，请参阅图1，固定杆1的一端设有插杆11，固定杆1的表面设有刻度线12，固定杆1的一端表面滑动安装有调节筒13，调节筒13的一侧表面螺纹连接有顶紧螺钉14可以调节高度后锁紧定位，从而限位标高，方便直观显示浇筑高度，顶紧螺钉14顶紧连接于固定杆1的表面，调节筒13的另一侧表面固定连接有标高杆15，标高杆15的一侧表面固定连接有垂线16，垂线16的一端固定连接有配重块17，可以自然下垂进行标记，可以看到倾斜状态，利于校正，保证标记限位的精确度，配重块17位于固定杆1的一侧位置，固定杆1的一端表面固定连接有限位盘18。
22.请参阅图1和图2，固定杆1的另一端表面固定连接有敲击块2，敲击块2为方形柱结构，敲击块2的表面设有十字插孔21，十字插孔21位于敲击块2的四周表面，通过敲击块2设置十字插孔21，可以敲击插接，也可以使用横杆下压，利于操作使用，固定杆1的一端表面设有连接凹槽22，连接凹槽22位于限位盘18的一侧位置，连接凹槽22的侧面设有铰接轴23，铰接轴23的表面铰接有辅助杆24，通过连接辅助杆24，可以倾斜插接定位，利于稳定安装固定。
23.使用时，可以直接通过插杆1插入侧面的土壤中定位，也可以将两个辅助杆24翻转出来到倾斜角度位置，形成三个定位点，然后敲击顶部的敲击块2进行插接定位，或者将横杆插入十字插孔21下压插接，方便安装定位，稳定高效，然后可以通过配重块17拉紧垂线16显示垂直度，避免倾斜错位而造成误差，利于及时校正角度，保证标高杆15标记限高的精确度，而拆卸时可以将横杆插入十字插孔21内，利于双手向下拉动，从而拔出来，稳定高效，利于使用。
24.以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。


技术特征：
1.一种沥青路面浇筑标高限位固定结构，包括固定杆（1），其特征在于：所述固定杆（1）的一端设有插杆（11），所述固定杆（1）的表面设有刻度线（12），所述固定杆（1）的一端表面滑动安装有调节筒（13），所述调节筒（13）的一侧表面螺纹连接有顶紧螺钉（14），所述顶紧螺钉（14）顶紧连接于固定杆（1）的表面，所述调节筒（13）的另一侧表面固定连接有标高杆（15），所述标高杆（15）的一侧表面固定连接有垂线（16），所述垂线（16）的一端固定连接有配重块（17），所述配重块（17）位于固定杆（1）的一侧位置，所述固定杆（1）的一端表面固定连接有限位盘（18）。2.根据权利要求1所述的一种沥青路面浇筑标高限位固定结构，其特征在于：所述固定杆（1）的另一端表面固定连接有敲击块（2），所述敲击块（2）为方形柱结构。3.根据权利要求2所述的一种沥青路面浇筑标高限位固定结构，其特征在于：所述敲击块（2）的表面设有十字插孔（21），所述十字插孔（21）位于敲击块（2）的四周表面。4.根据权利要求1所述的一种沥青路面浇筑标高限位固定结构，其特征在于：所述固定杆（1）的一端表面设有连接凹槽（22），所述连接凹槽（22）位于限位盘（18）的一侧位置。5.根据权利要求4所述的一种沥青路面浇筑标高限位固定结构，其特征在于：所述连接凹槽（22）的侧面设有铰接轴（23），所述铰接轴（23）的表面铰接有辅助杆（24）。6.根据权利要求5所述的一种沥青路面浇筑标高限位固定结构，其特征在于：所述辅助杆（24）位于固定杆（1）的两侧表面，且位于限位盘（18）的一侧位置。

技术总结
本实用新型公开了一种沥青路面浇筑标高限位固定结构，包括固定杆，所述固定杆的一端设有插杆，所述固定杆的表面设有刻度线，所述固定杆的一端表面滑动安装有调节筒，所述调节筒的一侧表面螺纹连接有顶紧螺钉，所述顶紧螺钉顶紧连接于固定杆的表面，所述调节筒的另一侧表面固定连接有标高杆，所述标高杆的一侧表面固定连接有垂线，所述垂线的一端固定连接有配重块，所述配重块位于固定杆的一侧位置，所述固定杆的一端表面固定连接有限位盘，可以调节高度进行限位标记，同时结合垂线和配重块，可以直观显示倾斜度，利于校正安装，精确度高，同时通过连接敲击块和辅助杆，可以辅助插接定位，方便安装，稳定高效。稳定高效。稳定高效。


技术研发人员：沈国建 王晟权 张纪明 陈友情
受保护的技术使用者：路歌交通建设集团有限公司
技术研发日：2022.11.22
技术公布日：2023/3/23
