一种混凝土浇筑分散摊铺装置的制作方法

本技术中涉及混凝土公路铺设，特别涉及一种混凝土浇筑分散摊铺装置。

背景技术：

1、混凝土浇筑指的是将混凝土浇筑入模直至塑化的过程，在土木建筑工程中把混凝土等材料到模子里制成预定形体，混凝土浇筑时，混凝土的自由高度不宜超过2m，当超过3m时应采取相应措施。

2、在公路铺设过程中为了控制混凝土的铺设高度常会使用振动分散设备对铺设的混凝土进行平铺整平操作，如型号为js-032的便携式振动梁，用于各种公路、道路、广场、机场跑道等混凝土工程的施工，提高地面的密实性、耐磨性、平整性，而且还大大提高了人工效率。

3、但该便携式振动梁较笨重，使用时人工拉动非常的不方便，且仅通过滚筒对铺设的混凝土进行分散摊铺其效果差，因此公开了一种混凝土浇筑分散摊铺装置。

技术实现思路

1、本申请的目的在于提供一种混凝土浇筑分散摊铺装置，以解决上述背景技术中提出的不便于拉动，且对混凝土分散摊铺效果差的问题。

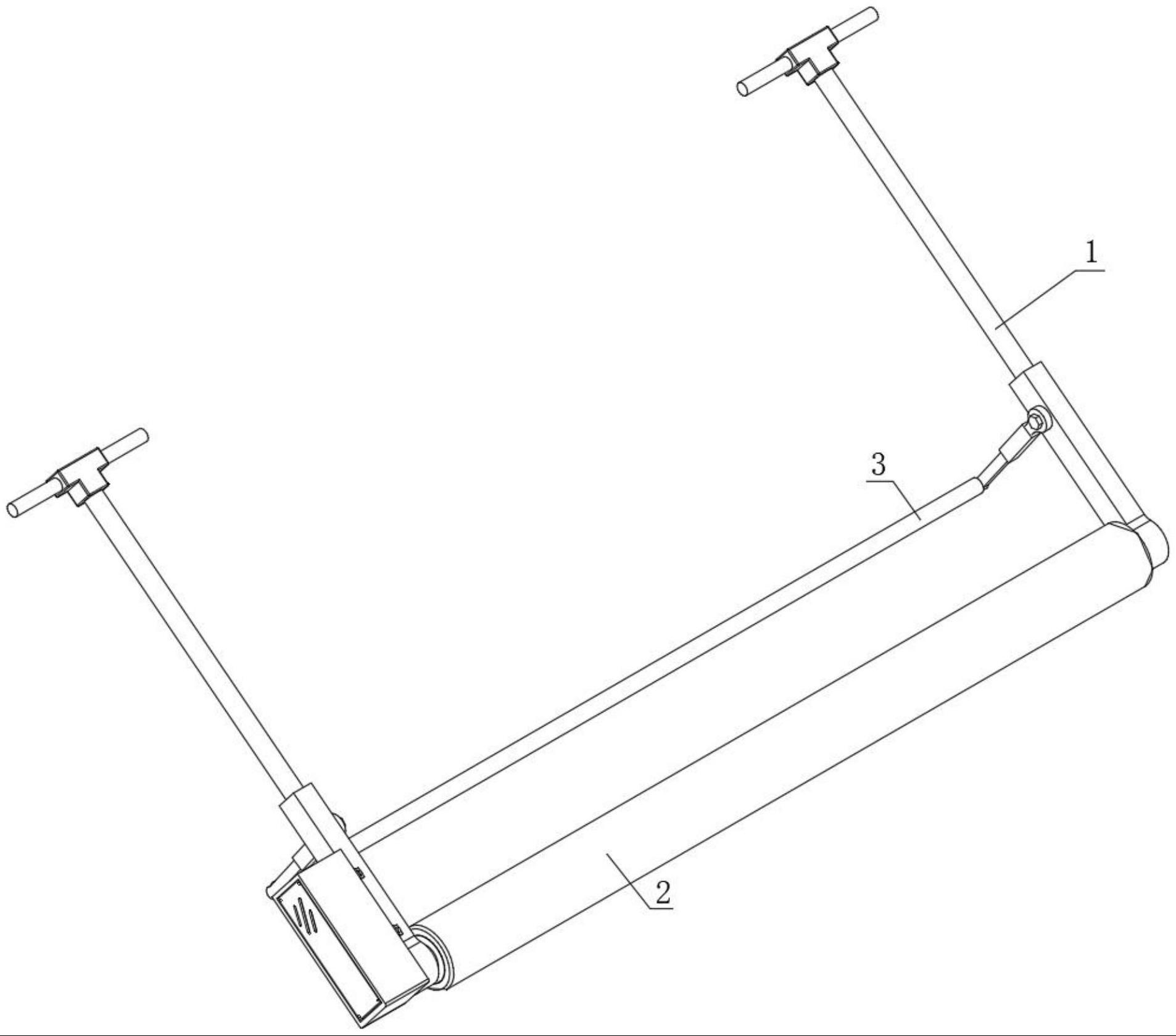

2、为实现上述目的，本申请提供如下技术方案：一种混凝土浇筑分散摊铺装置，包括手拉臂系，还包括：

3、振动滚筒系，所述振动滚筒系包括可转动安装在手拉臂系一端的滚筒体和安装在滚筒体内部一端的偏心振动杆件；

4、推架系，所述推架系固定倾斜安装在手拉臂系上，对浇筑的混凝土进行平推；

5、所述手拉臂系上还安装有防护罩壳，且在防护罩壳内固定安装驱动件，所述偏心振动杆件的一端伸入防护罩壳内与驱动件连接。

6、优选地，手拉臂系包括用于与滚筒体连接的轴套杆和焊接在轴套杆上的柱杆，在柱杆的另一端焊接有手拉端杆。

7、优选地，滚筒体为空心管结构，且滚筒体的一端连接有与轴套杆连接轴柱端头，另一端固定焊接轴管，轴管连接在另一组的轴套杆上，且在轴管的两端内部安装有轴承。

8、优选地，偏心振动杆件包括安装在轴管内的连接转轴，连接转轴的一端伸入滚筒体内，另一端伸入防护罩壳内，在连接转轴伸入滚筒体内的一端上焊接有加强圆板，且在加强圆板的偏心处倾斜焊接有振动杆体。

9、优选地，振动杆体的倾斜角为5°，且振动杆体自由端转动行程轨迹的半径小于滚筒体内圈半径。

10、优选地，驱动件包括固定安装在防护罩壳内的无刷电机和连接在无刷电机输出端上传动皮带，且传动皮带与伸入防护罩壳内的连接转轴连接。

11、优选地，推架系包括可拆卸安装在轴套杆侧面的套管端和插接安装在套管端内的伸缩杆端，在伸缩杆端的另一端可转动的安装有辊体，套管端内固定安装有复位弹簧，复位弹簧的另一端与伸缩杆端连接。

12、综上，本实用新型的技术效果和优点：

13、1、本实用新型中，通过将偏心振动杆件安装在滚筒体内部的一端，且偏心振动杆件与防护罩壳内的驱动件连接，在对铺设的混凝土进行铺平分散操作时，人工通过手拉臂系拉动滚筒体对混凝土进行摊铺，同时将安装有辊体的推架系安装在轴套杆的侧面，在人工拉动滚筒体对混凝土进行摊铺的同时，推架系位于滚筒体的前端，对混凝土进行推铺操作，使混凝土能够更好的被振动的滚筒体分散铺平。

14、2、本实用新型中，通过将振动杆体倾斜焊接在加强圆板的偏心处，同时连接在加强圆板上的连接转轴伸入防护罩壳内与传动皮带连接，且传动皮带连接在无刷电机的输出端上，通过无刷电机驱动连接转轴转动，使得倾斜偏心设置的振动杆体在滚筒体内转动并产生振动，实现滚筒体对混凝土的分散，与传统的振动方式相比，采用设置在滚筒体内的振动杆体进行振动驱动，结构简单且更加轻便，更加便于人工进行拉动使用。

技术特征：

1.一种混凝土浇筑分散摊铺装置，包括手拉臂系(1)，其特征在于，还包括：

2.根据权利要求1所述的一种混凝土浇筑分散摊铺装置，其特征在于：所述手拉臂系(1)包括用于与滚筒体(21)连接的轴套杆(11)和焊接在轴套杆(11)上的柱杆(12)，在柱杆(12)的另一端焊接有手拉端杆(13)。

3.根据权利要求1所述的一种混凝土浇筑分散摊铺装置，其特征在于：所述滚筒体(21)为空心管结构，且滚筒体(21)的一端连接有与轴套杆(11)连接轴柱端头，另一端固定焊接轴管(201)，轴管(201)连接在另一组的轴套杆(11)上，且在轴管(201)的两端内部安装有轴承(202)。

4.根据权利要求3所述的一种混凝土浇筑分散摊铺装置，其特征在于：所述偏心振动杆件(22)包括安装在轴管(201)内的连接转轴(221)，连接转轴(221)的一端伸入滚筒体(21)内，另一端伸入防护罩壳(101)内，在连接转轴(221)伸入滚筒体(21)内的一端上焊接有加强圆板(222)，且在加强圆板(222)的偏心处倾斜焊接有振动杆体(223)。

5.根据权利要求4所述的一种混凝土浇筑分散摊铺装置，其特征在于：所述振动杆体(223)的倾斜角为5°，且振动杆体(223)自由端转动行程轨迹的半径小于滚筒体(21)内圈半径。

6.根据权利要求4所述的一种混凝土浇筑分散摊铺装置，其特征在于：所述驱动件包括固定安装在防护罩壳(101)内的无刷电机(401)和连接在无刷电机(401)输出端上传动皮带(402)，且传动皮带(402)与伸入防护罩壳(101)内的连接转轴(221)连接。

7.根据权利要求2所述的一种混凝土浇筑分散摊铺装置，其特征在于：所述推架系(3)包括可拆卸安装在轴套杆(11)侧面的套管端(31)和插接安装在套管端(31)内的伸缩杆端(32)，在伸缩杆端(32)的另一端可转动的安装有辊体(33)，套管端(31)内固定安装有复位弹簧(34)，复位弹簧(34)的另一端与伸缩杆端(32)连接。

技术总结
本技术公开了一种混凝土浇筑分散摊铺装置，涉及混凝土公路铺设技术领域，包括手拉臂系，还包括振动滚筒系，振动滚筒系包括可转动安装在手拉臂系一端的滚筒体和安装在滚筒体内部一端的偏心振动杆件，通过将偏心振动杆件安装在滚筒体内部的一端，且偏心振动杆件与防护罩壳内的驱动件连接，在对铺设的混凝土进行铺平分散操作时，人工通过手拉臂系拉动滚筒体对混凝土进行摊铺，同时将安装有辊体的推架系安装在轴套杆的侧面，在人工拉动滚筒体对混凝土进行摊铺的同时，推架系位于滚筒体的前端，对混凝土进行推铺操作，使混凝土能够更好的被振动的滚筒体分散铺平。

技术研发人员：李栋,罗国庆,向广林,杨银,余荐波,曾玉,田港,胡亚宁,杨倩,肖雄严
受保护的技术使用者：四川路桥盛通建筑工程有限公司
技术研发日：20221125
技术公布日：2024/1/12
