一种快速安装大盖梁支架的制作方法

本技术涉及大盖梁支架安装，具体为一种快速安装大盖梁支架。

背景技术：

1、盖梁又被称为帽梁，盖梁指的是为支承、分布和传递上部结构的荷载，在排架桩墩顶部设置的横梁，盖梁的主要作用是支撑桥梁上部结构，并将全部荷载传到下部结构，盖梁的底部安装有支架，利用盖梁支架能够对盖梁进行支撑，现有的大盖梁支架在使用时，其使用寿命较高，且结构简单，但是仍存在较多不便的问题；

2、目前现有的大盖梁支架在使用时，其大多数结构是采用钢管支撑加贝雷片，在利用钢管进行支撑的过程中，钢管支撑占地面积较大，不便于底部车辆进行行走，尤其在软地基的情况下，钢管支撑实现不了，从而提高了施工场地的局限性，且安装步骤繁琐，不便于人员的使用。

3、针对上述问题，发明人提出一种快速安装大盖梁支架用于解决上述问题。

技术实现思路

1、为了解决现有的大盖梁支架在使用时，提高了施工场地的局限性，且安装步骤繁琐的问题；本实用新型的目的在于提供一种快速安装大盖梁支架。

2、为解决上述技术问题，本实用新型采用如下技术方案：一种快速安装大盖梁支架，包括承台，承台的顶部固定连接有墩柱，墩柱的顶部固定连接有盖梁，承台顶部的两侧均设置有楔形块，通过楔形块能够对支架的高矮进行微调，楔形块的顶部固定连接有立柱，将楔形块放置在承台上后，立柱将与楔形块接触，立柱的表面由上至下依次设置有立柱斜联与立柱横联，立柱横联的一侧设置有斜支撑杆，斜支撑杆的表面活动连接有斜拉杆，斜支撑杆的一侧设置有连接销轴，立柱的顶部固定连接有主梁，立柱顺着墩柱上到盖梁的底部，中间通过主梁连接成一个整体平台，主梁悬臂位置通过斜支撑杆、斜拉杆以及立柱连接为一个整体，并使力传递到承台上，立柱斜联的一侧与立柱的表面活动连接，由于立柱斜联的一侧与立柱的表面活动连接，故而便于人员调整立柱斜联的位置，墩柱的顶部与主梁固定连接，由于墩柱的顶部与主梁固定连接，故而能够提高主梁的稳固性，主梁的顶部设置有扁担梁，扁担梁的顶部设置有模板系统，立柱的顶部与盖梁的底部固定连接，由于立柱的顶部与盖梁的底部固定连接，故而能够提高盖梁的稳固性，模板系统中的模板垫架与端头采用螺栓连接，由于模板系统中的模板垫架与端头采用螺栓连接，故而便于人员对模板垫架进行安装与拆卸。

3、优选地，立柱横联的一侧与立柱斜联的底部活动连接，由于立柱横联的一侧与立柱斜联的底部活动连接，故而便于人员调整立柱横联的位置，连接销轴的顶部与主梁的底部固定连接，由于连接销轴的顶部与主梁的底部固定连接，故而能够提高连接销轴在主梁上时的稳固性。

4、优选地，斜拉杆的顶部与立柱一侧固定连接，由于斜拉杆的顶部与立柱一侧固定连接，故而能够防止斜拉杆的顶部在立柱上移动，主梁设置有连接耳板与钢管，耳板与钢管的表面均设置有销座，销座的材质为q345钢材，立柱斜联的顶部与立柱的另一侧固定连接，由于立柱斜联的顶部与立柱的另一侧固定连接，故而能够提高立柱斜联顶部的稳固性。

5、与现有技术相比，本实用新型的有益效果在于：

6、使用时，需将楔形块放置在承台上，使立柱与楔形块接触，立柱顺着墩柱上到盖梁的底部，中间通过主梁连接成一个整体平台，主梁悬臂位置通过斜支撑杆、斜拉杆以及立柱连接为一个整体，并使力传递到承台上，扁担梁落在主梁上，上部支撑模板系统，当模板系统组装完毕后，需对各项尺寸进行检测，之后通过楔形块微调支架的高矮，各项尺寸合格后即可进行盖梁的浇筑，该支架各杆件通过销轴连接，安装简易方便，节省工时，立柱只落在承台上，无需另外新增硬化基础，节省空间，立柱顺着墩柱直上，主梁悬臂通过斜撑支撑，实现在软基地上也可实现施工，扩大了施工的场地局限。

技术特征：

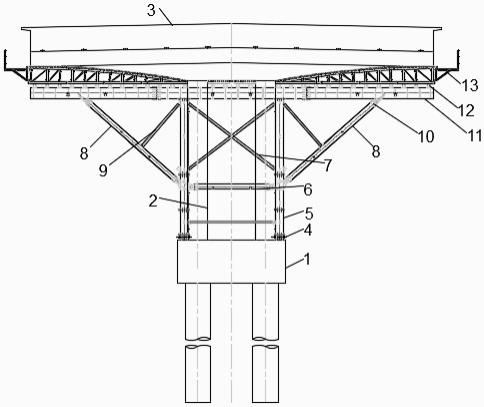

1.一种快速安装大盖梁支架，包括承台（1），其特征在于：所述承台（1）的顶部固定连接有墩柱（2），所述墩柱（2）的顶部固定连接有盖梁（3），所述承台（1）顶部的两侧均设置有楔形块（4），所述楔形块（4）的顶部固定连接有立柱（5），所述立柱（5）的表面由上至下依次设置有立柱斜联（7）与立柱横联（6），所述立柱横联（6）的一侧设置有斜支撑杆（8），所述斜支撑杆（8）的表面活动连接有斜拉杆（9），所述斜支撑杆（8）的一侧设置有连接销轴（10），所述立柱（5）的顶部固定连接有主梁（11），所述主梁（11）的顶部设置有扁担梁（12），所述扁担梁（12）的顶部设置有模板系统（13）。

2.如权利要求1所述的一种快速安装大盖梁支架，其特征在于，所述立柱斜联（7）的一侧与所述立柱（5）的表面活动连接，所述墩柱（2）的顶部与所述主梁（11）固定连接。

3.如权利要求2所述的一种快速安装大盖梁支架，其特征在于，所述立柱（5）的顶部与所述盖梁（3）的底部固定连接，所述模板系统（13）中的模板垫架与端头采用螺栓连接。

4.如权利要求3所述的一种快速安装大盖梁支架，其特征在于，所述立柱横联（6）的一侧与所述立柱斜联（7）的底部活动连接，所述连接销轴（10）的顶部与所述主梁（11）的底部固定连接。

5.如权利要求4所述的一种快速安装大盖梁支架，其特征在于，所述斜拉杆（9）的顶部与所述立柱（5）一侧固定连接，所述主梁（11）设置有连接耳板与钢管，所述耳板与钢管的表面均设置有销座。

6.如权利要求5所述的一种快速安装大盖梁支架，其特征在于，所述销座的材质为q345钢材，所述立柱斜联（7）的顶部与所述立柱（5）的另一侧固定连接。

技术总结
本技术公开了一种快速安装大盖梁支架，涉及大盖梁支架安装技术领域；而本技术包括承台；将楔形块放置在承台上，立柱顺着墩柱上到盖梁的底部，中间通过主梁连接成一个整体平台，主梁悬臂位置通过斜支撑杆、斜拉杆以及立柱连接为一个整体，并使力传递到承台上，扁担梁落在主梁上，上部支撑模板系统，当模板系统组装完毕后，需对各项尺寸进行检测，之后通过楔形块微调支架的高矮，各项尺寸合格后即可进行盖梁的浇筑，该支架各杆件通过销轴连接，安装简易方便，节省工时，立柱只落在承台上，无需另外新增硬化基础，节省空间，立柱顺着墩柱直上，主梁悬臂通过斜撑支撑，实现在软基地上也可实现施工，扩大了施工的场地局限。

技术研发人员：何林柱,梁耀港,彭兆添,梁顺潮,梁冠增
受保护的技术使用者：佛山市泽亿复合材料钢模板实业有限公司
技术研发日：20221130
技术公布日：2024/1/12
