一种桥梁墩柱钢筋定位装置的制作方法

本技术涉及桥梁墩柱钢筋定位领域，尤其是一种桥梁墩柱钢筋定位装置。

背景技术：

1、装配式施工具有标准化、工厂化、机械化、精细化等特点，在减少环境破坏等方面优势明显，现阶段，我国建筑装配化程度不高，尤其是公路桥梁的下部结构，很少采用装配式施工工艺，缺少相应的施工经验，装配式桥梁施工最大特点为预埋件的精准定位和预制构件安装的精度控制。

2、公众号为cn217266948u的中国专利公开了一种桥梁墩柱钢筋定位装置，该一种桥梁墩柱钢筋定位装置，能够提高在桥墩立柱施工过程中钢筋间距和保护层厚度合格率，保证了桥墩施工质量，延长桥墩的合理使用年限，同时杜绝了桥墩钢筋间距和保护层不合格而引起的返工，大大的缩短施工工期，节省劳动力成本，但该装置还存在一些不足，现有的钢筋定位装置在对钢筋进行定位时，一般通过将钢筋底部进行固定，但在使用水泥浇筑时，容易导致顶部的钢筋发生偏移，为此，我们提出一种桥梁墩柱钢筋定位装置解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种桥梁墩柱钢筋定位装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种桥梁墩柱钢筋定位装置，包括支撑块，所述支撑块的外表面固定连接有多个支撑框，每个所述支撑框的内壁均固定镶嵌有一组轴承，每组所述轴承的内圈均固定连接有螺纹杆，每个所述螺纹杆的外表面均通过螺纹孔螺纹连接有移动块，每个所述移动块的底面均固定连接有支撑板，每个所述螺纹杆的外表面均固定连接有齿轮，每个所述螺纹杆的其中一端均固定连接有旋转钮，每个所述支撑框远离支撑块的一端均固定连接有防护框，每个所述防护框的内部均设有卡块，每个所述防护框的内部均设有弹簧，每个所述卡块远离弹簧的一侧面均固定连接有按钮。

4、在进一步的实施例中，每个所述支撑板的底面均固定连接有螺纹筒，每个所述螺纹筒的底端均螺纹连接有连接筒。

5、在进一步的实施例中，所述支撑块的上表面固定连接有把手，所述支撑块的底面固定连接有定位杆。

6、在进一步的实施例中，每个所述支撑框的内壁均开设有一组第一滑槽，每个所述移动块的外表面均固定连接有第一滑块，每个所述第一滑槽均与第一滑块滑动连接。

7、在进一步的实施例中，每个所述防护框的内壁均开设有一组第二滑槽，每个所述卡块的外表面均固定连接有第二滑块，每个所述第二滑槽均与第二滑块滑动连接。

8、在进一步的实施例中，每个所述支撑框的上表面均设有水平装置，每个所述支撑框的外表面均固定连接有刻度尺。

9、与现有技术相比，本实用新型的有益效果是：

10、该一种桥梁墩柱钢筋定位装置，通过装置底面设有的多个连接筒，能够将桥梁墩柱的钢筋伸入到连接筒内，将钢筋进行固定，使桥梁墩柱在使用水泥浇筑时，有效的防止顶部的钢筋发生偏移，以保证桥梁墩柱内的钢筋始终保持定位，防止钢筋发生偏移，通过装置外表面设有水平装置和刻度尺，能够使装置更加方便的进行调平和调整钢筋之间的距离，增加了装置的实用性，使装置能够更好的进行使用。

技术特征：

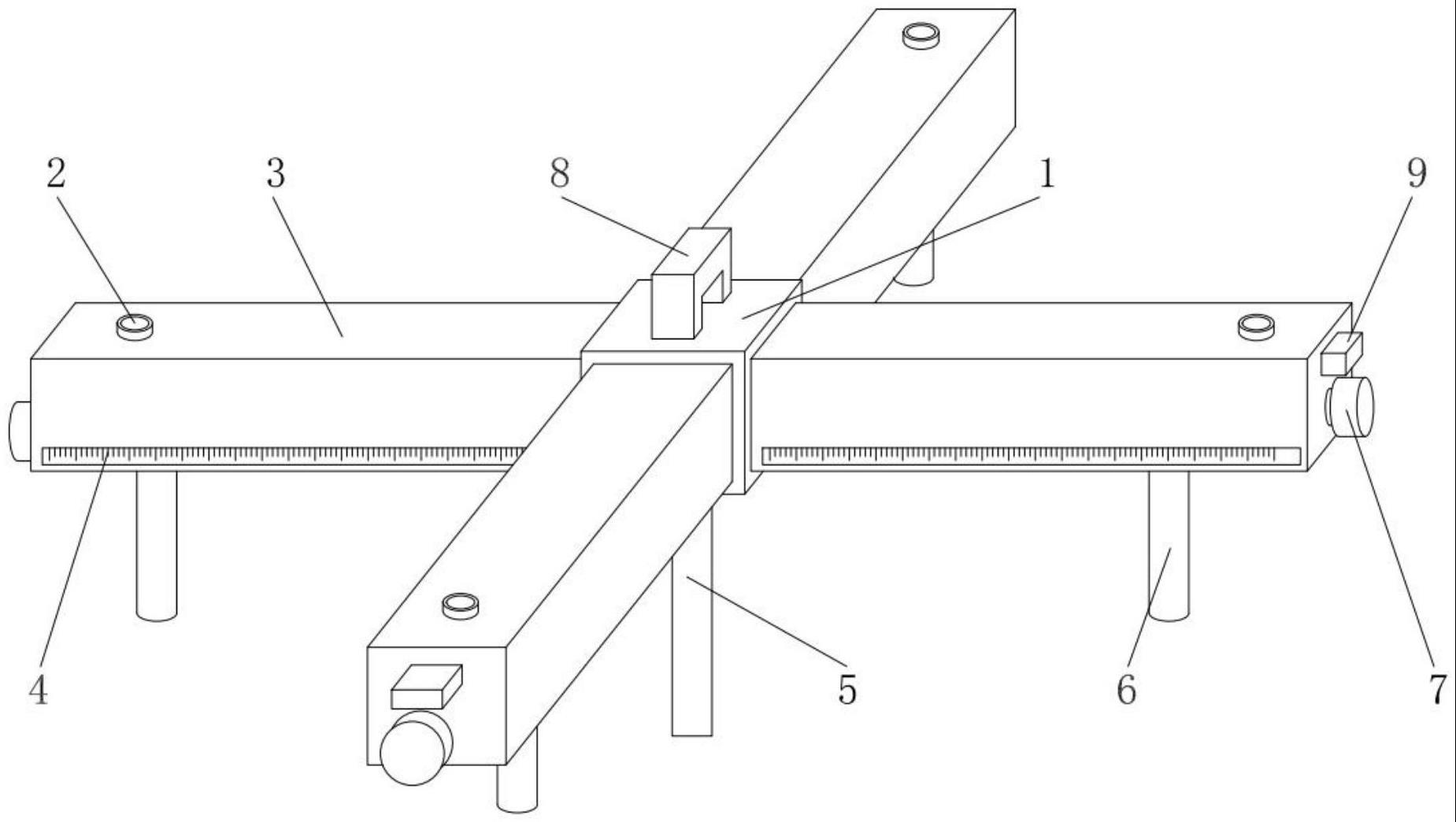

1.一种桥梁墩柱钢筋定位装置，其特征在于：包括支撑块(1)，所述支撑块(1)的外表面固定连接有多个支撑框(3)，每个所述支撑框(3)的内壁均固定镶嵌有一组轴承(12)，每组所述轴承(12)的内圈均固定连接有螺纹杆(11)，每个所述螺纹杆(11)的外表面均通过螺纹孔(13)螺纹连接有移动块(10)，每个所述移动块(10)的底面均固定连接有支撑板(14)，每个所述螺纹杆(11)的外表面均固定连接有齿轮(18)，每个所述螺纹杆(11)的其中一端均固定连接有旋转钮(7)，每个所述支撑框(3)远离支撑块(1)的一端均固定连接有防护框(19)，每个所述防护框(19)的内部均设有卡块(21)，每个所述防护框(19)的内部均设有弹簧(23)，每个所述卡块(21)远离弹簧(23)的一侧面均固定连接有按钮(9)。

2.根据权利要求1所述的一种桥梁墩柱钢筋定位装置，其特征在于：每个所述支撑板(14)的底面均固定连接有螺纹筒(15)，每个所述螺纹筒(15)的底端均螺纹连接有连接筒(6)。

3.根据权利要求1所述的一种桥梁墩柱钢筋定位装置，其特征在于：所述支撑块(1)的上表面固定连接有把手(8)，所述支撑块(1)的底面固定连接有定位杆(5)。

4.根据权利要求1所述的一种桥梁墩柱钢筋定位装置，其特征在于：每个所述支撑框(3)的内壁均开设有一组第一滑槽(16)，每个所述移动块(10)的外表面均固定连接有第一滑块(17)，每个所述第一滑槽(16)均与第一滑块(17)滑动连接。

5.根据权利要求1所述的一种桥梁墩柱钢筋定位装置，其特征在于：每个所述防护框(19)的内壁均开设有一组第二滑槽(20)，每个所述卡块(21)的外表面均固定连接有第二滑块(22)，每个所述第二滑槽(20)均与第二滑块(22)滑动连接。

6.根据权利要求1所述的一种桥梁墩柱钢筋定位装置，其特征在于：每个所述支撑框(3)的上表面均设有水平装置(2)，每个所述支撑框(3)的外表面均固定连接有刻度尺(4)。

技术总结
本技术公开了一种桥梁墩柱钢筋定位装置，包括支撑块，所述支撑块的外表面固定连接有多个支撑框，每个所述支撑框的内壁均固定镶嵌有一组轴承，每组所述轴承的内圈均固定连接有螺纹杆，每个所述螺纹杆的外表面均通过螺纹孔螺纹连接有移动块。该一种桥梁墩柱钢筋定位装置，通过装置底面设有的多个连接筒，能够将桥梁墩柱的钢筋伸入到连接筒内，将钢筋进行固定，使桥梁墩柱在使用水泥浇筑时，有效的防止顶部的钢筋发生偏移，以保证桥梁墩柱内的钢筋始终保持定位，防止钢筋发生偏移，通过装置外表面设有水平装置和刻度尺，能够使装置更加方便的进行调平和调整钢筋之间的距离，增加了装置的实用性，使装置能够更好的进行使用。
