一种市政工程用路面养护装置的制作方法

本技术涉及市政施工，具体为一种市政工程用路面养护装置。

背景技术：

1、为了提升车辆行驶的舒适性，市政路面都铺设为沥青路面，沥青结合料提高了铺路用粒料抵抗行车和自然因素对路面损害的能力，使路面平整少尘、不透水、经久耐用特点。因此，沥青路面是道路建设中一种被最广泛采用的高级路面，路面在长时间的碾压后，路基会发生下沉现象，导致沥青路面会发生开裂，市政养护部门需要对沥青裂开处进行修补。

2、沥青路面在进行修补时，维修工人经常在路边通过铁锅对沥青进行加热，铁锅在对沥青加热时会产生量的刺激性气体，对环境会造成一定的污染，同时加热过程中需要借助铁锹等工具对沥青进行翻搅，加热后仍需要借助铁锹将沥青铲出，不仅劳动强度大，且效率较低，为解决上述问题，本申请中提出一种市政工程用路面养护装置。

技术实现思路

1、（一）实用新型目的

2、为解决背景技术中存在的技术问题，本实用新型提出一种市政工程用路面养护装置，通过绞龙可推动沥青原料在加热箱内翻滚，实现自动混料和排料，可提升对沥青的制备效率、降低劳动强度，同时对沥青加热时所产生的刺激性气体进行过滤和降温，以减少污染物的排放，使用更加环保。

3、（二）技术方案

4、为解决上述技术问题，本实用新型提供了一种市政工程用路面养护装置，包括载体，所述载体表面设有炉罩，所述炉罩内腔安装有燃烧器，所述炉罩顶部安装有加热箱，所述加热箱内腔底部对称安装有绞龙，所述加热箱侧壁设有驱动电机，所述加热箱顶部导通连接有导气管，所述导气管的自由端导通连接有冷却箱，所述导气管的自由端延伸至冷却箱的内腔底部。

5、优选的，所述驱动电机的动力输出端安装有齿轮箱，所述齿轮箱的动力输出端分别与绞龙传动相连。

6、优选的，所述加热箱一侧设有防护罩，所述防护罩内腔设有液化气罐。

7、优选的，所述防护罩内腔设有固定箍，所述液化气罐位于固定箍内，所述液化气罐通过管道与燃烧器相连。

8、优选的，所述加热箱端部导通连接有排料管，所述排料管上安装有排料阀。

9、优选的，所述冷却箱侧壁导通连接有排气管。

10、优选的，所述冷却箱侧壁顶部导通连接有注液管，所述注液管下方导通连接有排液管，所述注液管和排液管上均设有水阀。

11、本实用新型的上述技术方案具有如下有益的技术效果：

12、本实用新型，驱动电机通过齿轮箱同步带动绞龙进行转动，绞龙对称设在加热箱的内腔底部，通过绞龙可推动沥青原料在加热箱内翻滚，可实现对沥青原料的快速加热和混合，加热后开启排料阀，沥青原料在绞龙的推动下快速从排料管内排出，实现自动混料和排料，可提升对沥青的制备效率、降低劳动强度。

13、本实用新型，气体排入冷却箱的内腔底部，气体以气泡形式水液中排出，可通过冷却液对气体中的有害物质进行吸附，同时降低气体温度，随后气体通过排气管排出，可在使用时减少污染物的排放，使用更加的环保。

技术特征：

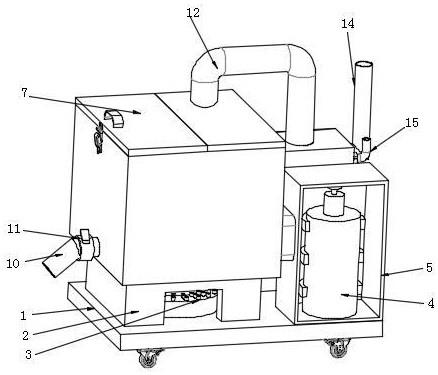

1.一种市政工程用路面养护装置，包括载体（1），其特征在于，所述载体（1）表面设有炉罩（2），所述炉罩（2）内腔安装有燃烧器（3），所述炉罩（2）顶部安装有加热箱（6），所述加热箱（6）内腔底部对称安装有绞龙（9），所述加热箱（6）侧壁设有驱动电机（8），所述加热箱（6）顶部导通连接有导气管（12），所述导气管（12）的自由端导通连接有冷却箱（13），所述导气管（12）的自由端延伸至冷却箱（13）的内腔底部。

2.根据权利要求1所述的一种市政工程用路面养护装置，其特征在于，所述驱动电机（8）的动力输出端安装有齿轮箱，所述齿轮箱的动力输出端分别与绞龙（9）传动相连。

3.根据权利要求1所述的一种市政工程用路面养护装置，其特征在于，所述加热箱（6）一侧设有防护罩（5），所述防护罩（5）内腔设有液化气罐（4）。

4.根据权利要求3所述的一种市政工程用路面养护装置，其特征在于，所述防护罩（5）内腔设有固定箍，所述液化气罐（4）位于固定箍内，所述液化气罐（4）通过管道与燃烧器（3）相连。

5.根据权利要求1所述的一种市政工程用路面养护装置，其特征在于，所述加热箱（6）端部导通连接有排料管（10），所述排料管（10）上安装有排料阀（11）。

6.根据权利要求1所述的一种市政工程用路面养护装置，其特征在于，所述冷却箱（13）侧壁导通连接有排气管（14）。

7.根据权利要求1所述的一种市政工程用路面养护装置，其特征在于，所述冷却箱（13）侧壁顶部导通连接有注液管（15），所述注液管（15）下方导通连接有排液管（16），所述注液管（15）和排液管（16）上均设有水阀。

技术总结
本技术属于市政施工技术领域，具体为一种市政工程用路面养护装置，包括载体，所述载体表面设有炉罩，所述炉罩内腔安装有燃烧器，所述炉罩顶部安装有加热箱，所述加热箱内腔底部对称安装有绞龙，所述加热箱侧壁设有驱动电机，所述加热箱顶部导通连接有导气管，所述导气管的自由端导通连接有冷却箱，所述导气管的自由端延伸至冷却箱的内腔底部，所述驱动电机的动力输出端安装有齿轮箱，所述齿轮箱的动力输出端分别与绞龙传动相连；本新型通过绞龙可推动沥青原料在加热箱内翻滚，实现自动混料和排料，可提升对沥青的制备效率、降低劳动强度，同时对沥青加热时所产生的刺激性气体进行过滤和降温，以减少污染物的排放，使用更加环保。
