一种泡沫沥青冷再生装置的制作方法

本技术涉及泡沫沥青冷再生，具体为一种泡沫沥青冷再生装置。

背景技术：

1、泡沫沥青冷再生是一种利用废旧沥青混合泡沫剂进行冷再生的道路养护技术。其具体内容是将废旧沥青与泡沫剂混合，在冷条件下进行施工，通过泡沫剂的作用，使沥青膨胀并形成泡沫沥青混合料。

2、泡沫沥青冷再生的作用包括以下几个方面：节约资源：利用废旧沥青进行再生利用，减少新沥青的消耗，节约资源。降低成本：相比于传统的热再生技术，泡沫沥青冷再生无需高温施工，省去了加热和热再生设备的成本，降低了工程成本。提高养护效果：泡沫沥青混合料在养护过程中，泡沫剂会通过内部结构的改变，增加沥青的稳定性和抗老化性能，从而提高道路的耐久性和抗裂性能。环境友好：冷再生过程中无废气、废水排放，大大减少对环境的污染。

3、但是现有技术在实际使用时，在使用泡沫沥青冷再生装置对废旧沥青和泡沫剂进行混合过程中，通常的泡沫沥青冷再生装置是将废旧沥青输送至泡沫沥青冷再生装置内部，再通过破碎刃对废旧沥青进行破碎后与常温的泡沫剂进行混合，但是废旧沥青的在常温下会凝结成块，导致废旧沥青在进行输送和破碎过程中的效果较差，从而进一步影响到泡沫沥青冷再生的效果和效率。

技术实现思路

1、本实用新型的目的在于提供一种泡沫沥青冷再生装置，以解决上述背景技术中提出的在使用泡沫沥青冷再生装置对废旧沥青和泡沫剂进行混合过程中，通常的泡沫沥青冷再生装置是将废旧沥青输送至泡沫沥青冷再生装置内部，再通过破碎刃对废旧沥青进行破碎后与常温的泡沫剂进行混合，但是废旧沥青的在常温下会凝结成块，导致废旧沥青在进行输送和破碎过程中的效果较差，从而进一步影响到泡沫沥青冷再生的效果和效率问题。

2、为实现上述目的，本实用新型提供如下技术方案：包括输送槽、混合箱和热水箱，所述输送槽上顶端中部固定安装设置有第一减速电机，所述第一减速电机前端传动轴部分固定安装设置有输送轴，所述输送槽外曲面固定安装设置有螺旋输送桨，所述输送槽前端上侧贯穿焊接有进料口，所述进料口上端开口处焊接有用于对废旧沥青进行分割的分割刃，所述进料口上顶端固定安装设置有挤压箱，所述挤压箱上顶端中部贯穿固定装置设置有电动伸缩杆，所述电动伸缩杆下端伸缩部分固定安装设置有挤压板；

3、所述输送槽中部外曲面固定安装设置有加热腔，所述加热腔前端上侧和后端下侧分别贯穿焊接有第一进水口和第一出水口，所述热水箱上顶端后侧贯穿开设有用于往热水箱内部加水的补水口，所述热水箱下端侧壁固定安装设置有加热器，所述热水箱上侧壁上下端分别贯穿焊接有第二出水口和第二进水口，所述第二出水口外端固定安装设置有增压泵，所述混合箱后顶端中部固定安装设置有第二减速电机，所述第二减速电机前端传动轴部分贯穿过混合箱后顶端固定安装设置有搅拌轴，所述搅拌轴外曲面支撑焊接有搅拌破碎刃。

4、优选的，所述输送槽后端呈向上倾斜状，所述输送轴前后顶端通过转轴转动连接在输送槽前后端内壁。

5、优选的，所述输送槽后顶端下侧贯穿焊接有输送出口，且输送出口下端开口处与所述混合箱上端前侧连通。

6、优选的，所述分割刃数量有若干个，分别以所述进料口上端开口处对称分布，所述挤压箱上端前侧贯穿焊接有用于将废旧沥青投入至挤压箱内部的投料口。

7、优选的，所述挤压板外周面贴合活动连接在挤压箱上端内壁，所述挤压板上端面两侧固定安装设置有限位滑杆，且限位滑杆数量有两个，分别以所述挤压板上端面两侧对称分布，所述限位滑杆上端贴合活动连接在挤压箱上顶端两侧。

8、优选的，所述加热器的加热铜管部分贯穿延伸至热水箱内底部，所述搅拌轴前后端通过转轴转动连接在混合箱前端内壁。

9、优选的，所述混合箱上端前侧贯穿焊接有加剂口混合箱下底端后侧贯穿焊接有排料口，且排料口下端固定安装设置有启闭阀门。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型当通过投料口将废旧沥青投入至挤压箱内部时，通过控制开启电动伸缩杆，当电动伸缩杆开启时，会带动挤压板向下移动，当挤压板向下移动时，会带动限位滑杆上端沿挤压箱上顶端两侧向下直线移动，从而通过限位滑杆可以起到挤压板向下移动的直线限位作用，同时当挤压板向下直线移动时，会配合分割刃对投入至挤压箱内部的废旧沥青进行分割处理，当挤压箱内部的废旧沥青受到分割处理时，会将凝固成块的废旧沥青分割成碎块，同时分割成碎块的废旧沥青会通过进料口滑落至输送槽前端内部，当分割成碎块的废旧沥青滑落至输送槽前端内部时，通过控制开启第一减速电机，即可带动螺旋输送桨将分割成碎块的废旧沥青沿输送槽前端内部向后输送，从而实现了对废旧沥青进行分割的同时，可以向后输送；

12、2、本实用新型同时还当增压泵通过第二出水口将热水箱内部的热水配合连接管道输送至第一进水口和加热腔内部，并通过第一出水口将加热腔内部的热水配合连接管道输送回第二进水口和热水箱内部进行循环加热时，从而实现了加热腔与热水箱之间的热水循环作用，当加热腔与热水箱之间实现热水循环时，即可通过加热腔对输送槽内部输送的废旧沥青进行循环加热，从而实现了对废旧沥青进行分割输送的同时，可以对输送的废旧沥青进行加热的作用，避免了废旧沥青在常温下凝结成块，不便于混合破碎的问题。

技术特征：

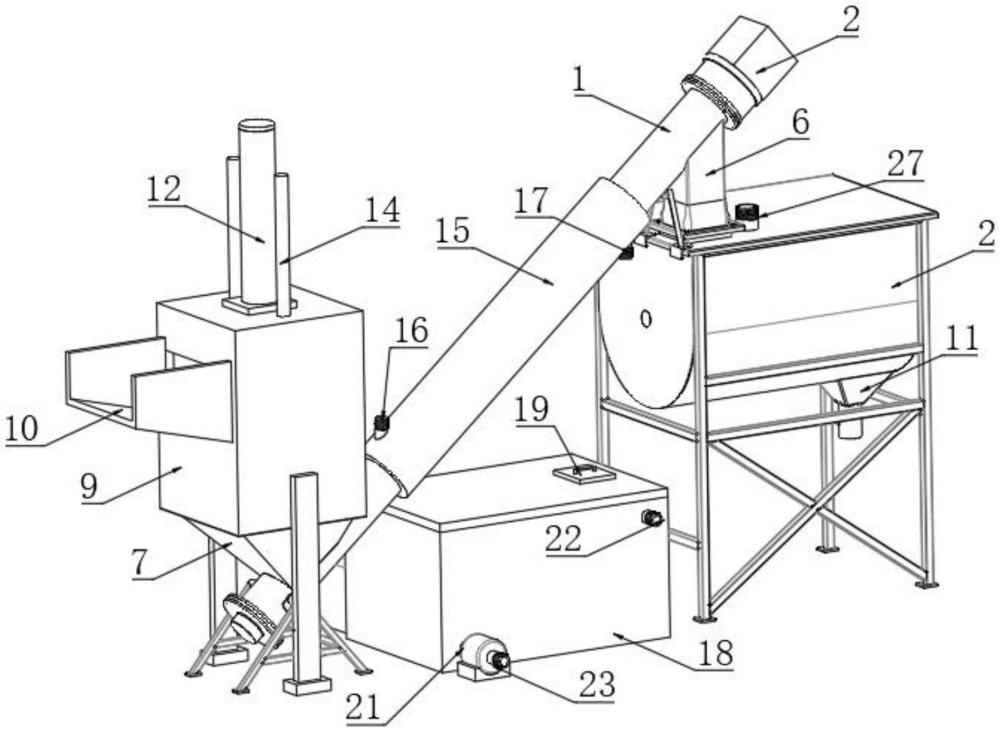

1.一种泡沫沥青冷再生装置，其特征在于：包括输送槽(1)、混合箱(2)和热水箱(18)，所述输送槽(1)上顶端中部固定安装设置有第一减速电机(3)，所述第一减速电机(3)前端传动轴部分固定安装设置有输送轴(4)，所述输送槽(1)外曲面固定安装设置有螺旋输送桨(5)，所述输送槽(1)前端上侧贯穿焊接有进料口(7)，所述进料口(7)上端开口处焊接有用于对废旧沥青进行分割的分割刃(8)，所述进料口(7)上顶端固定安装设置有挤压箱(9)，所述挤压箱(9)上顶端中部贯穿固定装置设置有电动伸缩杆(12)，所述电动伸缩杆(12)下端伸缩部分固定安装设置有挤压板(13)；

2.根据权利要求1所述的一种泡沫沥青冷再生装置，其特征在于：所述输送槽(1)后端呈向上倾斜状，所述输送轴(4)前后顶端通过转轴转动连接在输送槽(1)前后端内壁。

3.根据权利要求2所述的一种泡沫沥青冷再生装置，其特征在于：所述输送槽(1)后顶端下侧贯穿焊接有输送出口(6)，且输送出口(6)下端开口处与所述混合箱(2)上端前侧连通。

4.根据权利要求3所述的一种泡沫沥青冷再生装置，其特征在于：所述分割刃(8)数量有若干个，分别以所述进料口(7)上端开口处对称分布，所述挤压箱(9)上端前侧贯穿焊接有用于将废旧沥青投入至挤压箱(9)内部的投料口(10)。

5.根据权利要求4所述的一种泡沫沥青冷再生装置，其特征在于：所述挤压板(13)外周面贴合活动连接在挤压箱(9)上端内壁，所述挤压板(13)上端面两侧固定安装设置有限位滑杆(14)，且限位滑杆(14)数量有两个，分别以所述挤压板(13)上端面两侧对称分布，所述限位滑杆(14)上端贴合活动连接在挤压箱(9)上顶端两侧。

6.根据权利要求5所述的一种泡沫沥青冷再生装置，其特征在于：所述加热器(20)的加热铜管部分贯穿延伸至热水箱(18)内底部，所述搅拌轴(25)前后端通过转轴转动连接在混合箱(2)前端内壁。

7.根据权利要求6所述的一种泡沫沥青冷再生装置，其特征在于：所述混合箱(2)上端前侧贯穿焊接有加剂口(27)混合箱(2)下底端后侧贯穿焊接有排料口(11)，且排料口(11)下端固定安装设置有启闭阀门。

技术总结
本技术公开了一种泡沫沥青冷再生装置，包括输送槽、混合箱和热水箱，所述输送槽上顶端中部固定安装设置有第一减速电机，所述第一减速电机前端传动轴部分固定安装设置有输送轴，所述输送槽外曲面固定安装设置有螺旋输送桨，所述输送槽前端上侧贯穿焊接有进料口，所述进料口上端开口处焊接有用于对废旧沥青进行分割的分割刃，所述进料口上顶端固定安装设置有挤压箱，所述挤压箱上顶端中部贯穿固定装置设置有电动伸缩杆，所述电动伸缩杆下端伸缩部分固定安装设置有挤压板；所述输送槽中部外曲面固定安装设置有加热腔。本技术实现了对废旧沥青进行分割输送的同时，可以对输送的废旧沥青进行加热的作用。

技术研发人员：张玉红,胡燕,吴成星,赵爱华,赵赞华,孙鹏飞,彭启东,徐旭阳,王峻
受保护的技术使用者：信阳信通公路勘察设计有限公司
技术研发日：20231215
技术公布日：2024/12/5
