一种沥青混合料再生加工装置的制作方法

本技术涉及沥青加工，具体涉及一种沥青混合料再生加工装置。

背景技术：

1、沥青混合料是由矿料与沥青混合料拌和而成的混合料的总称，在沥青混合料在使用一些年头后，容易出现开裂的情况，进而需要将旧的沥青混合料清理出来进行回收，并将其重新加工后铺设在原来的位置上，实现沥青混合料的再生再利用。

2、现有技术中，公开号为cn219430439u的专利文件中，提出一种再生沥青混合料加工用高效混合装置，包括安装底板、推杆和箱体，所述推杆的一侧安装有两个安装底板，且两个安装底板的顶端安装有箱体，所述箱体的内部中间位置安装有加热棒，所述箱体的内部安装有搅拌轴，所述箱体的顶端中间位置安装有第二电机，且第二电机的输出端安装有转轴，所述转轴的外侧套设有转盘，所述箱体的顶端一圈设有环形滑槽，所述环形滑槽的内部滑动安装有电机箱，且电机箱的两端安装有支撑杆，所述支撑杆与转盘相连接。本实用新型通过搅拌轴沿着环形滑槽在箱体的内部进行滑动的过程中，会对散落在箱体内部各个角落的沥青进行搅拌，致使箱体内部每一处存在的沥青都会被搅拌到，从而使沥青得到充分且均匀加热，避免了箱体内部沥青再生过程中出现受热不均匀的情况。

3、为了解决现有技术中的沥青混合料搅拌装置中的沥青存在受热不均匀的问题，现有技术是采用搅拌装置来辅助对沥青进行搅拌的方式进行处理，但是还会出现该装置在使用过程中对沥青加热时，不方便对沥青进行排出的情况，进而导致降低了沥青混合装置的实用性问题。

技术实现思路

1、本实用新型的目的在于提供一种沥青混合料再生加工装置，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种沥青混合料再生加工装置，适用于沥青加热混合，包括底座；设置在所述底座上表面的调节单元；设置在调节单元外表面的罐体；设置在所述罐体内部的搅拌组件；以及设置在所述罐体内部用于加热的加热单元，所述调节单元包括有设置在底座上表面的驱动组件和设置在驱动组件外表面的升降组件，所述罐体的一侧与底座的上表面转动连接，所述加热单元包括有设置在罐体内部的加热组件和设置在罐体内部的隔离组件。

4、本实用新型技术方案的进一步改进在于：所述驱动组件包括有支撑架，所述底座的上表面固定连接有固定座，所述固定座的内壁转动连接有液压缸，所述液压缸的伸缩端可拆卸式连接有铰接座。

5、本实用新型技术方案的进一步改进在于：所述升降组件包括有承重板，所述承重板的内部设置有缓冲弹簧，所述承重板的上表面与罐体的外表面固定连接。

6、采用上述技术方案，采用支撑架、缓冲弹簧、承重板、铰接座、液压缸和固定座的相互配合可方便调节罐体的角度，从而方便对沥青进行排出。

7、本实用新型技术方案的进一步改进在于：所述搅拌组件包括有驱动电机，所述驱动电机的一侧与罐体的外表面可拆卸式连接，所述驱动电机的另一侧固定连接有与罐体内壁转动连接的连接杆。

8、本实用新型技术方案的进一步改进在于：所述连接杆的外表面固定连接有搅拌叶，所述搅拌叶的外表面固定连接有缓流板。

9、采用上述技术方案，采用驱动电机、连接杆、搅拌叶和缓流板的相互配合可方便对罐体内部的沥青进行搅拌，从而增加加工装置的实用性。

10、本实用新型技术方案的进一步改进在于：所述加热组件包括有槽体，所述槽体的一侧与罐体的外表面固定连接，所述槽体的内壁可拆卸式连接有加热管，所述槽体的外表面固定连接有导热板。

11、本实用新型技术方案的进一步改进在于：所述隔离组件包括有隔离板，所述隔离板的外表面与罐体的内壁固定连接，所述隔离板的内壁设置有隔离网。

12、采用上述技术方案，采用槽体、导热板、加热管和隔离板的相互配合可方便对沥青进行加热，从而增加加工装置的功能性。

13、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

14、本实用新型提供一种沥青混合料再生加工装置，采用支撑架、缓冲弹簧、承重板、铰接座、液压缸和固定座的相互配合可方便调节罐体的角度，从而方便对沥青进行排出。

15、本实用新型提供一种沥青混合料再生加工装置，采用驱动电机、连接杆、搅拌叶和缓流板的相互配合可方便对罐体内部的沥青进行搅拌，从而增加加工装置的实用性。

16、本实用新型提供一种沥青混合料再生加工装置，采用槽体、导热板、加热管和隔离板的相互配合可方便对沥青进行加热，从而增加加工装置的功能性。

技术特征：

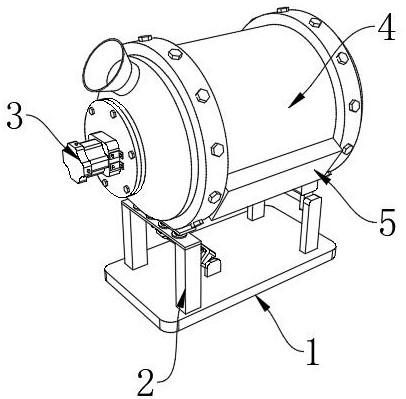

1.一种沥青混合料再生加工装置，适用于沥青加热混合，包括底座（1）；

2.根据权利要求1所述的一种沥青混合料再生加工装置，其特征在于：所述驱动组件包括有支撑架（21），所述底座（1）的上表面固定连接有固定座（26），所述固定座（26）的内壁转动连接有液压缸（25），所述液压缸（25）的伸缩端可拆卸式连接有铰接座（24）。

3.根据权利要求2所述的一种沥青混合料再生加工装置，其特征在于：所述升降组件包括有承重板（23），所述承重板（23）的内部设置有缓冲弹簧（22），所述承重板（23）的上表面与罐体（4）的外表面固定连接。

4.根据权利要求1所述的一种沥青混合料再生加工装置，其特征在于：所述搅拌组件（3）包括有驱动电机（31），所述驱动电机（31）的一侧与罐体（4）的外表面可拆卸式连接，所述驱动电机（31）的另一侧固定连接有与罐体（4）内壁转动连接的连接杆（32）。

5.根据权利要求4所述的一种沥青混合料再生加工装置，其特征在于：所述连接杆（32）的外表面固定连接有搅拌叶（33），所述搅拌叶（33）的外表面固定连接有缓流板（34）。

6.根据权利要求1所述的一种沥青混合料再生加工装置，其特征在于：所述加热组件包括有槽体（51），所述槽体（51）的一侧与罐体（4）的外表面固定连接，所述槽体（51）的内壁可拆卸式连接有加热管（53），所述槽体（51）的外表面固定连接有导热板（52）。

7.根据权利要求6所述的一种沥青混合料再生加工装置，其特征在于：所述隔离组件包括有隔离板（54），所述隔离板（54）的外表面与罐体（4）的内壁固定连接，所述隔离板（54）的内壁设置有隔离网（541）。

技术总结
本技术公开了一种沥青混合料再生加工装置，涉及沥青加工技术领域，适用于沥青加热混合，包括底座；设置在所述底座上表面的调节单元；设置在调节单元外表面的罐体；设置在所述罐体内部的搅拌组件；以及设置在所述罐体内部用于加热的加热单元，所述调节单元包括有设置在底座上表面的驱动组件和设置在驱动组件外表面的升降组件，所述罐体的一侧与底座的上表面转动连接，所述加热单元包括有设置在罐体内部的加热组件。本技术通过采用支撑架、缓冲弹簧、承重板、铰接座、液压缸和固定座的相互配合可方便调节罐体的角度，从而方便对沥青进行排出，采用槽体、导热板、加热管和隔离板的相互配合可对沥青进行加热，从而增加加工装置的功能性。

技术研发人员：武鸿星,鄢志强
受保护的技术使用者：九江新越沥青有限公司
技术研发日：20231227
技术公布日：2024/7/25
