推车式灭火器固定支架的制作方法

本技术涉及一种灭火器固定支架，具体为推车式灭火器固定支架，属于推车式灭火器固定支架。

背景技术：

1、灭火器是一种人们十分熟悉的消防必备器材。按其移动方式可分为手提式和推车式，而推车式灭火器具有移动方便、灭火剂容量大、灭火效果好的特点；按其充装的灭火剂可分为泡沫、二氧化碳、干粉、卤代烷、酸碱以及清水灭火器等。而其中的干粉灭火器和清水灭火器均以灭火器筒体内的压缩气体为动力而将灭火剂喷射到燃烧物上，以达到扑灭火灾的作用。

2、根据专利号cn208243955u本实用新型涉及一种推车式灭火器，包括钢质无缝气瓶瓶体和手推车，所述的钢质无缝气瓶瓶体通过固定箍固定在手推车上，所述的钢质无缝气瓶瓶体内设有虹吸管，钢质无缝气瓶瓶体的上端设有瓶阀，瓶阀上设有软管，软管的一端设有喷射嘴，所述手推车的底部设有托架，托架可以拖住钢质无缝气瓶瓶体的底部，所述手推车的车架的背面设有固定装置，通过固定装置可以固定喷射嘴。本实用新型一方面能够有效地对灭火器的瓶体进行很好的固定，另一方面瓶体的外部的防爆装置，在瓶体受到外力的撞击时，由橡胶块起到缓冲的作用，同时弹簧发生形变吸收撞击产生的能量，避免撞击的能量传递至瓶体，对瓶体造成破坏，具有很高的安全性。

3、以上对比文件中在对灭火器进行移动的过程中，并未考虑到，比如在山区使用时，当遇到连续下坡时，推车式灭火器需要极大的人力来拉动推车式的灭火器，一旦人员力量不够，巨大的冲击力将会造成使用人员的人身伤害，并且也更加浪费人力。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的就在于为了解决上述问题而提供推车式灭火器固定支架，以解决现有技术中在对灭火器进行移动的过程中，并未考虑到，比如在山区使用时，当遇到连续下坡时，推车式灭火器需要极大的人力来拉动推车式的灭火器，一旦人员力量不够，巨大的冲击力将会造成使用人员的人身伤害，并且也更加浪费人力的问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：推车式灭火器固定支架，包括固定支架本体，所述固定支架本体一侧设置有转动杆，所述转动杆外侧滑动连接有减速块，所述减速块一侧固定连接有齿条，所述齿条顶部设置有棘爪，所述棘爪内部固定连接有扭簧，所述齿条一侧滑动连接有两个第一滑块，所述第一滑块一侧固定连接有限位杆，所述齿条一侧设置有限位组件。

5、优选地，所述限位组件包括滑杆，所述滑杆滑动连接于齿条一侧，所述滑杆底部固定连接有连接块，所述连接块内部转动连接有转动轴，通过设置滑杆，以此可以对齿条进行限位，使齿条可以保持水平。

6、优选地，所述转动轴外侧固定连接有辊轮，所述辊轮外侧转动连接有支撑杆，所述支撑杆固定连接于固定支架本体底部，通过设置支撑杆，以此可以对固定支架本体进行支撑，同时方便把固定支架本体停靠在地面。

7、优选地，所述支撑杆内部开设有两个滑槽，所述限位杆与支撑杆之间通过滑槽滑动连接，通过设置滑槽，以此可以对限位杆进行限位，使限位杆在滑槽内部滑动。

8、优选地，所述转动轴外侧转动连接有竖板，所述竖板固定连接于转动杆一侧，所述竖板滑动连接于齿条一侧，通过设置竖板，以此可以对转动杆进行支撑。

9、优选地，所述固定支架本体顶部设置有灭火器本体，所述灭火器本体外侧设置有固定带，所述固定带固定连接于固定支架本体顶部，通过设置固定带，以此可以对灭火器本体进行固定。

10、优选地，所述固定支架本体一侧固定连接有把手，所述第一滑块一侧固定连接有支杆，所述支杆固定连接于扭簧一端。

11、本实用新型提供了推车式灭火器固定支架，其具备的有益效果如下：

12、1、该推车式灭火器固定支架，推动灭火器本体快速移动到灾情的位置，在移动的过程中，如果遇到一直下坡路，为了减缓下落的速度，避免由于冲击力太大，造成人拉不住推车，此时可以拉动齿条向一侧运动，齿条向一侧运动带动减速块向一侧运动，此时减速块可以与辊轮一侧微微贴合，此时齿条受到棘爪的限位，使齿条只能单向运动，以此来减缓辊轮转动的速度，进而可以防止推车移动过快，需要较大人力拉住推车，浪费人力，并且俯冲力过大也容易造成人身伤害。

13、2、该推车式灭火器固定支架，当齿条向一侧运动时，此时齿条可以沿着第一滑块和竖板一侧滑动，并且通过限位杆在滑槽内部滑动，以此可以对齿条和减速块的位置进行限位，使减速块和齿条的位置可以保持不动，以此方便对辊轮降低速度。

技术特征：

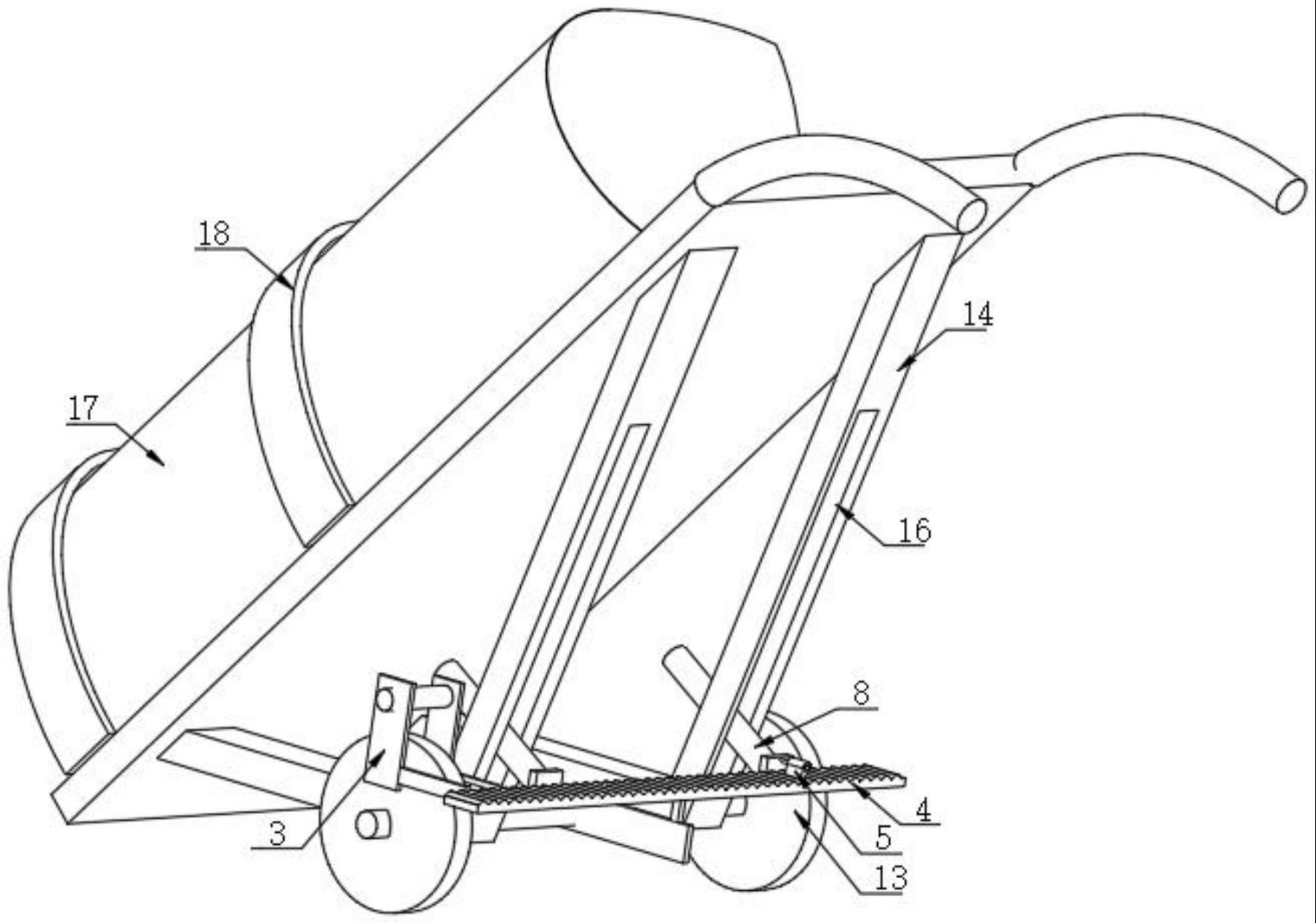

1.推车式灭火器固定支架，包括固定支架本体(1)，其特征在于：所述固定支架本体(1)一侧设置有转动杆(2)，所述转动杆(2)外侧滑动连接有减速块(3)，所述减速块(3)一侧固定连接有齿条(4)，所述齿条(4)顶部设置有棘爪(5)，所述棘爪(5)内部固定连接有扭簧(6)，所述齿条(4)一侧滑动连接有两个第一滑块(7)，所述第一滑块(7)一侧固定连接有限位杆(8)，所述齿条(4)一侧设置有限位组件。

2.根据权利要求1所述的推车式灭火器固定支架，其特征在于：所述限位组件包括滑杆(9)，所述滑杆(9)滑动连接于齿条(4)一侧，所述滑杆(9)底部固定连接有连接块(10)，所述连接块(10)内部转动连接有转动轴(12)。

3.根据权利要求2所述的推车式灭火器固定支架，其特征在于：所述转动轴(12)外侧固定连接有辊轮(13)，所述辊轮(13)外侧转动连接有支撑杆(14)，所述支撑杆(14)固定连接于固定支架本体(1)底部。

4.根据权利要求3所述的推车式灭火器固定支架，其特征在于：所述支撑杆(14)内部开设有两个滑槽(16)，所述限位杆(8)与支撑杆(14)之间通过滑槽(16)滑动连接。

5.根据权利要求2所述的推车式灭火器固定支架，其特征在于：所述转动轴(12)外侧转动连接有竖板(11)，所述竖板(11)固定连接于转动杆(2)一侧，所述竖板(11)滑动连接于齿条(4)一侧。

6.根据权利要求1所述的推车式灭火器固定支架，其特征在于：所述固定支架本体(1)顶部设置有灭火器本体(17)，所述灭火器本体(17)外侧设置有固定带(18)，所述固定带(18)固定连接于固定支架本体(1)顶部。

7.根据权利要求1所述的推车式灭火器固定支架，其特征在于：所述固定支架本体(1)一侧固定连接有把手，所述第一滑块(7)一侧固定连接有支杆(15)，所述支杆(15)固定连接于扭簧(6)一端。

技术总结
本技术提供推车式灭火器固定支架，涉及推车式灭火器固定支架技术领域。该推车式灭火器固定支架包括固定支架本体，所述固定支架本体一侧设置有转动杆，所述转动杆外侧滑动连接有减速块，所述减速块一侧固定连接有齿条，所述齿条顶部设置有棘爪。该推车式灭火器固定支架为了减缓下落的速度，避免由于冲击力太大，造成人拉不住推车，此时可以拉动齿条向一侧运动，齿条向一侧运动带动减速块向一侧运动，此时减速块可以与辊轮一侧微微贴合，此时齿条受到棘爪的限位，使齿条只能单向运动，以此来减缓辊轮转动的速度，进而可以防止推车移动过快，需要较大人力拉住推车，浪费人力，并且俯冲力过大也容易造成人身伤害。

技术研发人员：候增宝,程熙栋
受保护的技术使用者：青岛东升旭工贸有限公司
技术研发日：20221128
技术公布日：2024/1/12
