一种新型分区控制阀组的制作方法

本技术涉及控制阀组，特别地是一种新型分区控制阀组。

背景技术：

1、细水雾灭火系统根据细水雾喷头形式分为开式系统和闭式系统，分区控制阀组作为系统中不可或缺的一部分也被分为开式和闭式两种，它们的工作模式不一样，不能相互替换，只能用于单一的系统中。如果要实现开式系统和闭式系统的相互转换，就需要更换分区控制阀组，就会增加成本浪费资源。

2、因此，需要提供一种新型分区控制阀组，将开式分区控制阀组和闭式分区控制阀组集成于一体，开式系统和闭式系统都可以使用，更换使用系统也无需更换分区控制阀组。

技术实现思路

1、本实用新型的目的在于提供一种新型分区控制阀组，集成了开式分区控制阀和闭式分区控制阀的功能，既满足开式系统需求，也满足闭式系统需求，结构简单紧凑，安装方便快捷。

2、本实用新型通过以下技术方案实现的：

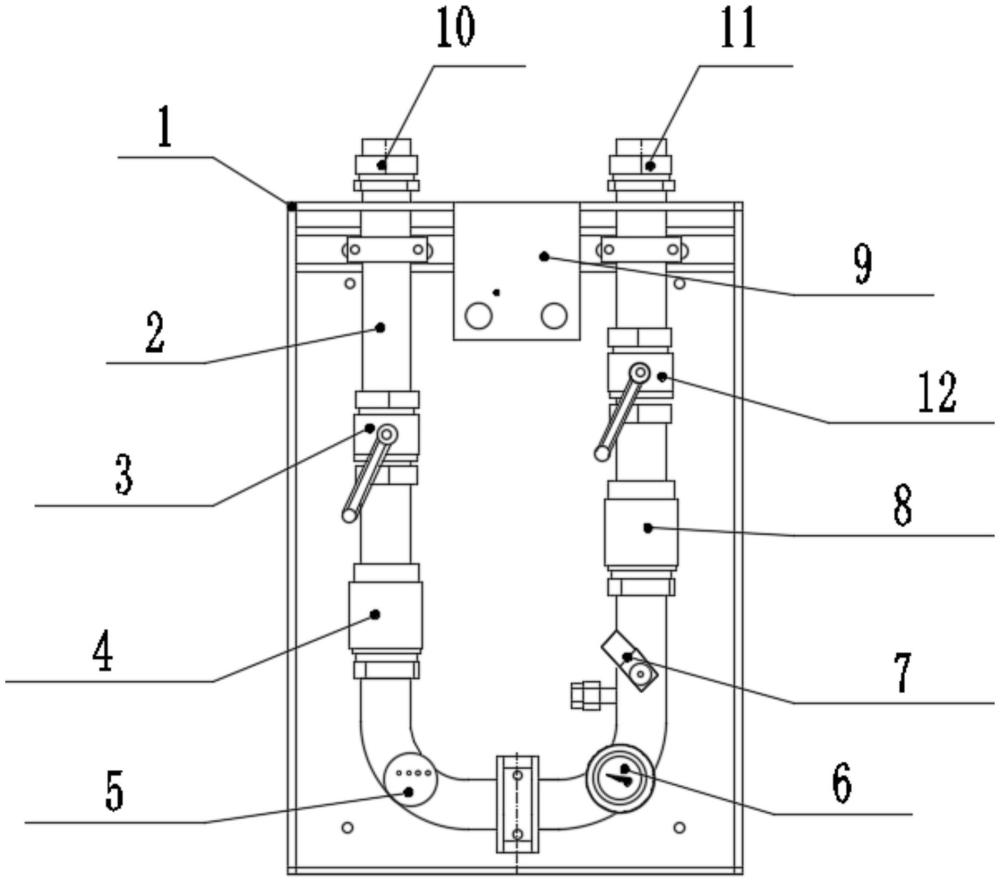

3、一种新型分区控制阀组，包括箱体，所述箱体的顶部分别设置有进水接头和出水接头；其中：所述箱体内分别设置有第一高压球阀、高压单向阀、分区控制阀和第二高压球阀；所述进水接头通过管道与所述第一高压球阀连接；所述第一高压球阀的出水端通过管道连接所述高压单向阀；所述高压单向阀的出水端通过管道与所述分区控制阀连接；所述分区控制阀的出水端通过管道与所述第二高压球阀连接；所述第二高压球阀的出水端通过管道与所述出水接头连接。

4、进一步作为本实用新型技术方案的改进，所述高压单向阀与所述分区控制阀之间安装有流量开关。

5、进一步作为本实用新型技术方案的改进，所述高压单向阀与所述分区控制阀之间安装有压力表。

6、进一步作为本实用新型技术方案的改进，所述高压单向阀与所述分区控制阀之间安装有压力控制器。

7、进一步作为本实用新型技术方案的改进，所述箱体上设置有配线盒。

8、本实用新型的有益效果：

9、本实用新型的分区控制阀组同时具备开式分区阀和闭式分区阀的功能，可以安装在细水雾灭火系统的开式系统中，也可以安装在细水雾灭火系统的闭式系统中，相比单一功能的分区控制阀功能更强大，适用场所更多；本实用新型分区控制阀组集成了开式分区控制阀和闭式分区控制阀的功能，既满足开式系统需求，也满足闭式系统需求，结构简单紧凑，安装方便快捷。

技术特征：

1.一种新型分区控制阀组，包括箱体，所述箱体的顶部分别设置有进水接头和出水接头；其特征在于：所述箱体内分别设置有第一高压球阀、高压单向阀、分区控制阀和第二高压球阀；所述进水接头通过管道与所述第一高压球阀连接；所述第一高压球阀的出水端通过管道连接所述高压单向阀；所述高压单向阀的出水端通过管道与所述分区控制阀连接；所述分区控制阀的出水端通过管道与所述第二高压球阀连接；所述第二高压球阀的出水端通过管道与所述出水接头连接。

2.根据权利要求1所述的一种新型分区控制阀组，其特征在于：所述高压单向阀与所述分区控制阀之间安装有流量开关。

3.根据权利要求1所述的一种新型分区控制阀组，其特征在于：所述高压单向阀与所述分区控制阀之间安装有压力表。

4.根据权利要求1所述的一种新型分区控制阀组，其特征在于：所述高压单向阀与所述分区控制阀之间安装有压力控制器。

5.根据权利要求1所述的一种新型分区控制阀组，其特征在于：所述箱体上设置有配线盒。

技术总结
本技术公开了一种新型分区控制阀组，包括箱体，所述箱体的顶部分别设置有进水接头和出水接头；所述箱体内分别设置有第一高压球阀、高压单向阀、分区控制阀和第二高压球阀；所述进水接头通过管道与所述第一高压球阀连接；所述第一高压球阀的出水端通过管道连接所述高压单向阀；所述高压单向阀的出水端通过管道与所述分区控制阀连接；所述分区控制阀的出水端通过管道与所述第二高压球阀连接；所述第二高压球阀的出水端通过管道与所述出水接头连接；本技术集成了开式分区控制阀和闭式分区控制阀的功能，既满足开式系统需求，也满足闭式系统需求，结构简单紧凑，安装方便快捷。

技术研发人员：孙嘉豪,杨光,颜琼
受保护的技术使用者：广州市白云泵业集团有限公司
技术研发日：20231121
技术公布日：2024/6/23
