一种呼吸器佩戴定位装置

 本技术涉及呼吸器，更具体地说，特别涉及一种呼吸器佩戴定位装置。

背景技术：

1、呼吸器包括呼吸面罩，呼吸面罩有一个过滤空气入口和一个呼气出口，这些呼吸器可以是被称为面罩呼吸器，这样的呼吸器可以称为全脸面罩的呼吸器，使用这些类型的呼吸器，佩戴者可通过吸一口气、从而在面罩中产生负压，来通过过滤空气的入口吸入空气，当佩戴者呼气时，从佩戴者的嘴部呼出的气体在面罩中产生一正压，当正气压达到某一水平压力时，就使呼气的气体从面罩内向外排出。

2、呼吸面罩在使用的过程中，由于呼吸面罩需要戴在脸上，而边缘处还需与面部严密紧贴不留缝隙，如果只靠松紧绳把呼吸面罩戴在脸上，长期使用呼吸面罩松紧绳就会松散，呼吸面罩靠自身重力会向下滑落，呼吸面罩的边缘处就无法紧密的贴合在脸部上而出现缝隙。

技术实现思路

1、为了解决上述技术问题，本实用新型提供一种呼吸器佩戴定位装置，以解决现有呼吸面罩需要戴在脸上，而边缘处还需与面部严密紧贴不留缝隙，如果只靠松紧绳把呼吸面罩戴在脸上，长期使用呼吸面罩松紧绳就会松散，呼吸面罩靠自身重力会向下滑落，呼吸面罩的边缘处就无法紧密的贴合在脸部上而出现缝隙的问题。

2、本实用新型一种呼吸器佩戴定位装置的目的与功效，由以下具体技术手段所达成：

3、一种呼吸器佩戴定位装置，包括呼吸面罩；所述呼吸面罩后端的中部安插有贯穿的连接管；所述呼吸面罩外端的两侧壁上均固定安装有相互对称的固定耳板，而固定耳板的外侧壁上固定安装有固定耳环；上端两个所述固定耳板上固定绑有松紧绳；下端两个所述固定耳板上固定绑有松紧绳；所述呼吸面罩的上端两端分别固定安装有侧边板，而两块侧边板上的结构相一致；

4、所述呼吸面罩两端外侧壁的中部均固定安装有固定块，而固定块的外端处开设有贯穿的矩形孔，两个所述固定块外侧壁的中部分别开设有贯穿的圆孔，两个所述固定块的内端处分别开设有贯穿的塑料带孔，而塑料带孔内端的内侧壁上开设有限位槽，且塑料带孔外端的内侧壁上开设有贯穿的缓冲孔；

5、两个所述固定块的圆孔处分别安插有贯穿的限位杆，而限位杆的环形侧壁上套有弹簧，两根所述限位杆的外端处分别固定安装有防脱板，而防脱板外端的侧壁上固定安装有挡头，两个所述塑料带孔内安插有贯穿的稳定带，而稳定带后端的两端均匀的开设有贯穿的限位孔。

6、进一步的，所述侧边板的前侧壁上固定安装有相互对称的延伸板，而延伸板上开设有相互平行的导向槽。

7、进一步的，所述侧边板的前侧壁上固定安装有相互对称的弹簧杆，上端两根所述弹簧杆的前端处连接有密封条板，下端两根所述弹簧杆的前端处连接有密封条板。

8、进一步的，所述密封条板内端的侧壁上固定安装有相互平行的导向条，所述密封条板的后侧壁上开设有相互对称的缓冲槽。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、呼吸面罩戴在脸上时，两块密封条板的槽口处分别会紧贴在额头和下颚处，而呼吸面罩两端的内侧壁会紧贴在两端的腮部处，让整个呼吸面罩严密的紧贴在面部上不留缝隙，稳定带能够把呼吸面罩严密的紧固在面部上，呼吸面罩受到触碰或拉扯时也不会向下滑落，呼吸面罩的边缘处也不会出现缝隙，当松紧绳的弹性消失后，使用稳定带也能定位住呼吸面罩从而继续使用；

11、2、根据个人头型的大小，抓住稳定带的后端向前拉动，让稳定带紧固定位在后头颅的中部处，用限位杆的内端贯穿限位孔安插在限位槽中，对稳定带进行限制，同时也对呼吸面罩进行暂时的固定限制，整个呼吸面罩可以适用于不同人员的使用。

12、本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

技术特征：

1.一种呼吸器佩戴定位装置，包括：呼吸面罩（1）；所述呼吸面罩（1）后端的中部安插有贯穿的连接管；其特征在于，所述呼吸面罩（1）外端的两侧壁上均固定安装有相互对称的固定耳板（101），而固定耳板（101）的外侧壁上固定安装有固定耳环（102）；上端两个所述固定耳板（101）上固定绑有松紧绳（103）；下端两个所述固定耳板（101）上固定绑有松紧绳（103）；

2.如权利要求1所述一种呼吸器佩戴定位装置，其特征在于：所述侧边板（2）的前侧壁上固定安装有相互对称的延伸板（201），而延伸板（201）上开设有相互平行的导向槽（202）。

3.如权利要求1所述一种呼吸器佩戴定位装置，其特征在于：所述侧边板（2）的前侧壁上固定安装有相互对称的弹簧杆（203），上端两根所述弹簧杆（203）的前端处连接有密封条板（204），下端两根所述弹簧杆（203）的前端处连接有密封条板（204）。

4.如权利要求3所述一种呼吸器佩戴定位装置，其特征在于：所述密封条板（204）内端的侧壁上固定安装有相互平行的导向条（205），所述密封条板（204）的后侧壁上开设有相互对称的缓冲槽（206）。

5.如权利要求1所述一种呼吸器佩戴定位装置，其特征在于：两个所述固定块（3）的内端处分别开设有贯穿的塑料带孔（301），而塑料带孔（301）内端的内侧壁上开设有限位槽（302），且塑料带孔（301）外端的内侧壁上开设有贯穿的缓冲孔（303）。

6.如权利要求1所述一种呼吸器佩戴定位装置，其特征在于：两个所述固定块（3）的圆孔处分别安插有贯穿的限位杆（304），而限位杆（304）的环形侧壁上套有弹簧，两根所述限位杆（304）的外端处分别固定安装有防脱板（305），而防脱板（305）外端的侧壁上固定安装有挡头（306）。

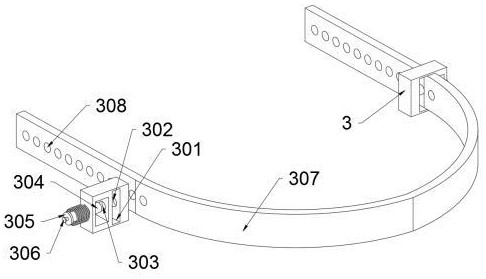

7.如权利要求5所述一种呼吸器佩戴定位装置，其特征在于：两个所述塑料带孔（301）内安插有贯穿的稳定带（307），而稳定带（307）后端的两端均匀的开设有贯穿的限位孔（308）。

技术总结
本技术提供一种呼吸器佩戴定位装置，涉及呼吸器技术领域，以解决现有呼吸面罩需要戴在脸上，而边缘处还需与面部严密紧贴不留缝隙，如果只靠松紧绳把呼吸面罩戴在脸上，长期使用呼吸面罩松紧绳就会松散，呼吸面罩靠自身重力会向下滑落，呼吸面罩的边缘处就无法紧密的贴合在脸部上而出现缝隙的问题，包括呼吸面罩；所述呼吸面罩后端的中部安插有贯穿的连接管；所述呼吸面罩外端的两侧壁上均固定安装有相互对称的固定耳板，而固定耳板的外侧壁上固定安装有固定耳环。本技术中让整个呼吸面罩严密的紧贴在面部上不留缝隙，稳定带能够把呼吸面罩严密的紧固在面部上，呼吸面罩受到触碰或拉扯时也不会向下滑落。
