一种半自动钉箱机

本技术涉及纸箱生产加工的，特别涉及一种半自动钉箱机。

背景技术：

1、纸箱在生产加工的过程中，需要对纸板进行粘钉，通过粘钉能够将纸板连接成环形，然后再进行成型步骤；

2、如专利申请号cn207088580u公开了一种半自动钉箱机，该专利当需要调整打钉方向时，逆向旋转定位杆3112，控制转动杆311转动，使得打钉的方向发生改变，然后旋紧定位杆3112使得定位杆3112紧紧抵接在转动杆311的侧壁上，完成对打钉组件313的固定，并且最后通过打钉组件313进行打钉工作；

3、该专利在进行钉箱的过程中，人工手动操作的步骤依然较多，容易发生定位不精确的稳定，造成纸板粘钉的位置不符合标准，产生残次品。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种半自动钉箱机，以解决背景技术中描述的现有技术中纸箱半自动钉箱机手动操作步骤较多，容易产生定位精度不高的问题。

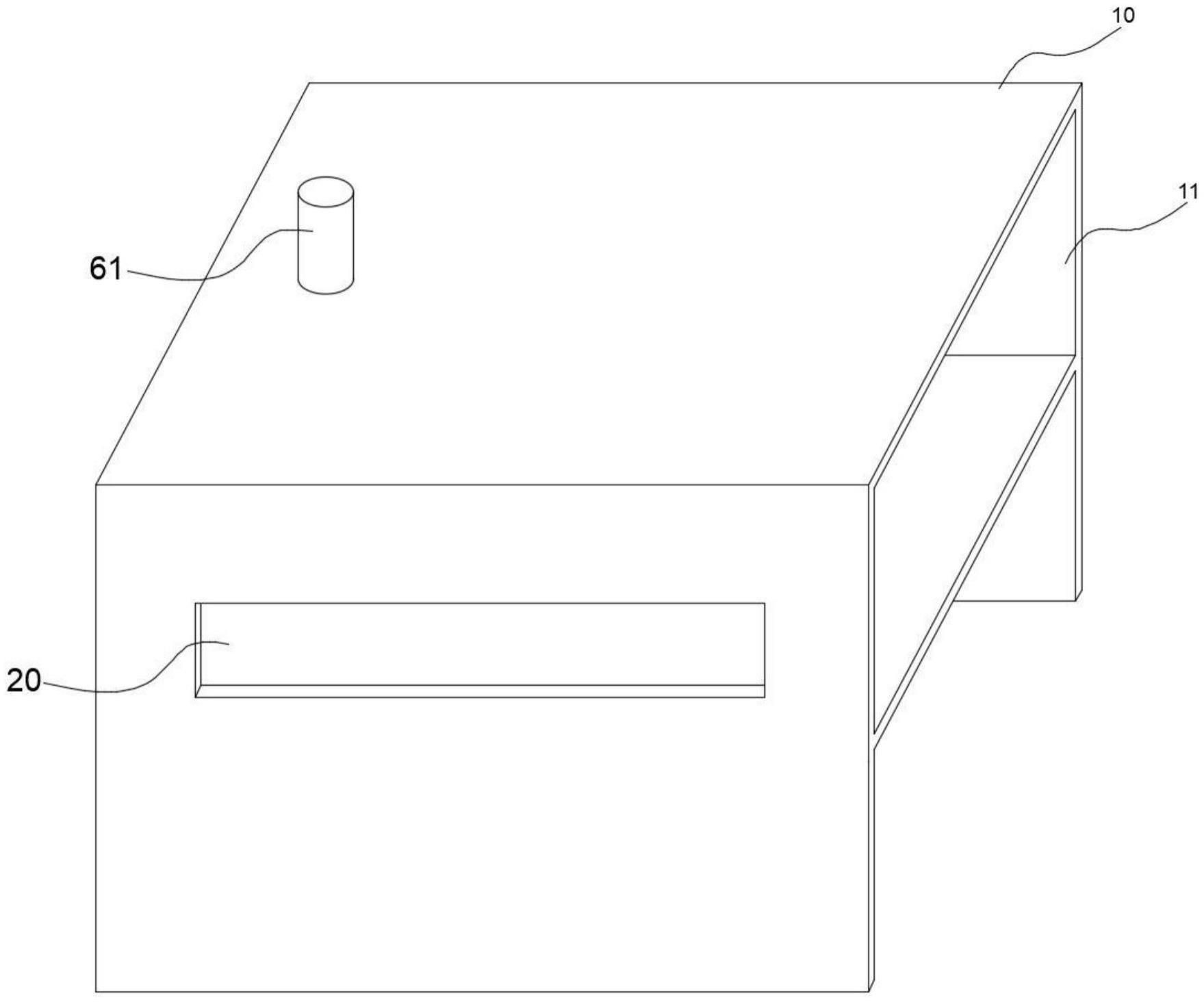

2、为解决上述问题，本实用新型提供以下的技术方案：一种半自动钉箱机，包括一箱体，一侧侧壁具有进料口、另一侧侧壁具有出料口；一转盘，位于箱体内，上表面具有若干呈环形排列的定位槽；一转动柱，可转动的设置于箱体的下端壁上；若干定位板，分别固定连接于定位槽的侧壁上；其中，该定位板上具有若干贯穿定位板并可移动的推板；一升降板，可升降的设置于箱体的上端壁上；若干打钉机头，分别固定连接于升降板的下表面。

3、优选的：该定位板对应推板的位置具有第一滑孔、该定位槽的底部对应第一滑孔的位置具有第二滑孔，该推板滑动贯穿第一滑孔、第二滑孔。

4、优选的：该升降板的下表面通过若干弹簧分别与若干压板固定连接，该压板上固定连接有滑动贯穿弹簧和升降板的导向杆。

5、优选的：该压板与打钉机头位置交错。

6、采用以上技术方案的有益效果是：

7、本申请通过设置的转动柱带动转盘转动，转盘带动定位槽内的纸板转动，使得纸板转动至打钉机头的位置，然后升降板带动打钉机头向下移动，能够对纸板进行打钉，并且压板能够先将纸板压紧在定位板上，提高打钉的稳定性。

技术特征：

1.一种半自动钉箱机，其特征在于，包括

2.根据权利要求1所述的一种半自动钉箱机，其特征在于，该定位板对应推板的位置具有第一滑孔、该定位槽的底部对应第一滑孔的位置具有第二滑孔，该推板滑动贯穿第一滑孔、第二滑孔。

3.根据权利要求1所述的一种半自动钉箱机，其特征在于，该升降板的下表面通过若干弹簧分别与若干压板固定连接，该压板上固定连接有滑动贯穿弹簧和升降板的导向杆。

4.根据权利要求3所述的一种半自动钉箱机，其特征在于，该压板与打钉机头位置交错。

技术总结
本技术公开了一种半自动钉箱机,涉及纸箱生产加工的技术领域，包括箱体，一侧侧壁具有进料口、另一侧侧壁具有出料口；转盘，位于箱体内，上表面具有若干呈环形排列的定位槽；转动柱，可转动的设置于箱体的下端壁上；若干定位板，分别固定连接于定位槽的侧壁上；其中，该定位板上具有若干贯穿定位板并可移动的推板；升降板，可升降的设置于箱体的上端壁上；若干打钉机头，分别固定连接于升降板的下表面；本申请具有使用方便、人工操作步骤少等优点。

技术研发人员：林迅,姜乃君
受保护的技术使用者：滁州职业技术学院
技术研发日：20230209
技术公布日：2024/1/13
