一种分级式蚕茧筛选装置的制作方法

本技术涉及蚕茧筛选，特别涉及一种分级式蚕茧筛选装置。

背景技术：

1、选茧，是指根据制丝工艺要求对原料茧进行选剔分类的工艺过程，由于蚕本身体质和结茧时的环境不同，以及受收茧、烘茧、运输等影响，往往有一部分难以缫制高级生丝的次茧和不能缫丝的下茧，以及茧内有两粒或两粒以上蚕蛹的双宫茧等，即使是同一品种的蚕茧，茧形大小、茧层厚薄、色泽等也有差异。

2、目前，公告号为cn218059310u的中国专利，公开了一种气动式蚕茧快速分离筛选装置，包括支撑架、筛盘、安装架和筛网，所述支撑架的一侧固定安装有安装架，所述安装架的顶部安装有筛盘，所述筛盘的内腔底部设有筛网，所述支撑架的内腔顶部固定安装有水管，所述水管的底端固定安装有喷雾头，且喷雾头位于筛盘的顶部，所述筛网的圆心顶部固定安装有转轴，所述转轴的顶部固定安装有电机，所述转轴的一侧固定连接有抚平架；通过设置水管和喷雾头使其筛分时将蚕茧进行喷水，这样降低蚕茧表面的蓬松性，使其蚕茧之间不会粘连在一起，这样在振动筛选的时候蚕茧之间轻松分离开完成筛选工作，使其筛选更加轻松顺利；而且烘干箱的设置使其分离后湿润的蚕茧可以进行烘干恢复干燥状态。

3、而现有的分级式蚕茧筛选装置大多不便于进行辅助筛选的工作，因蚕茧在筛选时容易出现粘连的情况，容易导致筛选装置的筛网部位出现堆积的情况，后续震筛过程较为困难，不便于进行快速筛选的工作，筛选效率较低，不便于使用者使用。

技术实现思路

1、本实用新型提供一种分级式蚕茧筛选装置，旨在解决现有的分级式蚕茧筛选装置大多不便于进行辅助筛选的工作，因蚕茧在筛选时容易出现粘连的情况，容易导致筛选装置的筛网部位出现堆积的情况，后续震筛过程较为困难，不便于进行快速筛选的工作，筛选效率较低，从而影响使用效果的问题。

2、本实用新型是这样实现的，一种分级式蚕茧筛选装置，包括固定架和固定板，所述固定架的顶部设置有支撑架，所述支撑架的内壁转动连接有搅拌轴，所述搅拌轴的表面栓接有转板，所述转板的表面栓接有抚平机构，所述支撑架的底部设置有分级架，所述固定板的顶部栓接有振动器；

3、所述抚平机构包括活动板、固定柱和橡胶块，所述橡胶块的顶部与固定柱的底部栓接，所述固定柱的顶部与活动板的底部栓接，所述活动板靠近转板的一侧与转板栓接。

4、为了达到转动电机带动转轴进行转动的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述支撑架的顶部栓接有转动电机，所述转动电机的输出端栓接有转轴，所述转轴的底部与搅拌轴的顶部栓接。

5、为了达到固定块位置固定的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述转动电机的左侧栓接有固定块，所述固定块的左侧栓接有连接板，所述连接板的底部与支撑架的顶部栓接。

6、为了达到连接块将固定板位置进行限制的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述固定架靠近固定板的一侧栓接有连接块，所述连接块靠近固定板的一侧与固定板栓接。

7、为了达到振动器带动振动板进行振动的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述振动器的顶部栓接有振动板，所述振动板的顶部与分级架的底部栓接。

8、为了达到振动板通过伸缩杆进行稳定活动的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述振动板的底部栓接有伸缩杆，所述伸缩杆的底部与固定板的顶部栓接。

9、为了达到振动板通过弹簧进行缓冲的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述伸缩杆的表面套设有弹簧，所述弹簧的底部与固定板的顶部焊接，所述弹簧的顶部与振动板的底部焊接。

10、为了达到围挡板位置固定的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述分级架的顶部栓接有围挡板，所述分级架的底部栓接有分料架。

11、为了达到搅拌轴在分级架内壁转动的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述转板的内壁开设有与搅拌轴配合使用的安装孔，所述分级架的内壁开设有与搅拌轴配合使用的转动孔。

12、为了达到拉板位置固定的效果，作为本实用新型的一种分级式蚕茧筛选装置优选的，所述分级架的底部放置有收料盒，所述收料盒的前侧栓接有拉板。

13、与现有技术相比，本实用新型的有益效果是：

14、该分级式蚕茧筛选装置，通过设置固定架、固定板、支撑架、搅拌轴、转板、抚平机构、分级架和振动器，使用时通过支撑架固定在固定架的顶部，接着通过固定柱与活动板的位置进行固定，便于后续通过搅拌轴带动转板进行转动，转板转动的同时会带动活动板和固定柱进行转动，便于后续通过固定柱带动橡胶块进行活动，避免分级架的顶部出现蚕茧堆积的情况，便于加快筛选效率，接着工作人员将蚕茧倾倒至分级架的顶部，便于通过振动器进行输出，便于振动器进行稳定振动的工作，使振动器将蚕茧振动至对应的分级架，蚕茧筛选过程较为便捷快速，便于使用者使用。

技术特征：

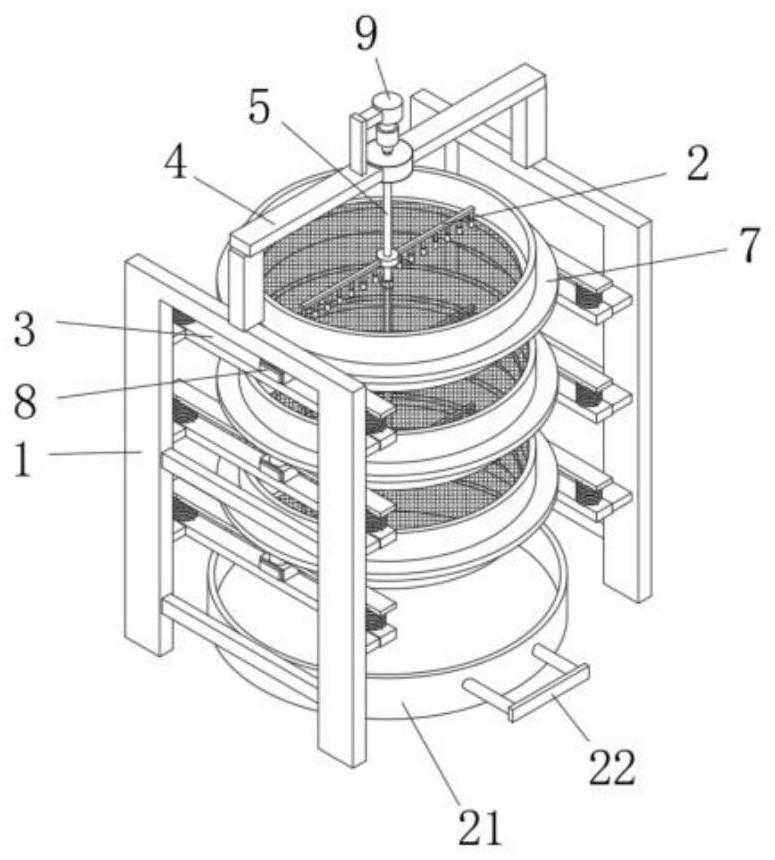

1.一种分级式蚕茧筛选装置，包括固定架(1)和固定板(3)，其特征在于：所述固定架(1)的顶部设置有支撑架(4)，所述支撑架(4)的内壁转动连接有搅拌轴(5)，所述搅拌轴(5)的表面栓接有转板(6)，所述转板(6)的表面栓接有抚平机构(2)，所述支撑架(4)的底部设置有分级架(7)，所述固定板(3)的顶部栓接有振动器(8)；

2.根据权利要求1所述的一种分级式蚕茧筛选装置，其特征在于：所述支撑架(4)的顶部栓接有转动电机(9)，所述转动电机(9)的输出端栓接有转轴(10)，所述转轴(10)的底部与搅拌轴(5)的顶部栓接。

3.根据权利要求2所述的一种分级式蚕茧筛选装置，其特征在于：所述转动电机(9)的左侧栓接有固定块(11)，所述固定块(11)的左侧栓接有连接板(12)，所述连接板(12)的底部与支撑架(4)的顶部栓接。

4.根据权利要求1所述的一种分级式蚕茧筛选装置，其特征在于：所述固定架(1)靠近固定板(3)的一侧栓接有连接块(13)，所述连接块(13)靠近固定板(3)的一侧与固定板(3)栓接。

5.根据权利要求1所述的一种分级式蚕茧筛选装置，其特征在于：所述振动器(8)的顶部栓接有振动板(14)，所述振动板(14)的顶部与分级架(7)的底部栓接。

6.根据权利要求5所述的一种分级式蚕茧筛选装置，其特征在于：所述振动板(14)的底部栓接有伸缩杆(15)，所述伸缩杆(15)的底部与固定板(3)的顶部栓接。

7.根据权利要求6所述的一种分级式蚕茧筛选装置，其特征在于：所述伸缩杆(15)的表面套设有弹簧(16)，所述弹簧(16)的底部与固定板(3)的顶部焊接，所述弹簧(16)的顶部与振动板(14)的底部焊接。

8.根据权利要求1所述的一种分级式蚕茧筛选装置，其特征在于：所述分级架(7)的顶部栓接有围挡板(17)，所述分级架(7)的底部栓接有分料架(18)。

9.根据权利要求1所述的一种分级式蚕茧筛选装置，其特征在于：所述转板(6)的内壁开设有与搅拌轴(5)配合使用的安装孔(19)，所述分级架(7)的内壁开设有与搅拌轴(5)配合使用的转动孔(20)。

10.根据权利要求1所述的一种分级式蚕茧筛选装置，其特征在于：所述分级架(7)的底部放置有收料盒(21)，所述收料盒(21)的前侧栓接有拉板(22)。

技术总结
本技术公开了一种分级式蚕茧筛选装置，属于蚕茧筛选技术领域，其技术方案要点包括固定架和固定板，所述固定架的顶部设置有支撑架，所述支撑架的内壁转动连接有搅拌轴，所述搅拌轴的表面栓接有转板，所述转板的表面栓接有抚平机构，所述支撑架的底部设置有分级架，所述固定板的顶部栓接有振动器，所述抚平机构包括活动板、固定柱和橡胶块，所述橡胶块的顶部与固定柱的底部栓接，解决了现有的分级式蚕茧筛选装置大多不便于进行辅助筛选的工作，因蚕茧在筛选时容易出现粘连的情况，容易导致筛选装置的筛网部位出现堆积的情况，后续震筛过程较为困难，不便于进行快速筛选的工作，筛选效率较低，从而影响使用效果的问题。

技术研发人员：陈绍雄,杨碧德,吴素萍,敖树刚
受保护的技术使用者：宁南县南丝路集团有限公司
技术研发日：20240418
技术公布日：2025/3/27
