一种印刷机用油墨喷涂器的制作方法

本技术属于印刷机，尤其涉及一种印刷机用油墨喷涂器。

背景技术：

1、油墨喷涂指通过借助于压力或离心力，将油墨分散成均匀而微细的雾滴，施涂于被涂物的表面的涂装方法，在印刷机领域，油墨喷涂器是不可或缺的部分，油墨是印刷过程中用于形成图文信息的物质，它直接决定印刷品上图像的阶调、色彩、清晰度等，油墨的含量直接影响印刷品的质量。

2、一般来说，油墨喷涂器在使用过程中喷墨器喷出的多余的油墨能够被油墨槽收集，从而便于对油墨进行二次利用，但是油墨在静止状态中会发生沉淀，在低温环境中回收的油墨还会出现结块、絮凝等现象，由此导致回收油墨的使用效果较差，因此，需要一种印刷机用油墨喷涂器。

3、需要说明的是，上述内容属于发明人的技术认知范畴，并不必然构成现有技术。

技术实现思路

1、为了解决上述问题，本实用新型的目的是提供一种印刷机用油墨喷涂器，具有能够回收多余的油墨，且能防止回收的油墨一直处于静止状态，从而造成油墨沉淀，减少因温度过低发生结块、絮凝的现象等。

2、为实现上述目的，本实用新型提出了一种印刷机用油墨喷涂器，包括喷涂箱，所述喷涂箱的外部固定安装有伺服电机，所述伺服电机的输出端延伸至所述喷涂箱内部，并固定安装有第一转轴，所述第一转轴的外部安装有传送辊，所述第一转轴外部位于所述传送辊右侧固定安装有第一齿轮，所述第一齿轮啮合有第二齿轮，所述第二齿轮的内部固定安装有第二转轴，所述第二转轴外部位于所述第二齿轮左侧安装有印刷辊，所述喷涂箱内部位于所述第一转轴正下方还设置有第三转轴，所述第三转轴的外部安装有搅拌叶片，所述第一转轴和第三转轴的外部套设有皮带，所述喷涂箱的一侧安装有油墨泵，所述油墨泵的内部设置有出墨管，所述喷涂箱的底部内壁还开设有矩形槽，所述矩形槽的内部安装有多个加热电阻丝，通过加热电阻丝可保证喷涂箱内保持一个相对较高的温度，避免了油墨出现变稠的情况。

3、在一个示例中，所述第一转轴远离所述伺服电机的一端与所述喷涂箱内壁转动连接，在一个示例中，所述第二转轴和第三转轴的两端均与所述喷涂箱内壁转动连接；启动伺服电机，第一转轴转动，通过齿轮一和齿轮二带动第二转轴转动，通过皮带带动第三转轴转动。

4、在一个示例中，所述出墨管远离所述油墨泵的一端延伸至所述喷涂箱内部，并通过横板固定安装有多个喷墨头，所述喷墨头与所述出墨管相连通，启动油墨泵，油墨通过出墨管从喷墨头喷出。

5、在一个示例中，所述油墨泵的顶部设置有进墨口，所述出墨管上设置有出墨阀门，通过进墨口可向油墨泵内加入油墨。

6、在一个示例中，所述喷涂箱的顶部安装有水泵，所述水泵的内部设置有出水管，所述出水管上设置有出水阀门，所述出水管远离所述水泵的一端与所述出墨管相连通，所述水泵的顶部设置进水口；当需要对印刷辊进行清洗时，打开出水阀门，水通过喷墨头对印刷辊表面清洗。

7、通过本实用新型提出的一种印刷机用油墨喷涂器能够带来如下有益效果：

8、1.本实用新型中，通过伺服电机、第一齿轮和皮带的配合能带动第一转轴、第二转轴、和第三转轴同时转动，提高能量利用率，当油墨喷射到印刷辊上时，多余的油墨滴落到喷涂箱内部，可以实现油墨的回收。

9、2.本实用新型中，第三转轴带动搅拌叶片对油墨进行搅动，避免油墨在静止状态中沉淀、变稠，通过加热电阻丝可保证喷涂箱内保持一个相对较高的温度，适宜的温度能够使油墨保持较佳的流动性，有利于油墨在油墨辊上涂覆均匀，避免了油墨出现结块、絮凝的情况。

技术特征：

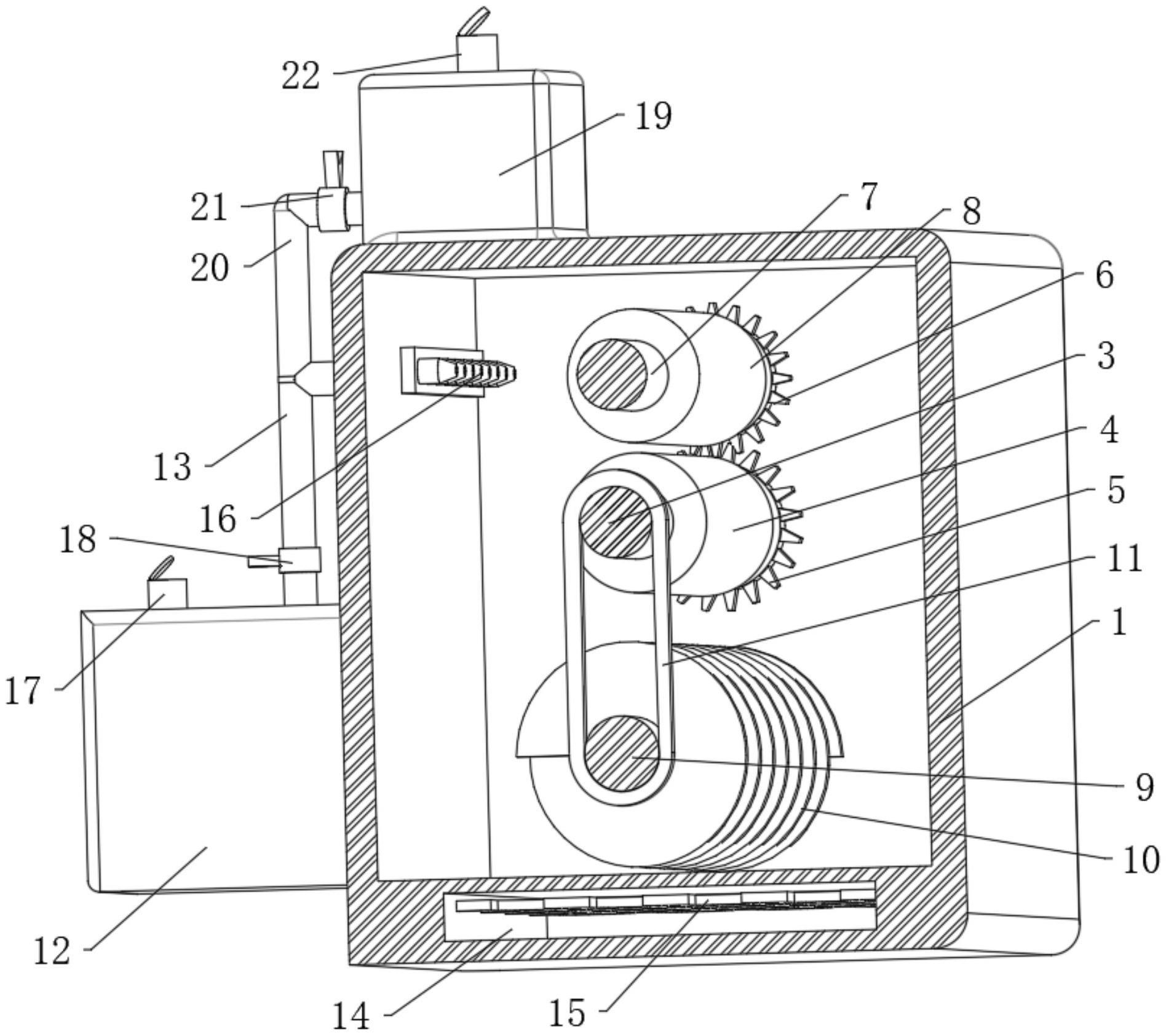

1.一种印刷机用油墨喷涂器，其特征在于，包括喷涂箱(1)，所述喷涂箱(1)的外部固定安装有伺服电机(2)，所述伺服电机(2)的输出端延伸至所述喷涂箱(1)内部，并固定安装有第一转轴(3)，所述第一转轴(3)的外部安装有传送辊(4)，所述第一转轴(3)外部位于所述传送辊(4)右侧固定安装有第一齿轮(5)，所述第一齿轮(5)啮合有第二齿轮(6)，所述第二齿轮(6)的内部固定安装有第二转轴(7)，所述第二转轴(7)外部位于所述第二齿轮(6)左侧安装有印刷辊(8)，所述喷涂箱(1)内部位于所述第一转轴(3)正下方还设置有第三转轴(9)，所述第三转轴(9)的外部安装有搅拌叶片(10)，所述第一转轴(3)和第三转轴(9)的外部套设有皮带(11)，所述喷涂箱(1)的一侧安装有油墨泵(12)，所述油墨泵(12)的内部设置有出墨管(13)，所述喷涂箱(1)的底部内壁还开设有矩形槽(14)，所述矩形槽(14)的内部安装有多个加热电阻丝(15)。

2.根据权利要求1所述的一种印刷机用油墨喷涂器，其特征在于，所述第一转轴(3)远离所述伺服电机(2)的一端与所述喷涂箱(1)内壁转动连接。

3.根据权利要求1所述的一种印刷机用油墨喷涂器，其特征在于，所述第二转轴(7)和第三转轴(9)的两端均与所述喷涂箱(1)内壁转动连接。

4.根据权利要求1所述的一种印刷机用油墨喷涂器，其特征在于，所述出墨管(13)远离所述油墨泵(12)的一端延伸至所述喷涂箱(1)内部，并通过横板固定安装有多个喷墨头(16)，所述喷墨头(16)与所述出墨管(13)相连通。

5.根据权利要求1所述的一种印刷机用油墨喷涂器，其特征在于，所述油墨泵(12)的顶部设置有进墨口(17)，所述出墨管(13)上设置有出墨阀门(18)。

6.根据权利要求1所述的一种印刷机用油墨喷涂器，其特征在于，所述喷涂箱(1)的顶部安装有水泵(19)，所述水泵(19)的内部设置有出水管(20)，所述出水管(20)上设置有出水阀门(21)，所述出水管(20)远离所述水泵(19)的一端与所述出墨管(13)相连通，所述水泵(19)的顶部设置进水口(22)。

技术总结
本技术公开了一种印刷机用油墨喷涂器，包括：喷涂箱，喷涂箱的外部固定安装有伺服电机，伺服电机的输出端延伸至喷涂箱内部，并固定安装有第一转轴，第一转轴的外部安装有传送辊，喷涂箱内部位于第一转轴正下方还设置有第三转轴，第三转轴的外部安装有搅拌叶片，第一转轴和第三转轴的外部套设有皮带，喷涂箱的底部内壁还开设有矩形槽，矩形槽的内部安装有多个加热电阻丝；本技术通过第三转轴带动搅拌叶片对油墨进行搅动，避免油墨在静止状态中沉淀、变稠，通过加热电阻丝可保证喷涂箱内保持一个相对较高的温度，避免了油墨出现结块、絮凝的情况。

技术研发人员：谢红干,周丰收,陈秋云,郝家杰
受保护的技术使用者：苏州云之安电子有限公司
技术研发日：20221014
技术公布日：2024/1/12
