一种全自动移印机的制作方法

本技术涉及移印机，具体是一种全自动移印机。

背景技术：

1、移印机是一种印刷设备，适用于塑胶、玩具、玻璃、金属、陶瓷、电子、ic封等，移印是一种间接的可凹胶头印刷技术，已成为各种物体表面印刷和装饰的一种主要方法。

2、现有技术中，存在问题如下：

3、现有技术中，大多移印机都是通过移印端上下往复移动进行涂料的蘸取，然后通过移动覆盖在工件上，进行工件的印刷工作，该过程中，需要将工件放置在移印端的下方位置处，导致在设置移印机的位置时，需要根据上料设备进行调节，不利于移印机的固定工作。

技术实现思路

1、本实用新型的目的在于提供一种全自动移印机，以解决上述背景技术中提出的问题。

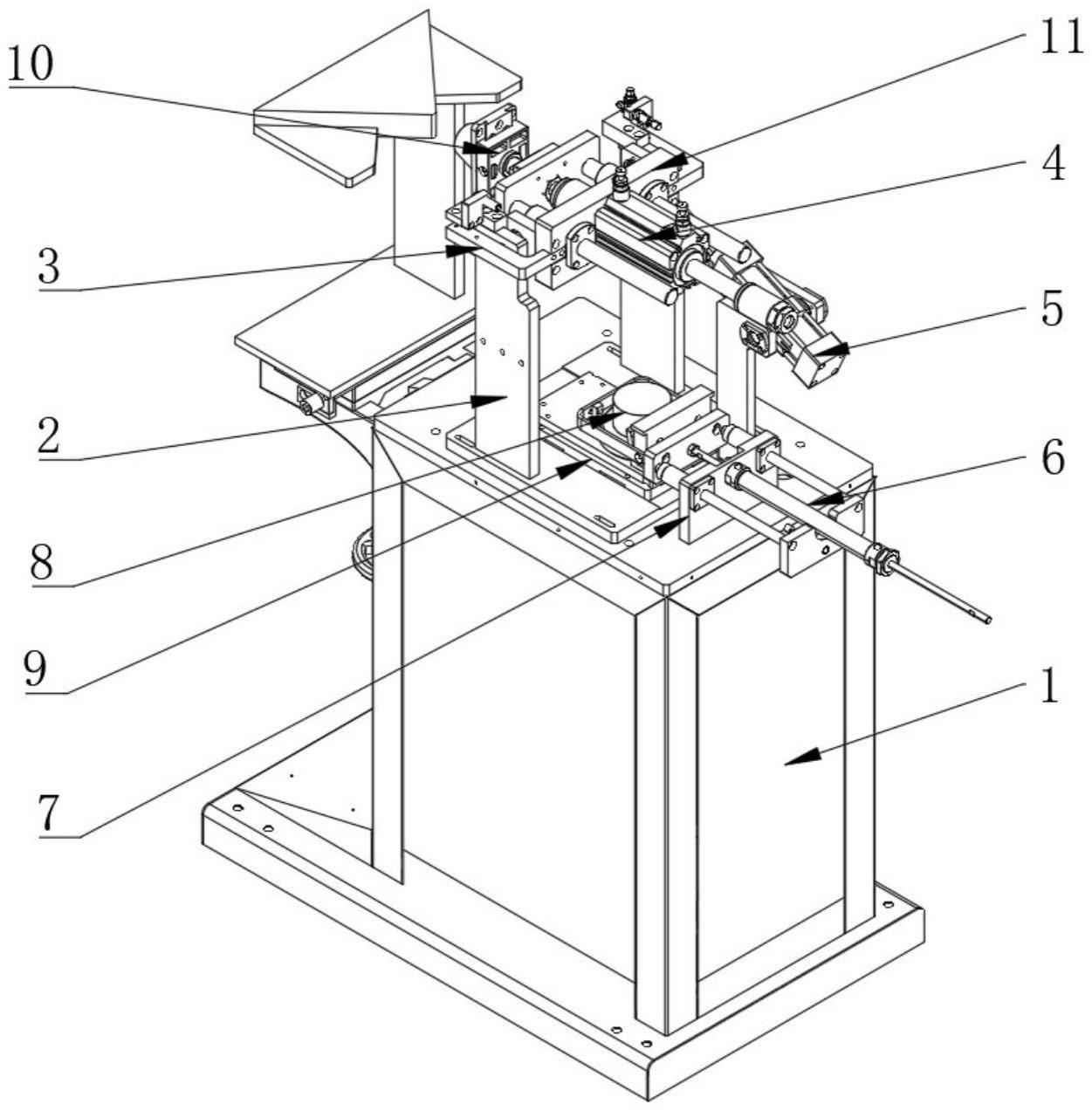

2、本实用新型的技术方案是：一种全自动移印机，包括：

3、机体；

4、两个支板，两个所述支板均设置在机体顶部；

5、两个连接臂，两个所述连接臂何两个支板一对一的转动连接；

6、连接板，所述连接板设置在两个连接臂上；

7、移印组件，所述移印组件设置在连接板一侧；

8、动力组件，所述动力组件设置在机体顶部，所述动力组件用于驱动两个连接臂旋转。

9、优选的，所述移印组件包括：

10、第一气缸，所述第一气缸设置在连接板一侧，所述第一气缸的输出端贯穿连接板；

11、移印端，所述移印端设置在第一气缸的输出端上。

12、优选的，所述动力组件包括：

13、支撑板，所述支撑板设置在机体顶部，所述支撑板为l型结构；

14、第二气缸，所述第二气缸转动设置在支撑板一侧，所述第二气缸的输出端和其中一个连接臂转动连接。

15、优选的，还包括：

16、底座，所述底座设置在机体顶部。

17、优选的，还包括：

18、固定板，所述固定板设置在机体顶部靠近底座处；

19、第三气缸，所述第三气缸设置在固定板一侧，所述第三气缸的输出端贯穿固定板。

20、优选的，还包括：

21、刮座，所述刮座设置在第三气缸的输出端上，所述刮座的底部和底座顶部相抵触。

22、本实用新型通过改进在此提供一种全自动移印机，与现有技术相比，具有如下改进及优点：

23、本实用新型通过设置的连接板、连接臂和动力组件，可以实现在使用过程中，通过动力组件驱动连接臂和连接板旋转，调节移印组件的方向，配合移印组件的伸缩，完成移印工作，进而实现了本移印机安装过程中，无需进行大量的位置调节工作。

技术特征：

1.一种全自动移印机，其特征在于，包括：

2.根据权利要求1所述的一种全自动移印机，其特征在于，所述移印组件包括：

3.根据权利要求1所述的一种全自动移印机，其特征在于，所述动力组件包括：

4.根据权利要求1所述的一种全自动移印机，其特征在于，还包括：

5.根据权利要求4所述的一种全自动移印机，其特征在于，还包括：

6.根据权利要求5所述的一种全自动移印机，其特征在于，还包括：

技术总结
本技术涉及移印机技术领域，具体是一种全自动移印机，包括：机体；两个支板，两个所述支板均设置在机体顶部；两个连接臂，两个所述连接臂何两个支板一对一的转动连接；连接板，所述连接板设置在两个连接臂上；移印组件，所述移印组件设置在连接板一侧，本技术能够通过动力组件驱动连接臂和连接板旋转，调节移印组件的方向，配合移印组件的伸缩，完成移印工作，进而实现了本移印机安装过程中，无需进行大量的位置调节工作。

技术研发人员：陈仕锋,陈镇文
受保护的技术使用者：东莞市纳百川智能自动化科技有限公司
技术研发日：20221129
技术公布日：2024/1/11
