清洗机的制作方法

【】本申请实施例涉及喷墨打印，尤其涉及一种清洗机。

背景技术

0、
背景技术：

1、目前工业喷墨打印机大都采用连续供墨系统，即打印机工作过程中通过供墨泵将外部的墨水供给到打印机墨盒中，使打印机墨盒始终是装满的状态，从而实现连续打印生产。在打印应用中，喷头喷孔因杂质或墨水凝结等原因堵塞总是在所难免。

2、传统清洗喷头的方法是采用注射器往喷头里面喷射清洗液的方式，把堵塞的喷头通道打通，再用无尘布沾清洗剂清洗喷头表面。此种方法对于喷头通道内的堵塞难以进行持续清洗，不仅难以使得喷头清洗干净，而且清洗操作也十分不便。

技术实现思路

0、
技术实现要素：

1、本申请实施例旨在提供一种清洗机，以缓解喷头清洗不干净以及清洗操作不便的技术问题。

2、本申请实施例为了解决其技术问题，采用以下技术方案：

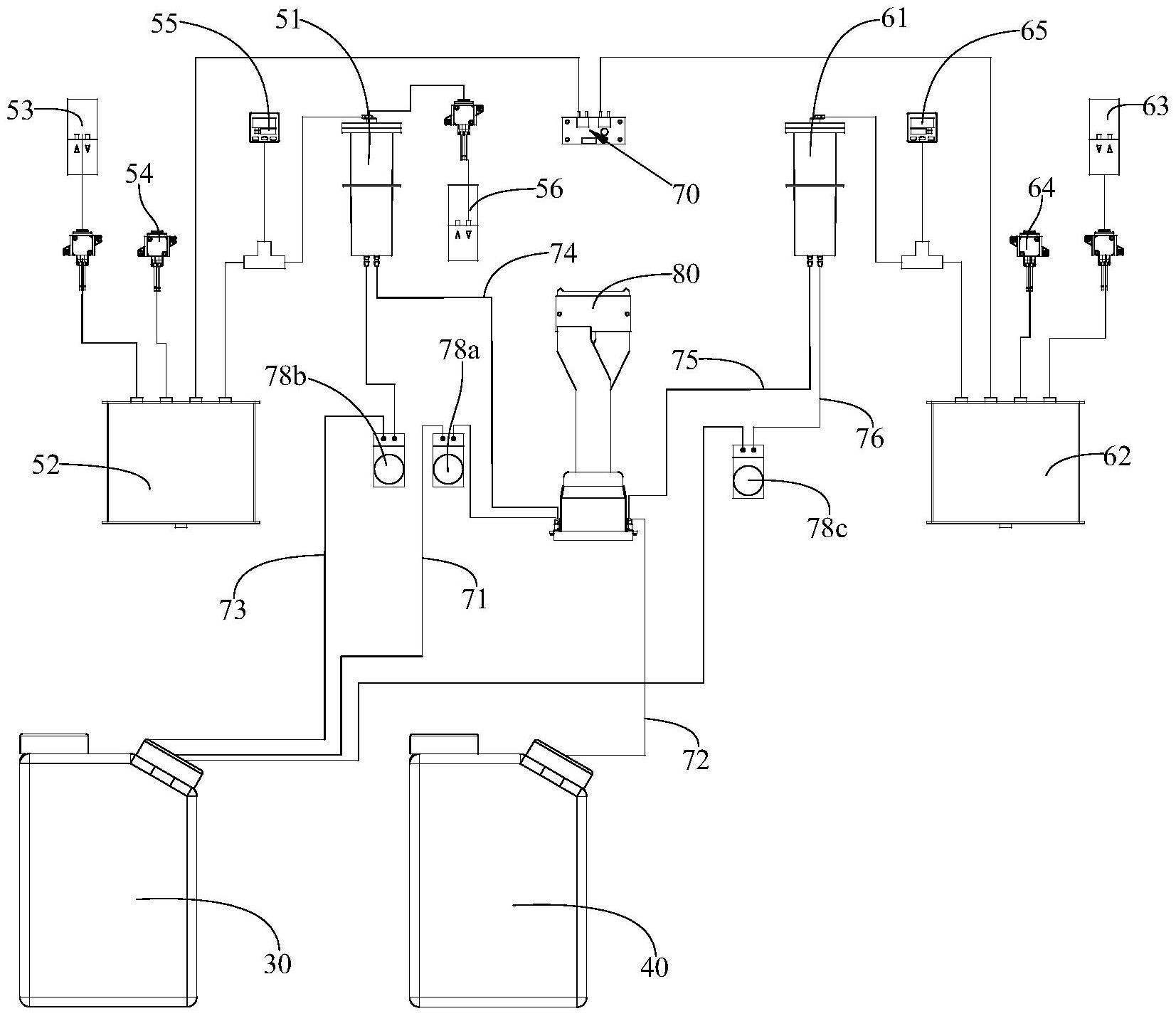

3、本申请的实施例提出了一种清洗机，用于清洗喷头，所述喷头具有容置腔以及与所述容置腔相通的进液口、出液口和喷孔，所述进液口连通于所述容置腔的底部，其特征在于，所述清洗机包括清洗箱、回收箱、第一负压机构、第二负压机构以及控制系统。清洗箱用于存储清洗液，所述清洗箱连接有用于连通所述进液口的第一管路。回收箱连接有用于连通所述出液口的第二管路。第一负压机构，通过第三管路与所述清洗箱连通，所述第一负压机构还连接有用于连通所述进液口的第四管路。第二负压机构，连接有用于连通所述出液口的第五管路，所述第二负压机构通过第六管路与所述清洗箱连通。控制系统，用于控制所述第一管路、第二管路、第三管路、第四管路、第五管路以及第六管路的通断以及控制所述第一负压机构和所述第二负压机构的负压。

4、在一些实施方式中，所述第一负压机构包括第一墨盒、第一负压罐以及第一泵体。第一墨盒通过所述第三管路与所述清洗箱连通，并连接有所述第四管路。第一负压罐连通于所述第一墨盒。第一泵体与所述第一负压罐连通，用于调整所述第一负压罐内的气压。

5、在一些实施方式中，所述第一负压机构还包括连通于所述第一负压罐的第一阀门，所述第一阀门用于调节所述第一负压罐内的气压。

6、在一些实施方式中，所述第一负压机构还包括压力表，所述压力表连通于所述第一负压罐，用于检测所述第一负压罐内气压。

7、在一些实施方式中，所述第一负压机构还包括第二泵体，所述第二泵体连通于所述第一墨盒，所述第二泵体用于调节所述第一墨盒内的气压。

8、在一些实施方式中，所述第二负压机构包括第二墨盒、第二负压罐以及第三泵体。第二墨盒连接有所述第五管路，并通过所述第六管路与所述清洗箱连通。第二负压罐连通于所述第二墨盒。第三泵体与所述第二负压罐连通，用于调整所述第二负压罐内的气压。

9、在一些实施方式中，所述清洗机还包括超声波清洗桶，所述喷头部分位于所述超声波清洗桶内，所述超声波清洗桶用于对所述喷头进行超声波清洗。

10、在一些实施方式中，所述超声波清洗桶内设置有超声波清洗剂，所述喷头部分浸没于所述清洗剂。

11、在一些实施方式中，所述清洗机还包括升降机构，所述升降机构与所述喷头传动连接，用于调节所述喷头的高度。

12、在一些实施方式中，所述升降机构包括滑轨和驱动件，所述驱动件用于驱动所述喷头沿所述滑轨移动

13、本申请实施例的有益效果是：

14、通过控制系统的控制可使得清洗机对喷头进行初步清洗以及循环清洗，不需要人工的手动清洗，不仅清洗操作方便，还可提高清洗效率。同时，进液口连通于容置腔的底部设置，以便于使得进入容置腔的清洗液能够自下而上的清洗容置腔，在第一负压机构和第二负压机构的作用下，可实现循环震荡清洗，以提高清洗效果。

15、上述说明仅是本申请技术方案的概述，为了能够更清楚了解本申请的技术手段，而可依照说明书的内容予以实施，并且为了让本申请的上述和其它目的、特征和优点能够更明显易懂，以下特举本申请的具体实施方式。

技术特征：

1.一种清洗机，用于清洗喷头，所述喷头具有容置腔以及与所述容置腔相通的进液口、出液口和喷孔，所述进液口连通于所述容置腔的底部，其特征在于，所述清洗机包括：

2.根据权利要求1所述的清洗机，其特征在于，所述第一负压机构包括：

3.根据权利要求2所述的清洗机，其特征在于，所述第一负压机构还包括连通于所述第一负压罐的第一阀门，所述第一阀门用于调节所述第一负压罐内的气压。

4.根据权利要求2所述的清洗机，其特征在于，所述第一负压机构还包括压力表，所述压力表连通于所述第一负压罐，用于检测所述第一负压罐内气压。

5.根据权利要求2所述的清洗机，其特征在于，所述第一负压机构还包括第二泵体，所述第二泵体连通于所述第一墨盒，所述第二泵体用于调节所述第一墨盒内的气压。

6.根据权利要求1所述的清洗机，其特征在于，所述第二负压机构包括：

7.根据权利要求1所述的清洗机，其特征在于，所述清洗机还包括超声波清洗桶，所述喷头部分位于所述超声波清洗桶内，所述超声波清洗桶用于对所述喷头进行超声波清洗。

8.根据权利要求7所述的清洗机，其特征在于，所述超声波清洗桶内设置有超声波清洗剂，所述喷头部分浸没于所述清洗剂。

9.根据权利要求1所述的清洗机，其特征在于，所述清洗机还包括升降机构，所述升降机构与所述喷头传动连接，用于调节所述喷头的高度。

10.根据权利要求9所述的清洗机，其特征在于，所述升降机构包括滑轨和驱动件，所述驱动件用于驱动所述喷头沿所述滑轨移动。

技术总结
本申请公开了一种清洗机，用于清洗喷头，喷头具有容置腔以及与容置腔相通的进液口、出液口和喷孔，进液口连通于容置腔的底部。清洗机包括清洗箱、回收箱、第一负压机构、第二负压机构和控制系统。清洗箱可存储清洗液，清洗箱连接有用于连通进液口的第一管路。回收箱连接有可连通出液口的第二管路。第一负压机构通过第三管路与清洗箱连通，其还连接有用于连通进液口的第四管路。第二负压机构连接有用于连通出液口的第五管路，其还通过第六管路与清洗箱连通。控制系统用于控制第一管路、第二管路、第三管路、第四管路、第五管路以及第六管路的通断以及控制第一负压机构和第二负压机构的负压。本申请中的清洗机清洗操作方便，并可提高清洗效果。

技术研发人员：廖述章,曾宪亮
受保护的技术使用者：深圳诚拓数码设备有限公司
技术研发日：20221228
技术公布日：2024/1/12
