一种按压开盖式热敏打印机的制作方法

本技术涉及热敏打印机，具体为一种按压开盖式热敏打印机。

背景技术：

1、热敏打印机是一种广泛应用于超市、快递等行业的成像设备，工作时，热敏打印机根据接收到的成像信号控制位于其中的加热单元将热敏纸的相应部位加热，从而在热敏纸上显影。

2、热敏打印机在使用过程中经常需要进行开合盖操作，而现有的热敏打印机在开合盖时较为困难，不够便捷，增加了热敏打印机在开合盖时的劳动强度，延长了热敏打印机的每次开合盖时间，给人们的使用时带来了很大的困扰。

技术实现思路

1、本实用新型的目的在于提供一种按压开盖式热敏打印机，以解决上述背景技术中提出开合盖时较为困难，不够便捷的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种按压开盖式热敏打印机，包括下机壳以及设置在下机壳顶端的上机盖，所述下机壳与上机盖相互盖合，所述上机盖的顶端安装有用于控制的开关键；所述下机壳的两端皆连接有按压开盖机构，该按压开盖机构用于对下机壳和上机盖进行开合盖工作；所述下机壳的内部安装有下支架，且下支架的表面还安装有机芯，并且该机芯位于下机壳的内部；所述上机盖的内壁上固定有上支架，且上支架的一侧与下支架的一侧相互铰接，并且上支架的内部安装有电路板。

3、优选的，所述按压开盖机构是由钩体、通口、定位框、开盖按钮以及复位弹簧组成，所述下机壳表面的两侧皆开设有开盖通槽，所述开盖通槽的内部皆设置有可前后活动的开盖按钮，该开盖按钮的中部开设有椭圆形的限位槽。

4、优选的，所述下支架底部的两侧皆设置有定位框，且定位框的内部固定有限位柱，所述开盖按钮位于定位框的内部，且定位框内部的限位柱位于开盖按钮表面的限位槽内部，并且开盖按钮能够在限位柱和限位槽的限位下进行前后活动。

5、优选的，所述钩体设置有两组，两组钩体固定连接在上支架底部的两端，所述通口设置有两组，两组通口开设在下支架表面的两端，并且下机壳和上机盖盖合状态下钩体贯穿通口并与开盖按钮顶端的表面相互钩合。

6、优选的，所述开盖按钮一端的表面套装有复位弹簧，且复位弹簧的另一端与定位框相互挤压配合。

7、优选的，所述机芯顶部的两端还固定连接有挤压弹簧，该挤压弹簧的顶端与上机盖的内部相抵触。

8、与现有技术相比，本实用新型的有益效果是：该按压开盖式热敏打印机通过手动按压开盖通槽内部的开盖按钮，开盖按钮在其表面的限位槽与定位框内部限位柱的限位下向内运动使得复位弹簧压缩，从而使钩体与开盖按钮顶部的表面相互脱离，随后可将上机盖进行开启，使上机盖与下机壳的开盖工作；在合盖时，通过转动上机盖，上机盖表面的钩体会贯穿通口插进开盖按钮顶端的内部，随后通过复位弹簧的弹力推动开盖按钮并配合限位柱和限位槽的限位作用下与钩体进行钩合，从而实现下机壳与上机盖的合盖工作，通过按压式实现了热敏打印机的开合盖工作，降低了热敏打印机的开盖难度，而且降低了热敏打印机的开盖时间，方便热敏打印机的正常使用工作。

技术特征：

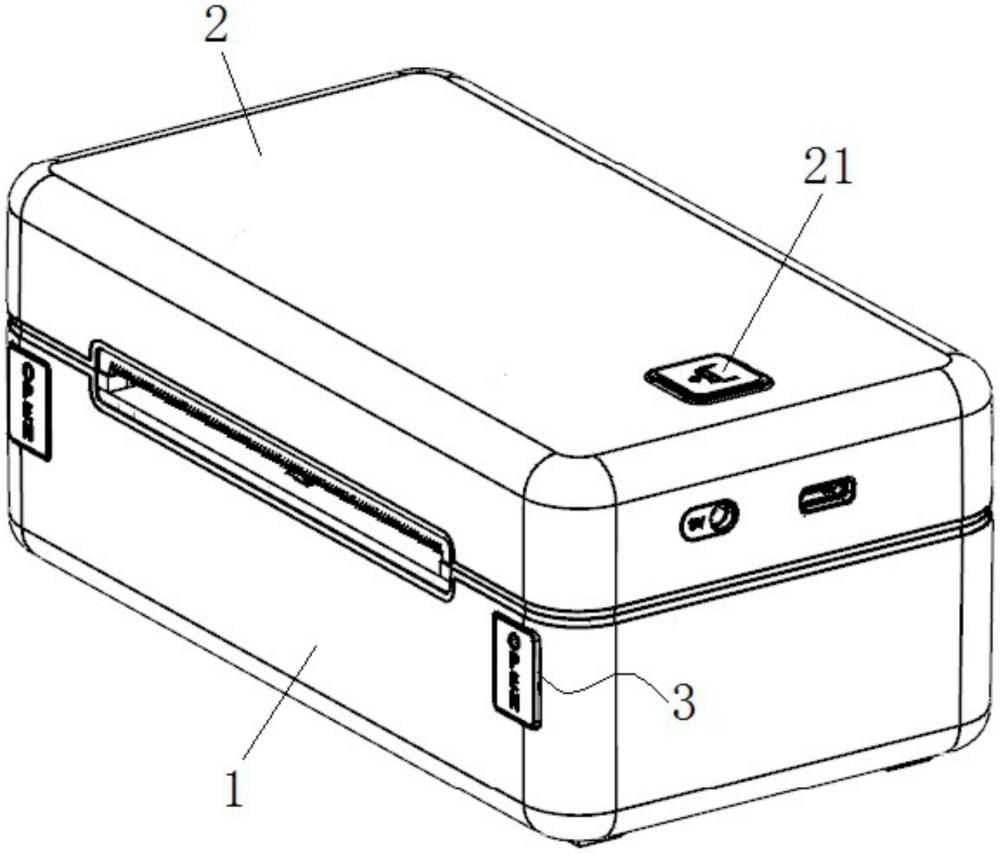

1.一种按压开盖式热敏打印机，包括下机壳(1)以及设置在下机壳(1)顶端的上机盖(2)，其特征在于：所述下机壳(1)与上机盖(2)相互盖合，所述上机盖(2)的顶端安装有用于控制的开关键(21)；所述下机壳(1)的两端皆连接有按压开盖机构(3)，该按压开盖机构(3)用于对下机壳(1)和上机盖(2)进行开合盖工作；所述下机壳(1)的内部安装有下支架(6)，且下支架(6)的表面还安装有机芯(7)，并且该机芯(7)位于下机壳(1)的内部；所述上机盖(2)的内壁上固定有上支架(4)，且上支架(4)的一侧与下支架(6)的一侧相互铰接，并且上支架(4)的内部安装有电路板(5)。

2.根据权利要求1所述的一种按压开盖式热敏打印机，其特征在于：所述按压开盖机构(3)是由钩体(31)、通口(32)、定位框(33)、开盖按钮(34)以及复位弹簧(35)组成，所述下机壳(1)表面的两侧皆开设有开盖通槽(11)，所述开盖通槽(11)的内部皆设置有可前后活动的开盖按钮(34)，该开盖按钮(34)的中部开设有椭圆形的限位槽。

3.根据权利要求2所述的一种按压开盖式热敏打印机，其特征在于：所述下支架(6)底部的两侧皆设置有定位框(33)，且定位框(33)的内部固定有限位柱，所述开盖按钮(34)位于定位框(33)的内部，且定位框(33)内部的限位柱位于开盖按钮(34)表面的限位槽内部，并且开盖按钮(34)能够在限位柱和限位槽的限位下进行前后活动。

4.根据权利要求3所述的一种按压开盖式热敏打印机，其特征在于：所述钩体(31)设置有两组，两组钩体(31)固定连接在上支架(4)底部的两端，所述通口(32)设置有两组，两组通口(32)开设在下支架(6)表面的两端，并且下机壳(1)和上机盖(2)盖合状态下钩体(31)贯穿通口(32)并与开盖按钮(34)顶端的表面相互钩合。

5.根据权利要求4所述的一种按压开盖式热敏打印机，其特征在于：所述开盖按钮(34)一端的表面套装有复位弹簧(35)，且复位弹簧(35)的另一端与定位框(33)相互挤压配合。

6.根据权利要求1所述的一种按压开盖式热敏打印机，其特征在于：所述机芯(7)顶部的两端还固定连接有挤压弹簧(8)，该挤压弹簧(8)的顶端与上机盖(2)的内部相抵触。

技术总结
本技术涉及技术领域，具体为一种按压开盖式热敏打印机，包括下机壳以及设置在下机壳顶端的上机盖，所述下机壳与上机盖相互盖合，所述上机盖的顶端安装有用于控制的开关键；所述下机壳的两端皆连接有按压开盖机构，该按压开盖机构用于对下机壳和上机盖进行开合盖工作；所述下机壳的内部安装有下支架，且下支架的表面还安装有机芯，并且该机芯位于下机壳的内部；所述上机盖的内壁上固定有上支架，且上支架的一侧与下支架的一侧相互铰接，并且上支架的内部安装有电路板。本技术通过简单的按压操作便可实现热敏打印机的开合盖功能，降低了热敏打印机的开盖难度，而且降低了热敏打印机的开盖时间，方便热敏打印机的正常使用工作。

技术研发人员：陈秋松
受保护的技术使用者：厦门精普电子科技有限公司
技术研发日：20230907
技术公布日：2024/3/24
