一种印刷机的刮刀结构的制作方法

本技术涉及印刷，具体涉及一种印刷机的刮刀结构。

背景技术：

1、印刷机是印刷文字和图像的机器，现代印刷机一般由装版、涂墨、压印、输纸等机构组成。印刷机的发明和发展，对于人类文明和文化的传播具有重要作用，印刷机刮刀是印刷机上用于刮去辊筒表面多余油墨的薄片，在每次印刷的过程中，去除无图案区的油墨是一个关键之处。

2、在印刷教材时，油墨刮刀要求必须具有较高的耐磨性和高效性，才能保证印刷的高品质，而且它必须适合现代凹版印刷的持久和高速的需要，而现有的印刷用刮刀安装较为繁琐，而且不能进行更换调节刮刀的伸出量，因而会产生一定的使用不便，基于此我们提出一种便于安装的教材印刷机的刮刀结构。

3、为此提出一种印刷机的刮刀结构，在装置的基础上进行升级和改造，解决这些不足。

技术实现思路

1、本实用新型的目的在于：为解决现有的印刷用刮刀安装较为繁琐，而且不能进行更换调节刮刀的伸出量，因而会产生一定的使用不便的问题，本实用新型提供了一种印刷机的刮刀结构。

2、本实用新型为了实现上述目的具体采用以下技术方案：

3、一种印刷机的刮刀结构，包括外壳，所述外壳的内壁滑动连接有安装杆，所述外壳的外端下侧开设有安装孔，所述外壳的内壁滑动连接有刮刀，所述外壳的外端设置有调节机构，所述外壳的外端设置有拆卸机构。

4、进一步地，所述拆卸机构包括滑块，所述外壳的外端滑动连接有滑块，所述滑块的底部固定连接有连接块，所述连接块的一端固定安装有滑动块，所述滑动块的一端与所述安装杆的一端固定安装。

5、进一步地，所述外壳的外端开设有供所述连接块的外端滑动连接的滑槽，所述安装杆的外端设置有弹簧，所述弹簧的一端与所述滑动块的外端固定安装，所述弹簧的一端与所述外壳的内壁固定安装。

6、进一步地，所述调节机构包括转动把手，所述转动把手的中间固定安装有齿轮一，所述齿轮一的外端啮合连接有齿轮二，所述齿轮二的外端固定安装有螺纹杆，所述螺纹杆的外端螺纹连接有螺纹块，所述螺纹块的一端转动连接有转动杆，所述转动杆的一端转动连接有固定块，所述固定块的外端与所述刮刀的上端固定安装。

7、进一步地，所述螺纹块的内壁滑动连接有限位杆，所述限位杆的两端与所述外壳的内壁固定安装。

8、进一步地，所述刮刀的上端两侧固定安装有导向杆，所述导向杆的外端与所述外壳的内壁滑动连接。

9、本实用新型的有益效果如下：

10、1、本实用新型通过向内移动滑块，使滑动块带动安装杆移动到外壳的内部，便于将外壳放在固定加上，通过被拉伸的弹簧产生的作用力，使安装杆与安装架上的安装孔进行连接，而安装架上的安装杆与外壳外端的安装孔进行连接，便于快速将刮刀进行安装，反之，将刮刀进行拆卸。

11、2、本实用新型通过旋转转动把手带动齿轮一进行旋转，使齿轮二带动螺纹杆带动螺纹块相向或相反进行移动，使刮刀向下或向上进行移动，从而调节刮刀的距离，从而更加方便工作人员的使用。

技术特征：

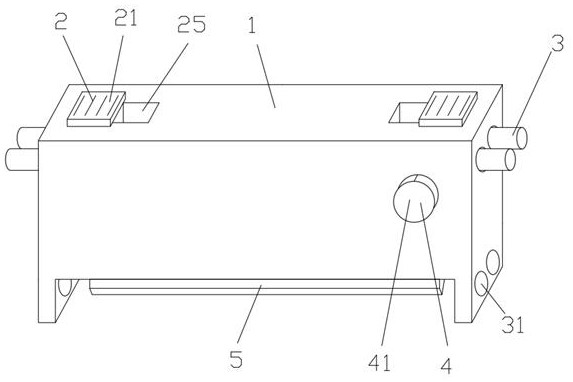

1.一种印刷机的刮刀结构，包括外壳（1），其特征在于：所述外壳（1）的内壁滑动连接有安装杆（3），所述外壳（1）的外端下侧开设有安装孔（31），所述外壳（1）的内壁滑动连接有刮刀（5），所述外壳（1）的外端设置有调节机构（4），所述外壳（1）的外端设置有拆卸机构（2）。

2.如权利要求1所述的一种印刷机的刮刀结构，其特征在于：所述拆卸机构（2）包括滑块（21），所述外壳（1）的外端滑动连接有滑块（21），所述滑块（21）的底部固定连接有连接块（22），所述连接块（22）的一端固定安装有滑动块（23），所述滑动块（23）的一端与所述安装杆（3）的一端固定安装。

3.如权利要求2所述的一种印刷机的刮刀结构，其特征在于：所述外壳（1）的外端开设有供所述连接块（22）的外端滑动连接的滑槽（25），所述安装杆（3）的外端设置有弹簧（24），所述弹簧（24）的一端与所述滑动块（23）的外端固定安装，所述弹簧（24）的一端与所述外壳（1）的内壁固定安装。

4.如权利要求1所述的一种印刷机的刮刀结构，其特征在于：所述调节机构（4）包括转动把手（41），所述转动把手（41）的中间固定安装有齿轮一（47），所述齿轮一（47）的外端啮合连接有齿轮二（42），所述齿轮二（42）的外端固定安装有螺纹杆（43），所述螺纹杆（43）的外端螺纹连接有螺纹块（45），所述螺纹块（45）的一端转动连接有转动杆（46），所述转动杆（46）的一端转动连接有固定块（51），所述固定块（51）的外端与所述刮刀（5）的上端固定安装。

5.如权利要求4所述的一种印刷机的刮刀结构，其特征在于：所述螺纹块（45）的内壁滑动连接有限位杆（44），所述限位杆（44）的两端与所述外壳（1）的内壁固定安装。

6.如权利要求5所述的一种印刷机的刮刀结构，其特征在于：所述刮刀（5）的上端两侧固定安装有导向杆（52），所述导向杆（52）的外端与所述外壳（1）的内壁滑动连接。

技术总结
本技术属于印刷技术领域，公开了一种印刷机的刮刀结构，包括外壳，所述外壳的内壁滑动连接有安装杆，所述外壳的外端下侧开设有安装孔，所述外壳的内壁滑动连接有刮刀，所述外壳的外端设置有调节机构，所述外壳的外端设置有拆卸机构，本技术通过向内移动滑块，使滑动块带动安装杆移动到外壳的内部，便于将外壳放在固定加上，通过被拉伸的弹簧产生的作用力，使安装杆与安装架上的安装孔进行连接，而安装架上的安装杆与外壳外端的安装孔进行连接，便于快速将刮刀进行安装，将刮刀进行拆卸，通过旋转转动把手带动齿轮一进行旋转，使齿轮二带动螺纹杆带动螺纹块相向或相反进行移动，从而调节刮刀的距离，从而更加方便工作人员的使用。

技术研发人员：沈景峰,吉殿勇
受保护的技术使用者：江苏凤凰盐城印刷有限公司
技术研发日：20231103
技术公布日：2024/6/18
