一种纸制品环保印刷工艺的固化机构的制作方法

本技术涉及纸制品加工设备，尤其涉及一种纸制品环保印刷工艺的固化机构。

背景技术：

1、纸制品制造加工指用纸及纸板为原料，进一步加工制成纸制品的生产活动，且纸制品包装使用范围十分广泛，各类纸品包装的使用遍及人类生活及生产的方方面面，在进行纸制品的加工中常在纸制品的外部进行印刷来包装标识产品，但在进行纸制品的环保印刷时，常需要使用固化机构来进行印刷后的固色操作。

2、公开号为cn202122614449.5名称为一种纸制品环保印刷工艺的固化机构的专利，其公开了一种纸制品环保印刷工艺的固化机构，包括支撑架，所述支撑架的顶部一侧固定连接有卡板，且卡板的内壁移动连接有用于运送纸制品的移动板，所述卡板的顶部固定安装有固定框，且固定框的外壁贴合设置有用于保温的保温层，所述固定框的内壁固定安装有烘烤灯。该纸制品环保印刷工艺的固化机构，将转盘上的纸制品送入固化结构内部后，通过电动推杆将卡接筒与连接筒卡合，然后通过双向电机的带动可以将转盘上的纸制品进行旋转，进而方便将纸制品在固化结构内部进行充分烘干处理。该专利技术在实际的应用过程中烘干效率较低，由于该设备烘干时没有封闭的环境，导致其烘干速度较慢，且每次烘干的纸制品数量有限，导致设备的固化效率较低。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种纸制品环保印刷工艺的固化机构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种纸制品环保印刷工艺的固化机构，包括支撑座，所述支撑座的一侧固定连接有第一安装槽，所述第一安装槽的内部固定连接有动力电机，所述动力电机的动力端固定连接有转动杆，所述转动杆的另一端转动连接于支撑座的另一侧，所述转动杆上套接有传送带，所述支撑座的上表面固定连接有固化箱，所述固化箱的上表面固定安装有气缸，所述气缸的伸缩端固定连接有连接杆，所述连接杆的两侧均固定连接有保温门，所述固化箱上表面的两侧开设有滑槽，所述保温门活动连接在滑槽的内侧，所述固化箱内壁的两侧均固定连接有烘干管。

4、作为本实用新型的进一步改进，所述固化箱上表面的两侧均开设有第二安装槽，所述第二安装槽的内部固定安装有循环风机。

5、作为本实用新型的进一步改进，所述支撑座的正面固定连接有控制面板，所述控制面板与动力电机、烘干管和循环风机相连。

6、作为本实用新型的进一步改进，所述支撑座的下表面固定连接有底座，所述底座的数量为四个。

7、作为本实用新型的进一步改进，所述支撑座的一侧固定连接有出料板，所述出料板的一侧设有收集箱。

8、作为本实用新型的进一步改进，所述固化箱的正面和背面均固定连接有隔温板。

9、本实用新型的有益效果：

10、通过设置动力电机和传送带，使用时，将纸制品放置到传送带的一端，开启动力电机通过转动杆带动传送带旋转，将纸制品运送到固化箱内进行固化加工，使得装置能够高效率的对纸制品进行固化烘干处理。

11、通过设置固化箱、保温门和烘干管，使用时，启动气缸通过连接杆带动保温门向下移动，将固化箱封闭住，同时开启烘干管和循环风机对固化箱内部的纸制品进行固化烘干处理，使得装置能够在封闭的环境下对纸制品进行烘干，增加了烘干速度，提高了加工效率。

技术特征：

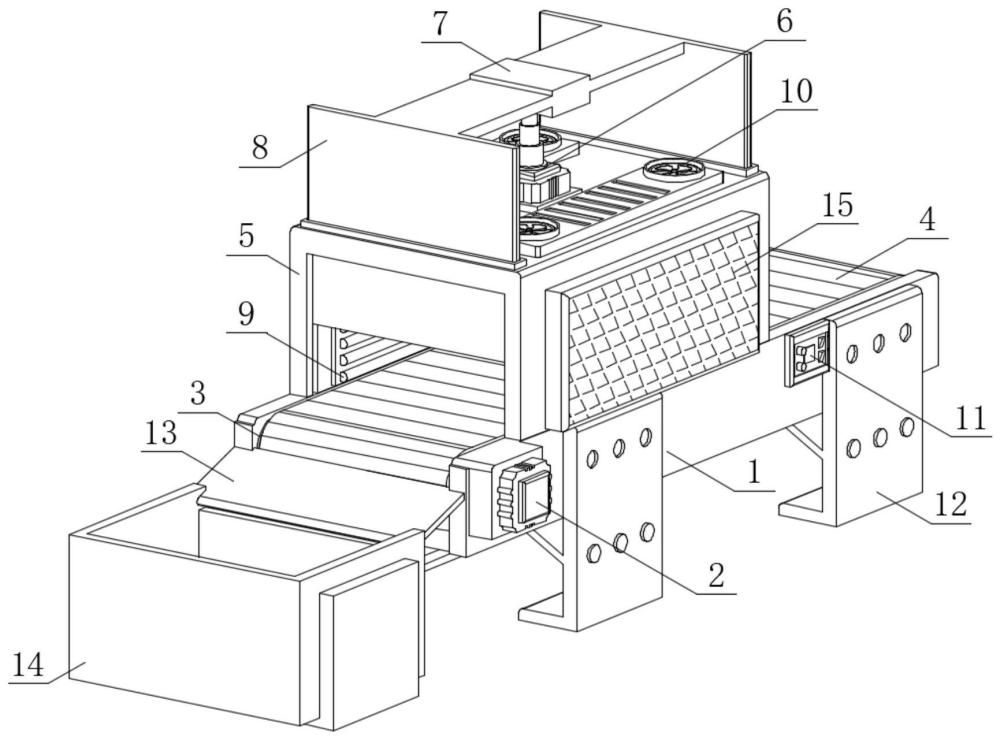

1.一种纸制品环保印刷工艺的固化机构，包括支撑座(1)，其特征在于，所述支撑座(1)的一侧固定连接有第一安装槽，所述第一安装槽的内部固定连接有动力电机(2)，所述动力电机(2)的动力端固定连接有转动杆(3)，所述转动杆(3)的另一端转动连接于支撑座(1)的另一侧，所述转动杆(3)上套接有传送带(4)，所述支撑座(1)的上表面固定连接有固化箱(5)，所述固化箱(5)的上表面固定安装有气缸(6)，所述气缸(6)的伸缩端固定连接有连接杆(7)，所述连接杆(7)的两侧均固定连接有保温门(8)，所述固化箱(5)上表面的两侧开设有滑槽，所述保温门(8)活动连接在滑槽的内侧，所述固化箱(5)内壁的两侧均固定连接有烘干管(9)。

2.根据权利要求1所述的一种纸制品环保印刷工艺的固化机构，其特征在于，所述固化箱(5)上表面的两侧均开设有第二安装槽，所述第二安装槽的内部固定安装有循环风机(10)。

3.根据权利要求2所述的一种纸制品环保印刷工艺的固化机构，其特征在于，所述支撑座(1)的正面固定连接有控制面板(11)，所述控制面板(11)与动力电机(2)、烘干管(9)和循环风机(10)相连。

4.根据权利要求1所述的一种纸制品环保印刷工艺的固化机构，其特征在于，所述支撑座(1)的下表面固定连接有底座(12)，所述底座(12)的数量为四个。

5.根据权利要求1所述的一种纸制品环保印刷工艺的固化机构，其特征在于，所述支撑座(1)的一侧固定连接有出料板(13)，所述出料板(13)的一侧设有收集箱(14)。

6.根据权利要求1所述的一种纸制品环保印刷工艺的固化机构，其特征在于，所述固化箱(5)的正面和背面均固定连接有隔温板(15)。

技术总结
本技术公开了一种纸制品环保印刷工艺的固化机构，包括支撑座，所述支撑座的一侧固定连接有第一安装槽，所述第一安装槽的内部固定连接有动力电机，所述动力电机的动力端固定连接有转动杆，所述转动杆的另一端转动连接于支撑座的另一侧，所述转动杆上套接有传送带，所述支撑座的上表面固定连接有固化箱，所述固化箱的上表面固定安装有气缸，所述气缸的伸缩端固定连接有连接杆，所述连接杆的两侧均固定连接有保温门。本技术通过设置传送带，使得装置能够高效率的对纸制品进行固化烘干处理，通过设置固化箱和烘干管使用时，使得装置能够在封闭的环境下对纸制品进行烘干，增加了烘干速度，提高了加工效率。

技术研发人员：周宽林
受保护的技术使用者：四川旭阳顺纸制品有限公司
技术研发日：20240416
技术公布日：2024/11/11
