LED显示装置的制作方法

本技术涉及电子产品，具体而言，涉及一种led显示装置。

背景技术：

1、led显示单元是一种用来显示文字、图像或者视频等信息的电子设备。随着led技术的发展，以led为光源制作的led显示单元在生活中应用越来越广，极大地丰富了人们的生活，尤其是由多个led显示单元组成的大尺寸led显示装置。

2、在相关技术中，多个led显示单元以一定的形状排布拼接形成led显示装置。具体地，将多个led显示单元搭设在具有横梁和纵梁的安装支架上，再将安装支架固定在安装体上。

3、然而，采用上述的安装方式，在调节led显示装置的平整度时，需要操作者根据自身的经验和感觉手动调整相邻的led显示单元的平整度。然而，由于是采用手动调整，led显示装置的前表面会存在轻微的错位，致使其前表面的平整度不能达到最佳。

技术实现思路

1、本实用新型提供一种led显示装置，以解决相关技术中的led显示装置的前表面会存在错位使其前表面的平整度不佳的问题。

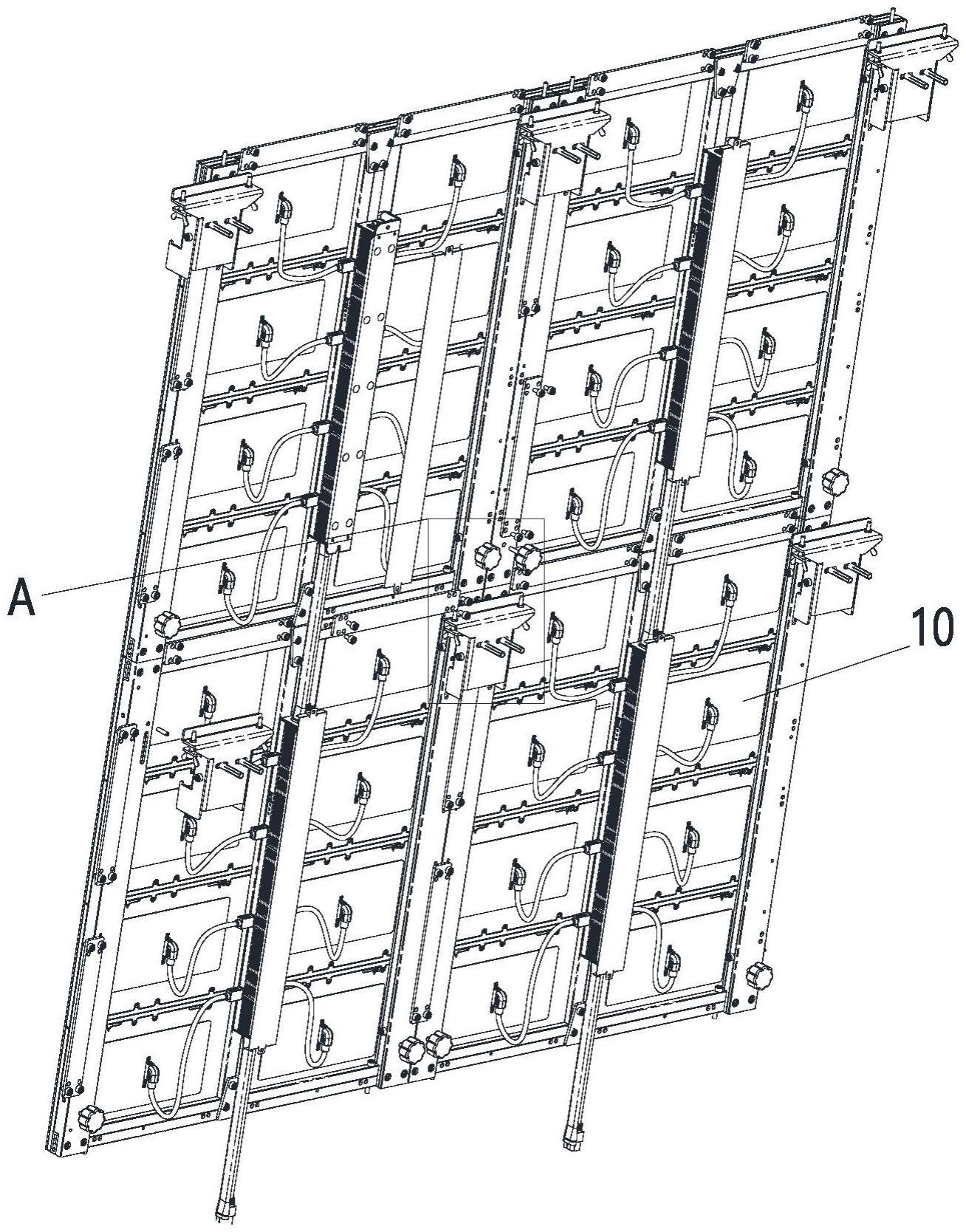

2、本实用新型提供了一种led显示装置，led显示装置包括：多个led显示单元，呈阵列布置，每个led显示单元的后壁均设置有卡槽；调平组件，设置在led显示单元的后侧，调平组件包括多个调平件以及多个固定设置在安装体上的悬挂架，每个led显示单元的上端和下端均分别设有调平件和悬挂架，其中，每个调平件均可前后移动地插设于对应的led显示单元，每个调平件的后壁均设置有与安装体相贴合的第一调平面，每个led显示单元均相对对应的悬挂架可前后调节，每个悬挂架上均设置有卡钩，卡钩一一对应地卡设于卡槽。

3、进一步地，调平件包括调平旋钮，第一调平面为调平旋钮的后表面，led显示单元的后侧设置有螺纹孔，调平旋钮可前后移动地插设于螺纹孔并与螺纹孔螺纹连接，以通过旋转调平旋钮使其前后移动。

4、进一步地，调平组件还包括多个调整螺钉，多个调整螺钉的第一端均可前后移动地插设于对应的led显示单元，多个调整螺钉的第二端均与对应的悬挂架的前表面相抵接。

5、进一步地，调平组件还包括多个调平板，每个调平板均设置在相邻的两个led显示单元的对接处，每个调平板的前表面形成第二调平面，相邻两个led显示单元的后表面均与对应的第二调平面相贴合。

6、进一步地，led显示单元包括箱体、设置在箱体的前侧的led模组以及设置在箱体和led模组之间的磁吸组件，其中，卡槽设置在箱体的后壁，磁吸组件包括设置在led模组的后侧的第一磁吸件以及设置在箱体的前侧的第二磁吸件，第一磁吸件与第二磁吸件面面配合且相互吸合，箱体上设置有第三调平面，第二磁吸件与第三调平面相贴合。

7、进一步地，箱体的前侧设置有多个支撑筋，每个第二磁吸件的两侧均对应设置有支撑筋，两个支撑筋的前表面共同形成第三调平面，第二磁吸件的后表面与第三调平面相贴合。

8、进一步地，箱体包括依次连接的横梁和纵梁，横梁和纵梁共同围成方形框架结构，其中，横梁的端面与纵梁的侧壁相平齐，纵梁的端面与横梁的侧壁相平齐。

9、进一步地，纵梁和横梁的其中一个上设置有凹槽，纵梁和横梁中的另一个嵌设在凹槽内且其横截面沿凹槽开设方向的尺寸与凹槽的槽深相适配。

10、进一步地，箱体包括依次连接的横梁和纵梁，横梁和纵梁共同围成方形框架结构，其中，横梁和纵梁内均设置有支撑筋。

11、进一步地，悬挂架具有两个卡钩，两个卡钩分别卡设在相邻的两个led显示单元的卡槽中，两个调整螺钉的第一端分别插设在相邻的两个led显示单元的后壁，两个调整螺钉的第二端均与悬挂架的前表面相抵接；每个led显示单元对应两个悬挂架和两个调平件，两个悬挂架分别设置在led显示单元的上端的两个边角处，两个调平件分别设置在led显示单元的下端的两个边角处。

12、应用本实用新型的技术方案，led显示装置包括多个led显示单元和调平组件，将调平组件的悬挂架固定设置在安装体上，通过悬挂架的卡钩卡设在对应的led显示单元的后壁的卡槽以将led显示单元悬挂于安装体，并相对悬挂架调节led显示单元的前后位置，通过调平件后壁的第一调平面与安装体贴合，并通过调平件调节led显示单元的前后位置，由于调平件和悬挂架分别设置在对应的led显示单元的上端和下端，因此，每个led显示单元的上端和下端均能够相对安装体前后调节，以达到调节相邻的led显示单元的平整度的目的，进而使整个led显示装置的平整度达到最佳。

技术特征：

1.一种led显示装置，其特征在于，所述led显示装置包括：

2.根据权利要求1所述的led显示装置，其特征在于，所述调平件(21)包括调平旋钮(212)，所述第一调平面(211)为所述调平旋钮(212)的后表面，所述led显示单元(10)的后侧设置有螺纹孔(12)，所述调平旋钮(212)插设于所述螺纹孔(12)并与所述螺纹孔(12)螺纹连接，以通过旋转所述调平旋钮(212)使其前后移动。

3.根据权利要求1所述的led显示装置，其特征在于，所述调平组件(20)还包括多个调整螺钉(23)，多个所述调整螺钉(23)的第一端均可前后移动地插设于对应的所述led显示单元(10)，多个所述调整螺钉(23)的第二端均与对应的所述悬挂架(22)的前表面相抵接。

4.根据权利要求1所述的led显示装置，其特征在于，所述调平组件(20)还包括多个调平板(24)，每个所述调平板(24)均设置在相邻的两个所述led显示单元(10)的对接处，每个所述调平板(24)的前表面形成第二调平面(241)，相邻两个所述led显示单元(10)的后表面均与对应的所述第二调平面(241)相贴合。

5.根据权利要求1所述的led显示装置，其特征在于，所述led显示单元(10)包括箱体(13)、设置在所述箱体(13)的前侧的led模组(14)以及设置在所述箱体(13)和所述led模组(14)之间的磁吸组件(16)，其中，所述卡槽(11)设置在所述箱体(13)的后壁，所述磁吸组件(16)包括设置在所述led模组(14)的后侧的第一磁吸件(161)以及设置在所述箱体(13)的前侧的第二磁吸件(162)，所述第一磁吸件(161)与所述第二磁吸件(162)面面配合且相互吸合，所述箱体(13)上设置有第三调平面(15)，所述第二磁吸件(162)与所述第三调平面(15)相贴合。

6.根据权利要求5所述的led显示装置，其特征在于，所述箱体(13)的前侧设置有多个支撑筋(131)，每个所述第二磁吸件(162)的两侧均对应设置有所述支撑筋(131)，两个所述支撑筋(131)的前表面共同形成所述第三调平面(15)，所述第二磁吸件(162)的后表面与所述第三调平面(15)相贴合。

7.根据权利要求6所述的led显示装置，其特征在于，所述箱体(13)包括依次连接的横梁(132)和纵梁(133)，所述横梁(132)和所述纵梁(133)共同围成方形框架结构，其中，所述横梁(132)的端面与所述纵梁(133)的侧壁相平齐，所述纵梁(133)的端面与所述横梁(132)的侧壁相平齐。

8.根据权利要求7所述的led显示装置，其特征在于，所述纵梁(133)和所述横梁(132)的其中一个上设置有凹槽(134)，所述纵梁(133)和所述横梁(132)中的另一个嵌设在所述凹槽(134)内且其横截面沿所述凹槽(134)开设方向的尺寸与所述凹槽(134)的槽深相适配。

9.根据权利要求6所述的led显示装置，其特征在于，所述箱体(13)包括依次连接的横梁(132)和纵梁(133)，所述横梁(132)和所述纵梁(133)共同围成方形框架结构，其中，所述横梁(132)和所述纵梁(133)内均设置有所述支撑筋(131)。

10.根据权利要求3所述的led显示装置，其特征在于，

技术总结
本技术提供了一种LED显示装置，LED显示装置包括：多个LED显示单元，呈阵列布置，每个LED显示单元的后壁均设置有卡槽；调平组件，设置在LED显示单元的后侧，调平组件包括多个调平件以及多个固定设置在安装体上的悬挂架，每个LED显示单元的上端和下端均分别设有调平件和悬挂架，其中，每个调平件均可前后移动地插设于对应的LED显示单元，每个调平件的后壁均设置有与安装体相贴合的第一调平面，每个LED显示单元均相对对应的悬挂架可前后调节，每个悬挂架上均设置有卡钩，卡钩一一对应地卡设于卡槽。通过本申请提供的技术方案，能够解决相关技术中的LED显示装置的前表面会存在错位使其前表面的平整度不佳的问题。

技术研发人员：王立勇,黄学祥,郑金龙
受保护的技术使用者：深圳利亚德光电有限公司
技术研发日：20221107
技术公布日：2024/1/11
