一种区分显示警告的信号屏光字牌的制作方法

本技术涉及光字牌，具体为一种区分显示警告的信号屏光字牌。

背景技术：

1、水电厂计算机监控系统故障告警呈现一般有故障一览表、光字牌、语音报警等主要形式，其中光字牌报警为静态多画面光字牌，即光字牌画面按设备分类分成不同的光字牌界面，其中的光字牌点已布局占位，当某个设备发生故障后，对应的光字牌窗口中的光字牌点亮。

2、现有的信号屏光字牌在对故障进行显示时，由信号屏光字牌内部的发光灯珠进行照射，而信号屏光字牌内的发光灯珠颜色较少，且非专业人员无法进行更换，当发出故障警示时，信号屏光字牌发出的警示灯颜色相同，不便对故障信息进行区分，为解决上述问题，本申请中提出一种区分显示警告的信号屏光字牌。

技术实现思路

1、（一）实用新型目的

2、为解决背景技术中存在的技术问题，本实用新型提出一种区分显示警告的信号屏光字牌，将压板开启后，可将色板放置在一号限位槽内，关闭压板后可使压框插进一号限位槽内，通过压框可对色板起到固定的作用，同时压框与一号限位槽相插接，可对压板进行固定，根据警示需求可色板进行快速的更换，色板通过光字板照射后可发出相应的颜色，通过更换不同颜色的色板可方便区分显示警告。

3、（二）技术方案

4、为解决上述技术问题，本实用新型提供了一种区分显示警告的信号屏光字牌，包括壳体和光字板，所述光字板活动设在壳体内腔，所述光字板顶部表面活动设有显示区分机构，所述显示区分机构包括插接座、一号限位槽、色板、压板和压框，所述插接座与光字板顶部表面相插接，所述一号限位槽开设在插接座顶部表面，所述色板活动嵌设在一号限位槽内，所述压板活动连接在插接座顶部，所述压框一体成型在压板下表面，且压板与一号限位槽相适配。

5、优选的，所述壳体内腔设有限位框，所述限位框表面等距开设有若干组安装槽，所述光字板活动插接在安装槽内。

6、优选的，所述压板上表面开设有二号限位槽，所述二号限位槽与一号限位槽尺寸相同。

7、优选的，所述二号限位槽内腔活动嵌设有标识板，所述标识板位于光字板上方。

8、优选的，所述压板表面对称设有旋转座，所述旋转座一端压在标识板表面。

9、优选的，所述旋转座另一端插接有锁紧丝杆，所述锁紧丝杆端部与压板螺纹相连。

10、优选的，所述壳体表面边缘处设有固定挂耳，所述固定挂耳与壳体一体成型，且固定挂耳表面贯穿开设有固定孔。

11、本实用新型的上述技术方案具有如下有益的技术效果：

12、1、本实用新型，压板与插接座转动相连，将压板开启后，可将色板放置在一号限位槽内，关闭压板后可使压框插进一号限位槽内，通过压框可对色板起到固定的作用，同时压框与一号限位槽相插接，可对压板进行固定，根据警示需求可色板进行快速的更换，色板通过光字板照射后可发出相应的颜色，通过更换不同颜色的色板可方便区分显示警告。

13、2、本实用新型，通过旋转锁紧丝杆，锁紧丝杆在表面螺纹的作用下对旋转座下压，从而可通过旋转座对标识板进行固定，松掉锁紧丝杆后可对标识板进行拆卸，标识板的更换更加的快捷。

技术特征：

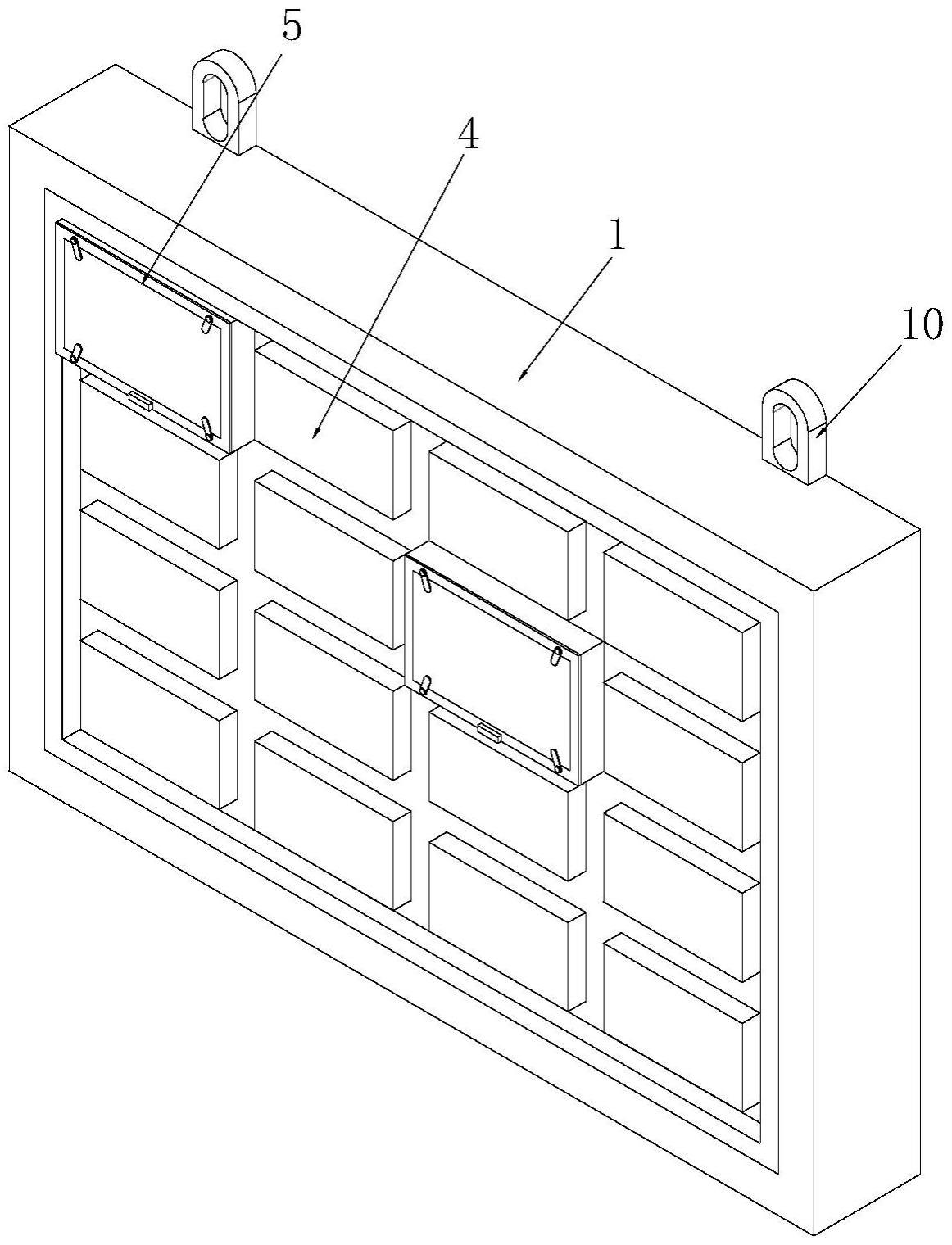

1.一种区分显示警告的信号屏光字牌，包括壳体（1）和光字板（4），所述光字板（4）活动设在壳体（1）内腔，其特征在于，所述光字板（4）顶部表面活动设有显示区分机构（5），所述显示区分机构（5）包括插接座（51）、一号限位槽（52）、色板（53）、压板（54）和压框（55），所述插接座（51）与光字板（4）顶部表面相插接，所述一号限位槽（52）开设在插接座（51）顶部表面，所述色板（53）活动嵌设在一号限位槽（52）内，所述压板（54）活动连接在插接座（51）顶部，所述压框（55）一体成型在压板（54）下表面，且压板（54）与一号限位槽（52）相适配。

2.根据权利要求1所述的一种区分显示警告的信号屏光字牌，其特征在于，所述壳体（1）内腔设有限位框（2），所述限位框（2）表面等距开设有若干组安装槽（3），所述光字板（4）活动插接在安装槽（3）内。

3.根据权利要求2所述的一种区分显示警告的信号屏光字牌，其特征在于，所述压板（54）上表面开设有二号限位槽（6），所述二号限位槽（6）与一号限位槽（52）尺寸相同。

4.根据权利要求3所述的一种区分显示警告的信号屏光字牌，其特征在于，所述二号限位槽（6）内腔活动嵌设有标识板（7），所述标识板（7）位于光字板（4）上方。

5.根据权利要求1所述的一种区分显示警告的信号屏光字牌，其特征在于，所述压板（54）表面对称设有旋转座（8），所述旋转座（8）一端压在标识板（7）表面。

6.根据权利要求5所述的一种区分显示警告的信号屏光字牌，其特征在于，所述旋转座（8）另一端插接有锁紧丝杆（9），所述锁紧丝杆（9）端部与压板（54）螺纹相连。

7.根据权利要求1所述的一种区分显示警告的信号屏光字牌，其特征在于，所述壳体（1）表面边缘处设有固定挂耳（10），所述固定挂耳（10）与壳体（1）一体成型，且固定挂耳（10）表面贯穿开设有固定孔。

技术总结
本技术属于光字牌技术领域，具体为一种区分显示警告的信号屏光字牌，包括壳体和光字板，所述光字板活动设在壳体内腔，所述光字板顶部表面活动设有显示区分机构，所述显示区分机构包括插接座、一号限位槽、色板、压板和压框，所述插接座与光字板顶部表面相插接，所述一号限位槽开设在插接座顶部表面，所述色板活动嵌设在一号限位槽内，所述压板活动连接在插接座顶部，所述压框一体成型在压板下表面，且压板与一号限位槽相适配，所述壳体内腔设有限位框，所述限位框表面等距开设有若干组安装槽；本新型根据警示需求可色板进行快速的更换，色板通过光字板照射后可发出相应的颜色，通过更换不同颜色的色板可方便区分显示警告。

技术研发人员：蔡琨,孙伟,隋晓明,孙茂金,孙鲁毅,孙明辉
受保护的技术使用者：中经云数据科技（上海）有限公司
技术研发日：20221121
技术公布日：2024/1/12
