一种防风展架的制作方法

本技术涉及展架，特别涉及一种防风展架。

背景技术：

1、展架作为一种营销手段，是随着终端pop广告发展而来的。它具有绿色环保、方便运输、组装迅速等优点，摆放在销售场所中，能起到展示商品、传达信息、促进销售的作用，展架又名产品展示架、促销架、便携式展具和资料架等，在现有的展架使用过程中至少有以下弊端：1、现有的展架放置在门店门口吸引客户时，由于质量轻，导致容易被风吹到，从而影响展示效果，且容易损坏；2、现有的展架只能对一种新品的展示图进行展示，若是有多种新品或者促销互动需要放置多个展架，故此，我们推出一种新的防风展架。

技术实现思路

1、本实用新型的主要目的在于提供一种防风展架，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种防风展架，包括底座，所述底座下端左部与下端右部均固定连接有支撑板，且两个支撑板下端均固定连接有垫板，所述底座上端前部固定连接有限位座，所述限位座上端中部等距离开有若干个定位孔，所述限位座内左部与右部均活动对称滑动连接有支撑装置，且两个支撑装置远离限位座的一端均固定连接有第一展示板，所述底座左端前部与右端前部均固定连接有支撑块，且两个支撑块前端上部与后端上部均通过转轴活动连接有活动块，左部所述第一展示板和右部第一展示板分别与左部的两个活动块和右部的两个活动块固定连接在一起，所述底座上端后部固定连接有垫杆，所述垫杆上端中部固定连接有展示装置。

4、优选的，所述展示装置包括伸缩架，所述伸缩架前端上部紧贴有第二展示板，所述第二展示板上端中部与下端中部均固定连接有第一连接块，且两个第一连接块前端中部均活动穿插连接有定位杆，所述第二展示板左端中部与右端中部均固定连接有第二连接块，所述伸缩架与垫杆固定连接在一起。

5、优选的，所述伸缩架包括支撑杆，所述支撑杆前端上部等距离开有若干个第一限位孔，所述支撑杆上端左部与上端右部均活动穿插连接有伸缩杆，且两个伸缩杆上端共同固定连接有延伸块，所述延伸块前端等距离开有三个第二限位孔，所述支撑杆与垫杆固定连接在一起。

6、优选的，上部所述定位杆贯穿上部的第一连接块与对应的第二限位孔活动穿插连接在一起，下部所述定位杆贯穿下部的第一连接块与对应的第一限位孔活动穿插连接在一起。

7、优选的，所述支撑装置包括位移块，所述位移块上端左部固定连接有两个固定板，且两个固定板之间通过转轴共同活动穿插连接有活动杆，所述活动杆远离固定板的一端通过转轴活动连接有两个定位块，所述位移块上端右部活动穿插连接有定位柱，所述位移块与限位座活动穿插连接在一起。

8、优选的，所述定位柱贯穿位移块下端并与对应的定位孔活动穿插连接在一起，两个所述定位块远离活动杆的一端与第一展示板固定连接在一起。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、通过设置的支撑板和垫板，使得装置更加贴合地面，并提高了与地面的接触面积，又通过设置的展示装置和两个第一展示板，在能够同时展示三张海报的同时增加了装置本身的重量，从而提高了其抗风效果，提高了质量，防止装置风一吹就倒；

11、2、将三张海报分别放置在两个第一展示板和第二展示板内，将第二展示板的后端与支撑杆前端上部紧贴在一起，再通过定位杆进行固定，推动位移块，使得位移块在限位座内滑动，并通过固定板推动活动杆向左位移，活动杆通过定位块推动第一展示板移动，第一展示板的下部带动两个活动块在支撑块上转动，从而就可调整第一展示板的展示角度，再通过定位柱进行固定，从而就可同时展示三张海报，实用性高。

技术特征：

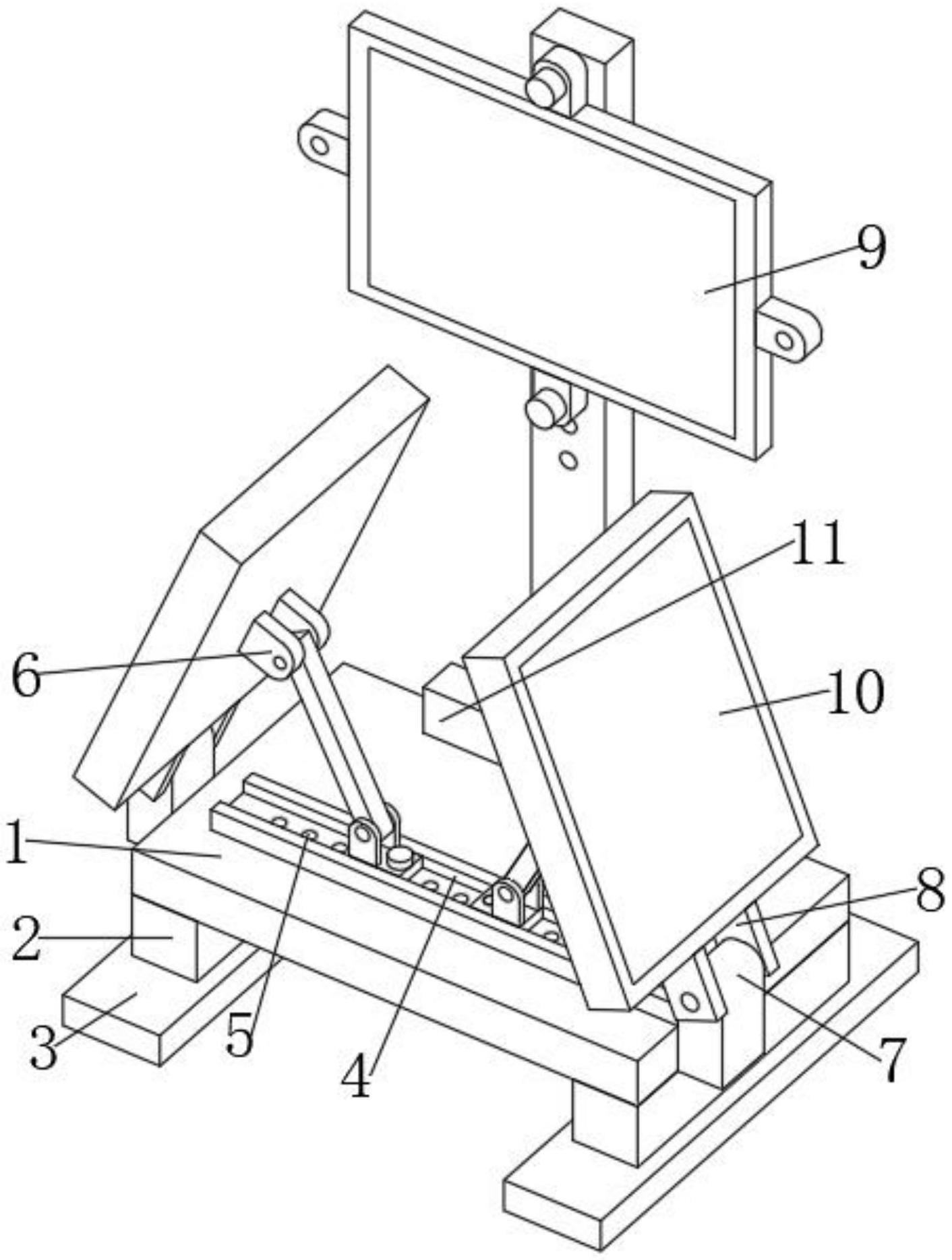

1.一种防风展架，包括底座(1)，其特征在于：所述底座(1)下端左部与下端右部均固定连接有支撑板(2)，且两个支撑板(2)下端均固定连接有垫板(3)，所述底座(1)上端前部固定连接有限位座(4)，所述限位座(4)上端中部等距离开有若干个定位孔(5)，所述限位座(4)内左部与右部均活动对称滑动连接有支撑装置(6)，且两个支撑装置(6)远离限位座(4)的一端均固定连接有第一展示板(10)，所述底座(1)左端前部与右端前部均固定连接有支撑块(7)，且两个支撑块(7)前端上部与后端上部均通过转轴活动连接有活动块(8)，左部所述第一展示板(10)和右部第一展示板(10)分别与左部的两个活动块(8)和右部的两个活动块(8)固定连接在一起，所述底座(1)上端后部固定连接有垫杆(11)，所述垫杆(11)上端中部固定连接有展示装置(9)。

2.根据权利要求1所述的一种防风展架，其特征在于：所述展示装置(9)包括伸缩架(91)，所述伸缩架(91)前端上部紧贴有第二展示板(92)，所述第二展示板(92)上端中部与下端中部均固定连接有第一连接块(93)，且两个第一连接块(93)前端中部均活动穿插连接有定位杆(94)，所述第二展示板(92)左端中部与右端中部均固定连接有第二连接块(95)，所述伸缩架(91)与垫杆(11)固定连接在一起。

3.根据权利要求2所述的一种防风展架，其特征在于：所述伸缩架(91)包括支撑杆(911)，所述支撑杆(911)前端上部等距离开有若干个第一限位孔(912)，所述支撑杆(911)上端左部与上端右部均活动穿插连接有伸缩杆(913)，且两个伸缩杆(913)上端共同固定连接有延伸块(914)，所述延伸块(914)前端等距离开有三个第二限位孔(915)，所述支撑杆(911)与垫杆(11)固定连接在一起。

4.根据权利要求2所述的一种防风展架，其特征在于：上部所述定位杆(94)贯穿上部的第一连接块(93)与对应的第二限位孔(915)活动穿插连接在一起，下部所述定位杆(94)贯穿下部的第一连接块(93)与对应的第一限位孔(912)活动穿插连接在一起。

5.根据权利要求1所述的一种防风展架，其特征在于：所述支撑装置(6)包括位移块(61)，所述位移块(61)上端左部固定连接有两个固定板(62)，且两个固定板(62)之间通过转轴共同活动穿插连接有活动杆(63)，所述活动杆(63)远离固定板(62)的一端通过转轴活动连接有两个定位块(64)，所述位移块(61)上端右部活动穿插连接有定位柱(65)，所述位移块(61)与限位座(4)活动穿插连接在一起。

6.根据权利要求5所述的一种防风展架，其特征在于：所述定位柱(65)贯穿位移块(61)下端并与对应的定位孔(5)活动穿插连接在一起，两个所述定位块(64)远离活动杆(63)的一端与第一展示板(10)固定连接在一起。

技术总结
本技术属于展架领域，尤其为一种防风展架，包括底座，所述底座下端左部与下端右部均固定连接有支撑板，且两个支撑板下端均固定连接有垫板，所述底座上端前部固定连接有限位座，所述限位座上端中部等距离开有若干个定位孔，所述限位座内左部与右部均活动对称滑动连接有支撑装置，且两个支撑装置远离限位座的一端均固定连接有第一展示板，所述底座左端前部与右端前部均固定连接有支撑块，且两个支撑块前端上部与后端上部均通过转轴活动连接有活动块，所述底座上端后部固定连接有垫杆，所述垫杆上端中部固定连接有展示装置。本技术所述的一种防风展架，通过设置第一展示板和展示装置，可利用一个装置同时展示多张海报，提高了装置的实用性。

技术研发人员：张培英
受保护的技术使用者：中山市征途文化传播有限公司
技术研发日：20221212
技术公布日：2024/1/11
