像素电路及显示设备的制作方法

本发明涉及oled领域，尤其涉及一种像素电路及显示设备。

背景技术：

1、在oled(organic light-emitting diode，有机发光二极管)显示面板中，通常使用tft(thin film transistor，薄膜晶体管)作为显示面板的显示开关，而由于tft的自身特性，其阈值电压会随着使用老化、光照、温度等原因发生改变，阈值电压改变会导致oled的驱动电流不稳定，进而导致oled面板显示不均匀，对此，相关技术中通常给显示开关设置补偿电路来排除该问题，补偿电路会在显示开关的栅极和源极间设置储能模块，储能模块可以存储显示开关的阈值电压和发光数据，以此控制显示开关的导通程度，使显示开关的漏源电流不受其阈值电压vth变化的干扰，实现对显示开关的电压补偿，从而使oled稳定发光。

2、上述相关技术的弊端在于，在oled的发光周期开始时，需要对显示开关的栅源电压进行重置，而相关技术中的补偿电路通常通过将显示开关的源极电压变为初始电压，清除储能模块内残留电量，进而重置显示开关的栅极电压，而在显示开关的重置阶段，显示开关的栅极需要连接到供电电源端，故显示开关的栅极电压会受到供电电源电压的限制，因此，为了使储能电容顺利放电，初始电压的可选择电压范围较小，这不利于改善显示面板的flicker(闪烁)现象。

技术实现思路

1、本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本发明的第一个目的在于提出一种像素电路，通过在电路的重置阶段，控制第一重置模块和控制驱动模块将初始电压和供电电压耦合到第一节点，以及控制第二重置模块将初始电压提供到第二节点，以重置第一节点和第二节点电压，使初始电压的电压选择不受供电电压限制，从而拓宽了初始电压的选取范围，为改善像素电路的闪烁现象提供了有利条件。

2、本发明的第二个目的在于提出一种显示设备。

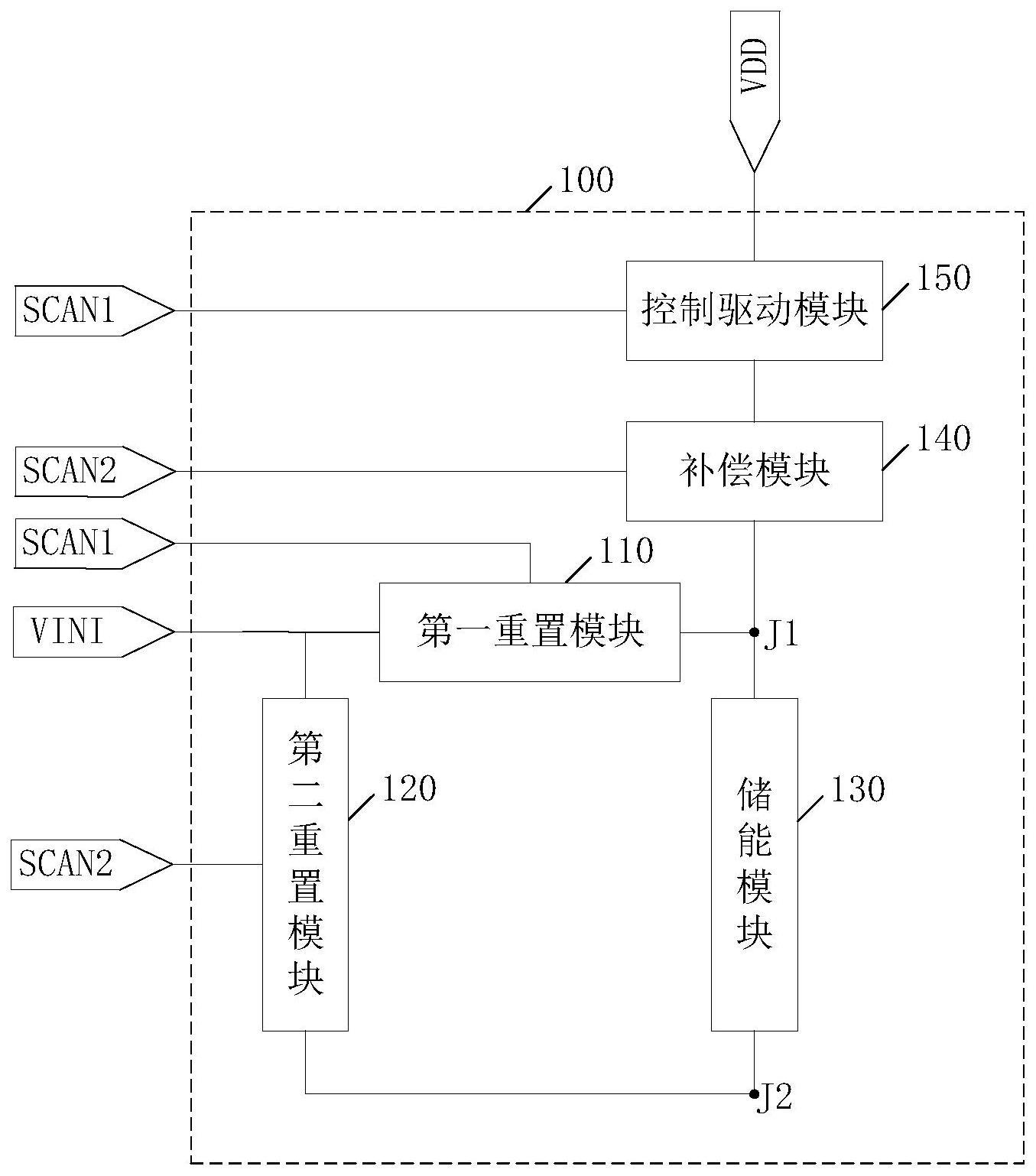

3、为达到上述目的，本发明第一方面实施例提出了一种像素电路，包括：第一重置模块、第二重置模块、储能模块、补偿模块和控制驱动模块，其中，第一重置模块分别与第一扫描信号端、初始电压端和第一节点相连；第二重置模块分别与第二扫描信号端、初始电压端和第二节点相连；储能模块连接在第一节点与第二节点之间；补偿模块分别与第一节点和第二扫描信号端相连；控制驱动模块分别与供电电源端、第一控制信号端和补偿模块相连；在重置阶段，第一重置模块、第二重置模块、补偿模块和控制驱动模块在第一扫描信号端的第一扫描信号、第二扫描信号端的第二扫描信号和第一控制信号端的第一控制信号的作用下，基于初始电压端的初始电压和供电电源端的供电电压，重置第一节点和第二节点的电压。

4、根据本发明实施例的像素电路，通过在电路的重置阶段，控制第一重置模块和控制驱动模块将初始电压和供电电压耦合到第一节点，以及控制第二重置模块将初始电压提供到第二节点，以重置第一节点和第二节点电压，使初始电压的电压选择不受供电电压限制，从而拓宽了初始电压的选取范围，为改善像素电路的闪烁现象提供了有利条件。

5、根据本发明的一个实施例，第一重置模块包括：第一开关管，第一开关管的第一端与初始电压端相连，第一开关管的第二端与第一节点相连，第一开关管的控制端与第一扫描信号端相连；第二重置模块包括：第二开关管，第二开关管的第一端与初始电压端相连，第二开关管的第二端与第二节点相连，第二开关管的控制端与第二扫描信号端相连。

6、根据本发明的一个实施例，补偿模块包括：第三开关管，第三开关管的第一端与第一节点相连，第三开关管的第二端与控制驱动模块相连，第三开关管的控制端与第二扫描信号端相连。

7、根据本发明的一个实施例，控制驱动模块包括：第四开关管，第四开关管的第一端与供电电源端相连，第四开关管的第二端与补偿模块相连，第四开关管的控制端与第一控制信号端相连。

8、根据本发明的一个实施例，控制驱动模块还与第一节点、第二节点、第二控制信号端、接地端和第三节点相连，在发光阶段，控制驱动模块在第一控制信号端的第一控制信号、第一节点的电压、第二控制信号端的第二控制信号的作用下，基于第三节点的输入数据驱动发光二极管发光。

9、根据本发明的一个实施例，控制驱动模块还包括：第五开关管，第五开关管的第一端分别与第四开关管的第二端和补偿模块相连，第五开关管的控制端与第一节点相连；第六开关管，第六开关管的第一端分别与第五开关管的第二端和第三节点相连，第六开关管的第二端分别与发光二极管的阳极和第二节点相连，第六开关管的控制端与第二控制信号端相连，发光二极管的阴极与接地端相连。

10、根据本发明的一个实施例，像素电路还包括：数据写入模块，数据写入模块分别与数据输入端、第三扫描信号端和第三节点相连；在数据写入阶段，数据写入模块在第三扫描信号端的第三扫描信号的作用下，将数据输入端的输入数据写入第三节点，补偿模块在第二扫描信号端的第二扫描信号的作用下，将输入数据从第三节点写入第一节点，并对第一节点进行阈值电压补偿。

11、根据本发明的一个实施例，数据写入模块包括：第七开关管，第七开关管的第一端与数据输入端相连，第七开关管的第二端与第三节点相连，第七开关管的控制端与第三扫描信号端相连。

12、根据本发明的一个实施例，储能模块包括储能电容，储能电容的一端与第一节点相连，储能电容的另一端与第二节点相连。

13、为达到上述目的，本发明第二方面实施例提出了一种显示设备，包括前述的像素电路。

14、根据本发明实施例的显示设备，通过前述的像素电路，能够拓宽像素电路重置时初始电压的电压选取范围，从而能够更简单地改善显示设备的闪烁现象。

15、本发明附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

技术特征：

1.一种像素电路，其特征在于，包括：第一重置模块、第二重置模块、储能模块、补偿模块和控制驱动模块，其中，

2.根据权利要求1所述的像素电路，其特征在于，所述第一重置模块包括：

3.根据权利要求1所述的像素电路，其特征在于，所述补偿模块包括：

4.根据权利要求1所述的像素电路，其特征在于，所述控制驱动模块包括：

5.根据权利要求4所述的像素电路，其特征在于，所述控制驱动模块还与所述第一节点、所述第二节点、第二控制信号端、接地端和第三节点相连，

6.根据权利要求5所述的像素电路，其特征在于，所述控制驱动模块还包括：

7.根据权利要求5所述的像素电路，其特征在于，所述像素电路还包括：

8.根据权利要求7所述的像素电路，其特征在于，所述数据写入模块包括：

9.根据权利要求1所述的像素电路，其特征在于，所述储能模块包括储能电容，所述储能电容的一端与所述第一节点相连，所述储能电容的另一端与所述第二节点相连。

10.一种显示设备，其特征在于，包括根据权利要求1-9任一项所述的像素电路。

技术总结
本发明公开了一种像素电路及显示设备，像素电路包括：第一重置模块、第二重置模块、储能模块、补偿模块和控制驱动模块，其中，第一重置模块分别与第一扫描信号端、初始电压端和第一节点相连；第二重置模块分别与第二扫描信号端、初始电压端和第二节点相连；储能模块连接在第一节点与第二节点间；补偿模块分别与第一节点和第二扫描信号端相连；控制驱动模块分别与供电电源端、第一控制信号端和补偿模块相连；在重置阶段，第一至第二重置模块、补偿模块和控制驱动模块在第一至第二扫描信号端和第一控制信号端的输出信号作用下，基于初始电压端的初始电压和供电电源端的供电电压，重置第一节点和第二节点电压。该电路能拓宽初始电压选择范围。

技术研发人员：赵永亮,朴宇成
受保护的技术使用者：京东方科技集团股份有限公司
技术研发日：
技术公布日：2024/1/11
