一种多功能信息网络布线实训测试台

本发明涉及教学用具，具体为一种多功能信息网络布线实训测试台。

背景技术：

1、在传统的信息网络布线实训教学中，经常需要对学生完成的线缆质量进行测试评估，包括cat5e、cat6a双绞线质量测试，单、双模室内光缆跳线通断测试，传统的测试方法是通过手持测线仪（能手）、红光笔等设备进行现场测试，由于实训机架上测试链路密集，红光笔使用不当会伤害眼睛，所以使用传统方法测试，需要测试设备多和安全性差，操作繁琐，测试数据无法记录。

2、本发明设计一种多功能信息网络布线实训测试台，将铜缆测试和光缆测试集成在实训台上，同时提供实训操作规范视频演示、数据测试自动保存，方便教师对学生作品进行评判，同时改善了实训环境，减少了不必要的浪费。

技术实现思路

1、本发明的目的在于提供一种多功能信息网络布线实训测试台。

2、以解决上述背景技术中提出的问题，本发明提供如下技术方案：该多功能信息网络布线实训测试台，包括机架，所述机架包括多功能信息网络布线实训测试台，所述多功能信息网络布线实训测试台的正面包括有触摸显示屏、铜缆测试接口、光缆测试接口、扬声器、音量旋钮和电源开关，所述触摸显示屏位于多功能信息网络布线实训测试台的左上方，所述铜缆测试接口和光缆测试接口位于触摸显示屏的侧方，所述扬声器、音量旋钮和电源开关均安装在触摸显示屏的正下方，所述多功能信息网络布线实训测试台背面设置为工控一体机，所述多功能信息网络布线实训测试台的背面包括有电源接口和散热风扇孔，所述电源接口位于散热风扇孔的上面，所述多功能信息网络布线实训测试台和工控一体机之间设置有防震组件。

3、作为本发明的进一步方案：所述触摸显示屏占多功能信息网络布线实训测试台寸，且为液晶触摸显示屏，所述铜缆测试接口的对应测试型号为（cate\cata），所述光缆测试接口的切面为圆形，所述光缆测试接口的数量少于铜缆测试接口的数量。

4、作为本发明的进一步方案：所述扬声器的音量大小通过音量旋钮控制，所述电源开关控制触摸显示屏和扬声器，且铜缆测试接口和光缆测试接口通过ch340串口电路与触摸显示屏连接，所述触摸显示屏连接有电源模块。

5、作为本发明的进一步方案：所述工控一体机和多功能信息网络布线实训测试台之间通过螺栓连接，所述多功能信息网络布线实训测试台和机架之间通过螺栓连接，所述机架的表面开设有连接孔，且机架的内部中端横向安装有防护架，所述防护架的正面设置有指示灯，且指示灯通过串联的方式和stm主控板连接。

6、作为本发明的进一步方案：所述电源接口为v型号，所述散热风扇孔位于stm主控板的背部。

7、作为本发明的进一步方案：所述防震组件设置在工控一体机和多功能信息网络布线实训测试台之间，所述工控一体机靠近多功能信息网络布线实训测试台的一侧面开设有安装槽，且整体安装槽和工控一体机内部断开。

8、作为本发明的进一步方案：所述防震组件包括弹簧防震垫，且弹簧防震垫等距安装在工控一体机和多功能信息网络布线实训测试台之间。

9、作为本发明的进一步方案：所述多功能信息网络布线实训测试台内增设网络连接功能，用于在多功能信息网络布线实训测试台中增加网络连接功能，添加以太网接口或wi-fi功能，使设备可以连接到网络并进行在线实训或远程监控。

10、作为本发明的进一步方案：所述多功能信息网络布线实训测试台内增设数据存储和导出模块，用于设计一个数据存储模块，可以记录实训过程中的数据和测试结果。

11、作为本发明的进一步方案：所述多功能信息网络布线实训测试台内增设教学资源支持模块，用于在触摸显示屏上添加教学资源支持。

12、采用上述技术方案，与现有技术相比，本发明的有益效果在于：

13、本发明通过触摸显示屏、测试接口、扬声器等组件的布局合理，为用户提供了便捷的操作体验和全面的功能支持，同时，工控一体机的设置和防震组件的应用有效保障了设备的稳定性和安全性；

14、本发明通过触摸显示屏的设计使用户可以直观地进行操作和监控，而液晶触摸显示屏的应用则进一步提升了用户体验，不同类型的测试接口的设置满足了不同需求，同时音量控制和电源开关的设计使操作更加便捷，通过ch340串口电路连接测试接口和触摸显示屏，实现了数据传输和控制的高效率；

15、本发明通过机架的结构设计考虑周到，连接孔、防护架和指示灯的设置增加了设备的稳定性和安全性，电源接口和散热风扇的合理布局保证了设备的正常运行和散热效果，防震组件的设置进一步提升了设备的抗震能力，保障了设备在实验环境中的稳定性。

技术特征：

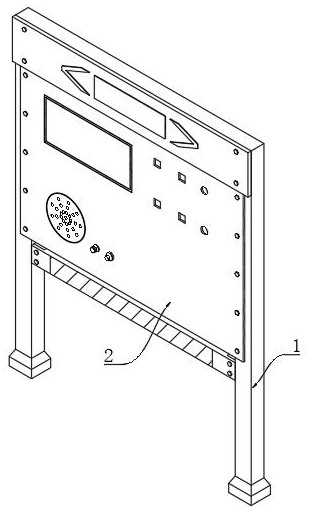

1.一种多功能信息网络布线实训测试台，包括机架（1），其特征在于：所述机架（1）包括多功能信息网络布线实训测试台（2），所述多功能信息网络布线实训测试台（2）的正面包括有触摸显示屏（3）、铜缆测试接口（4）、光缆测试接口（5）、扬声器（6）、音量旋钮（7）和电源开关（8），所述触摸显示屏（3）位于多功能信息网络布线实训测试台（2）的左上方，所述铜缆测试接口（4）和光缆测试接口（5）位于触摸显示屏（3）的侧方，所述扬声器（6）、音量旋钮（7）和电源开关（8）均安装在触摸显示屏（3）的正下方，所述多功能信息网络布线实训测试台（2）背面设置为工控一体机（9），所述多功能信息网络布线实训测试台（2）的背面包括有电源接口（10）和散热风扇孔（11），所述电源接口（10）位于散热风扇孔（11）的上面，所述多功能信息网络布线实训测试台（2）和工控一体机（9）之间设置有防震组件（12）。

2.根据权利要求1所述的一种多功能信息网络布线实训测试台，其特征在于：所述触摸显示屏（3）占多功能信息网络布线实训测试台（2）10.1寸，且为液晶触摸显示屏，所述铜缆测试接口（4）的对应测试型号为（cat5e\cat6a），所述光缆测试接口（5）的切面为圆形，所述光缆测试接口（5）的数量少于铜缆测试接口（4）的数量。

3.根据权利要求1所述的一种多功能信息网络布线实训测试台，其特征在于：所述扬声器（6）的音量大小通过音量旋钮（7）控制，所述电源开关（8）控制触摸显示屏（3）和扬声器（6），且铜缆测试接口（4）和光缆测试接口（5）通过ch340串口电路与触摸显示屏（3）连接，所述触摸显示屏（3）连接有电源模块。

4.根据权利要求1所述的一种多功能信息网络布线实训测试台，其特征在于：所述工控一体机（9）和多功能信息网络布线实训测试台（2）之间通过螺栓连接，所述多功能信息网络布线实训测试台（2）和机架（1）之间通过螺栓连接，所述机架（1）的表面开设有连接孔，且机架（1）的内部中端横向安装有防护架，所述防护架的正面设置有指示灯，且指示灯通过串联的方式和stm32主控板连接。

5.根据权利要求4所述的一种多功能信息网络布线实训测试台，其特征在于：所述电源接口（10）为220v型号，所述散热风扇孔（11）位于stm32主控板的背部。

6.根据权利要求1所述的一种多功能信息网络布线实训测试台，其特征在于：所述防震组件（12）设置在工控一体机（9）和多功能信息网络布线实训测试台（2）之间，所述工控一体机（9）靠近多功能信息网络布线实训测试台（2）的一侧面开设有安装槽，且整体安装槽和工控一体机（9）内部断开。

7.根据权利要求1所述的一种多功能信息网络布线实训测试台，其特征在于：所述防震组件（12）包括弹簧防震垫，且弹簧防震垫等距安装在工控一体机（9）和多功能信息网络布线实训测试台（2）之间。

8.根据权利要求1所述的一种多功能信息网络布线实训测试台，其特征在于：所述多功能信息网络布线实训测试台（2）内增设网络连接功能，用于在多功能信息网络布线实训测试台（2）中增加网络连接功能，添加以太网接口或wi-fi功能，使设备可以连接到网络并进行在线实训或远程监控。

技术总结
本发明公开了一种多功能信息网络布线实训测试台，本发明涉及教学用具技术领域，包括机架，机架包括多功能信息网络布线实训测试台，多功能信息网络布线实训测试台的正面包括有触摸显示屏、铜缆测试接口、光缆测试接口、扬声器、音量旋钮和电源开关，触摸显示屏位于多功能信息网络布线实训测试台的左上方，铜缆测试接口和光缆测试接口位于触摸显示屏的侧方，本发明的优点在于：机架的结构设计考虑周到，连接孔、防护架和指示灯的设置增加了设备的稳定性和安全性，电源接口和散热风扇的合理布局保证了设备的正常运行和散热效果，防震组件的设置进一步提升了设备的抗震能力，保障了设备在实验环境中的稳定性。
