一种可防颜料干燥的平面设计用调色盘的制作方法

本技术涉及平面设计领域，具体为一种可防颜料干燥的平面设计用调色盘。

背景技术：

1、平面广告设计也称为视觉传达设计，是以“视觉”作为沟通和表现的方式，通过多种方式来创造和结合符号、图片和文字，借此作出用来传达想法或讯息的视觉表现，平面设计行业通常需要彩绘，在彩绘时，设计师为了获得所需的颜色，须将颜料在调色板上进行混色或调整深浅，

2、在平面广告设计中，需要将多种颜色的颜料在调色板上混合好之后进行绘画，现有的调色板只是一个结构单一的板子，美术的颜料将裸露在空气外部，长时间将颜料裸露在外部会将颜料风干，尤其在户外作画时，颜料会很快的变干，会影响绘画的正常进行，同时浪费颜料，作画效率降低，使得绘画时间延长。

技术实现思路

1、本实用新型的目的在于提供一种可防颜料干燥的平面设计用调色盘，以解决上述背景技术中提到的缺陷。

2、为实现上述目的，提供一种可防颜料干燥的平面设计用调色盘，包括调色盘体，所述调色盘体的中部开设中心调色槽，且中心调色槽的上侧开设第七调色槽，同时第七调色槽的右侧设置第八调色槽，并且第八调色槽的底部开设第一调色槽，第一调色槽的底部开设第二调色槽，且第二调色槽的左侧开设第三调色槽，同时第三调色槽的左侧开设第四调色槽，并且第四调色槽的上侧开设第五调色槽，第五调色槽的上侧开设第六调色槽；

3、调色盘体的外侧固定安装挡风框，且挡风框的顶部覆盖上盖，同时上盖的底部开设密封槽，并且密封槽与挡风框的尺寸相适配，上盖底部通过密封槽插接在挡风框的上侧。

4、优选的，所述第一调色槽、第二调色槽、第三调色槽、第四调色槽、第五调色槽、第六调色槽、第七调色槽和第八调色槽关于中心调色槽为中心对称结构，且中心调色槽为圆形设置。

5、优选的，所述第一调色槽、第二调色槽、第三调色槽、第四调色槽、第五调色槽、第六调色槽、第七调色槽和第八调色槽的深度一致，且八组调色槽均为等腰梯形设置。

6、优选的，八组调色槽的外侧壁上均开设定位槽，且挡风框底部均匀固定设置八组定位座，定位座与定位槽的尺寸相适配，且定位座插接在定位槽的内部。

7、优选的，所述定位座与定位槽的剖面均为燕尾形设置，且调色盘体和挡风框之间通过八组定位座、定位槽进行定位拼装。

8、优选的，所述调色盘体和挡风框均为正八变形设置，且调色盘体和挡风框之间为可拆卸结构，同时挡风框顶部通过上盖进行密封。

9、优选的，所述上盖与其底部开设的密封槽均为正八变形设置，调色盘体底部中间位置固定安装把手，且把手为“u”形设置。

10、与现有技术相比，本实用新型的有益效果是：

11、通过九组调色槽的设置，可对不同的颜料分九组进行调色工作，可避免调好的颜料与颜料之间发生混合。

12、通过挡风框的设置，包裹在九组调色槽的外侧，可进一步对调色槽内部的颜料进行挡风工作，在风大的时候，可安装挡风框；在户外进行平面广告作画时，颜料不会很快的变干；节省颜料，提高作画效率，降低绘画时间。

技术特征：

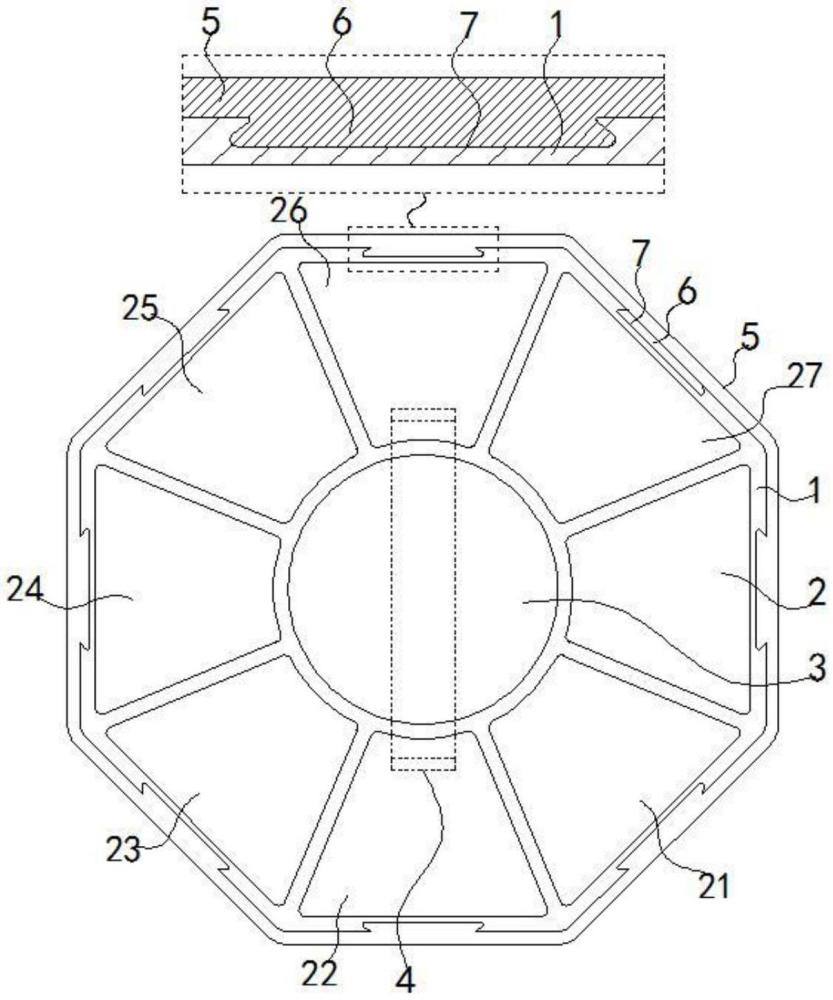

1.一种可防颜料干燥的平面设计用调色盘，包括调色盘体(1)，其特征在于：所述调色盘体(1)的中部开设中心调色槽(3)，且中心调色槽(3)的上侧开设第七调色槽(26)，同时第七调色槽(26)的右侧设置第八调色槽(27)，并且第八调色槽(27)的底部开设第一调色槽(2)，第一调色槽(2)的底部开设第二调色槽(21)，且第二调色槽(21)的左侧开设第三调色槽(22)，同时第三调色槽(22)的左侧开设第四调色槽(23)，并且第四调色槽(23)的上侧开设第五调色槽(24)，第五调色槽(24)的上侧开设第六调色槽(25)；

2.根据权利要求1所述的一种可防颜料干燥的平面设计用调色盘，其特征在于：所述第一调色槽(2)、第二调色槽(21)、第三调色槽(22)、第四调色槽(23)、第五调色槽(24)、第六调色槽(25)、第七调色槽(26)和第八调色槽(27)关于中心调色槽(3)为中心对称结构，且中心调色槽(3)为圆形设置。

3.根据权利要求1所述的一种可防颜料干燥的平面设计用调色盘，其特征在于：所述第一调色槽(2)、第二调色槽(21)、第三调色槽(22)、第四调色槽(23)、第五调色槽(24)、第六调色槽(25)、第七调色槽(26)和第八调色槽(27)的深度一致，且八组调色槽均为等腰梯形设置。

4.根据权利要求3所述的一种可防颜料干燥的平面设计用调色盘，其特征在于：八组调色槽的外侧壁上均开设定位槽(7)，且挡风框(5)底部均匀固定设置八组定位座(6)，定位座(6)与定位槽(7)的尺寸相适配，且定位座(6)插接在定位槽(7)的内部。

5.根据权利要求4所述的一种可防颜料干燥的平面设计用调色盘，其特征在于：所述定位座(6)与定位槽(7)的剖面均为燕尾形设置，且调色盘体(1)和挡风框(5)之间通过八组定位座(6)、定位槽(7)进行定位拼装。

6.根据权利要求1所述的一种可防颜料干燥的平面设计用调色盘，其特征在于：所述调色盘体(1)和挡风框(5)均为正八变形设置，且调色盘体(1)和挡风框(5)之间为可拆卸结构，同时挡风框(5)顶部通过上盖(8)进行密封。

7.根据权利要求1所述的一种可防颜料干燥的平面设计用调色盘，其特征在于：所述上盖(8)与其底部开设的密封槽(9)均为正八变形设置，调色盘体(1)底部中间位置固定安装把手(4)，且把手(4)为“u”形设置。

技术总结
本技术公开了一种可防颜料干燥的平面设计用调色盘，包括调色盘体，所述调色盘体的中部开设中心调色槽，且中心调色槽的上侧开设第七调色槽，同时第七调色槽的右侧设置第八调色槽，并且第八调色槽的底部开设第一调色槽，第一调色槽的底部开设第二调色槽，且第二调色槽的左侧开设第三调色槽，同时第三调色槽的左侧开设第四调色槽，并且第四调色槽的上侧开设第五调色槽。该可防颜料干燥的平面设计用调色盘，通过挡风框的设置，包裹在九组调色槽的外侧，可进一步对调色槽内部的颜料进行挡风工作，在风大的时候，可安装挡风框；在户外进行平面广告作画时，颜料不会很快地变干；节省颜料，提高作画效率，降低绘画时间。

技术研发人员：张晶,杨晓雯
受保护的技术使用者：西安千骑启梦互动娱乐有限责任公司
技术研发日：20240118
技术公布日：2024/7/25
