一种呼吸机控制电路、呼吸机设备的制作方法

本技术涉及电子控制，尤其涉及一种呼吸机控制电路、呼吸机设备。

背景技术：

1、呼吸机是一种医疗设备，可以辅助或代替患者的呼吸功能，通过提供氧气和空气的混合物来维持患者的生命。

2、在临床上，医护人员对呼吸机的控制需要靠近呼吸机，手动在呼吸机上进行操作，若呼吸机距离医护人员较远，医护人员则无法近距离操作呼吸机，甚至，在需要进行紧急医疗的过程中，手动控制呼吸机可能延误对患者的治疗，造成不可预计的损害。

技术实现思路

1、本实用新型实施例提供一种呼吸机控制电路、呼吸机设备，以解决现有技术中需近距离操作才能控制呼吸机所导致的设备操作不方便的问题。

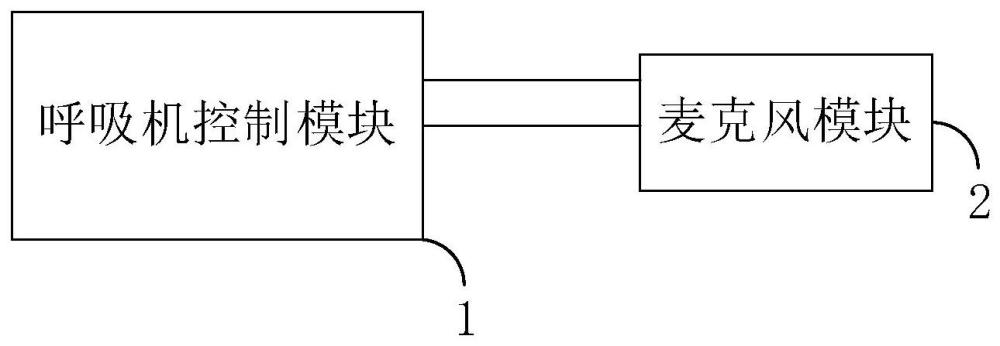

2、第一方面，本实用新型提供一种呼吸机控制电路，包括：呼吸机控制模块和麦克风模块，所述麦克风模块的数据输出端连接所述呼吸机控制模块的输入端，所述麦克风模块的时钟端连接所述呼吸机控制模块的输出端，所述麦克风模块用于根据所述呼吸机控制模块从输出端输出的时钟信号，从数据输出端输出呼吸机语音控制信号至所述呼吸机控制模块。

3、在一实施方式中，所述呼吸机控制模块中设置有处理器，所述麦克风模块包括第一数字麦克风芯片，所述第一数字麦克风芯片的数据输出端连接所述处理器的输入端，所述第一数字麦克风芯片的时钟端连接所述处理器的输出端。

4、在一实施方式中，所述麦克风模块还包括第二数字麦克风芯片，所述第二数字麦克风芯片的数据输出端连接所述处理器的输入端，所述第二数字麦克风芯片的时钟端连接所述处理器的输出端。

5、在一实施方式中，所述麦克风模块还包括：第一电阻支路和第二电阻支路，所述第一电阻支路串设在所述第一数字麦克风芯片的数据输出端与所述处理器的输入端之间，所述第二电阻支路串设在所述第一数字麦克风芯片的时钟端与所述处理器的输出端之间。

6、在一实施方式中，所述麦克风模块还包括：第三电阻支路和第四电阻支路，所述第三电阻支路串设在所述第二数字麦克风芯片的数据输出端与所述处理器的输入端之间，所述第四电阻支路串设在所述第二数字麦克风芯片的时钟端与所述处理器的输出端。

7、在一实施方式中，所述麦克风模块还包括：第一滤波电路，所述第一滤波电路的输入端用于连接第一电源，所述第一滤波电路的输出端连接所述第一数字麦克风芯片的电源输入端。

8、在一实施方式中，所述麦克风模块还包括：第二滤波电路，所述第二滤波电路的输入端用于连接第一电源，所述第二滤波电路的输出端连接所述第二数字麦克风芯片的电源输入端。

9、在一实施方式中，所述第一滤波电路包括：第一电感和第一电容，所述第一电感的一端用于连接第一电源，所述第一电感的另一端连接所述第一数字麦克风芯片的电源输入端，所述第一电感的另一端连接所述第一电容的一端，所述第一电容的另一端接地。

10、在一实施方式中，所述第二滤波电路包括：第二电感和第二电容，所述第二电感的一端用于连接第一电源，所述第二电感的另一端连接所述第二数字麦克风芯片的电源输入端，所述第二电感的另一端连接所述第二电容的一端，所述第二电容的另一端接地。

11、第二方面，本实施例提供一种呼吸机设备，所述呼吸机设备包括控制主机和气源组件，所述控制主机中设置有如第一方面及其改进所述的呼吸机控制电路。

12、本实用新型实施例与现有技术相比存在的有益效果是：

13、本实用新型的呼吸机控制电路，包括呼吸机控制模块和麦克风模块，麦克风模块与呼吸机控制模块连接，方便医护人员通过麦克风模块向呼吸机输入各种控制指令，呼吸机控制模块接收到指令后控制呼吸机执行相关指令。医护人员直接通过语音对呼吸机进行操控，无需手动进行近距离接触式操作，控制过程更加高效便捷，极大方便了医护人员的操作。

技术特征：

1.一种呼吸机控制电路，其特征在于，包括：呼吸机控制模块和麦克风模块，所述麦克风模块的数据输出端连接所述呼吸机控制模块的输入端，所述麦克风模块的时钟端连接所述呼吸机控制模块的输出端，所述麦克风模块用于根据所述呼吸机控制模块从输出端输出的时钟信号，从数据输出端输出呼吸机语音控制信号至所述呼吸机控制模块。

2.如权利要求1所述的呼吸机控制电路，其特征在于，所述呼吸机控制模块中设置有处理器，所述麦克风模块包括第一数字麦克风芯片，所述第一数字麦克风芯片的数据输出端连接所述处理器的输入端，所述第一数字麦克风芯片的时钟端连接所述处理器的输出端。

3.如权利要求2所述的呼吸机控制电路，其特征在于，所述麦克风模块还包括第二数字麦克风芯片，所述第二数字麦克风芯片的数据输出端连接所述处理器的输入端，所述第二数字麦克风芯片的时钟端连接所述处理器的输出端。

4.如权利要求2所述的呼吸机控制电路，其特征在于，所述麦克风模块还包括：第一电阻支路和第二电阻支路，所述第一电阻支路串设在所述第一数字麦克风芯片的数据输出端与所述处理器的输入端之间，所述第二电阻支路串设在所述第一数字麦克风芯片的时钟端与所述处理器的输出端之间。

5.如权利要求3所述的呼吸机控制电路，其特征在于，所述麦克风模块还包括：第三电阻支路和第四电阻支路，所述第三电阻支路串设在所述第二数字麦克风芯片的数据输出端与所述处理器的输入端之间，所述第四电阻支路串设在所述第二数字麦克风芯片的时钟端与所述处理器的输出端。

6.如权利要求4所述的呼吸机控制电路，其特征在于，所述麦克风模块还包括：第一滤波电路，所述第一滤波电路的输入端用于连接第一电源，所述第一滤波电路的输出端连接所述第一数字麦克风芯片的电源输入端。

7.如权利要求5所述的呼吸机控制电路，其特征在于，所述麦克风模块还包括：第二滤波电路，所述第二滤波电路的输入端用于连接第一电源，所述第二滤波电路的输出端连接所述第二数字麦克风芯片的电源输入端。

8.如权利要求6所述的呼吸机控制电路，其特征在于，所述第一滤波电路包括：第一电感和第一电容，所述第一电感的一端用于连接第一电源，所述第一电感的另一端连接所述第一数字麦克风芯片的电源输入端，所述第一电感的另一端连接所述第一电容的一端，所述第一电容的另一端接地。

9.如权利要求7所述的呼吸机控制电路，其特征在于，所述第二滤波电路包括：第二电感和第二电容，所述第二电感的一端用于连接第一电源，所述第二电感的另一端连接所述第二数字麦克风芯片的电源输入端，所述第二电感的另一端连接所述第二电容的一端，所述第二电容的另一端接地。

10.一种呼吸机设备，所述呼吸机设备包括控制主机和气源组件，其特征在于，所述控制主机中设置有如权利要求1-9任一项所述的呼吸机控制电路。

技术总结
本技术涉及电子控制技术领域，尤其涉及一种呼吸机控制电路、呼吸机设备。本技术的呼吸机控制电路，包括呼吸机控制模块和麦克风模块，麦克风模块与呼吸机控制模块连接，方便医护人员通过麦克风模块向呼吸机输入各种控制指令，呼吸机控制模块接收到指令后控制呼吸机执行相关指令。医护人员直接通过语音对呼吸机进行操控，无需手动进行近距离接触式操作，控制过程更加高效便捷，极大方便了医护人员的操作。

技术研发人员：梁锦兴,张俊帆,谭晓亮
受保护的技术使用者：深圳市安保医疗科技股份有限公司
技术研发日：20231213
技术公布日：2025/1/16
