一种组合型LED灯的制作方法

本技术涉及led灯，具体涉及一种组合型led灯。

背景技术：

1、led的基本结构是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，然后四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以led灯的抗震性能好，运用领域涉及到手机、台灯、家电等日常家电和机械生产方面。

2、例如公开号为cn216046970u的中国专利，其中提出了一种组合型led灯，该专利通过万向轮移动架移动至需要的地方，再启动一组电机带动转动杆转动，使得中间固定连接的第一锥齿轮带动相互啮合的第二锥齿轮转动，同时第二锥齿轮的转动会带动上端通过控制杆固定连接的灯具转动，便可调整灯具左右两侧照射的角度，再启动另一组电机转动，通过柱形块带动u型架转动，连接环在转动杆外侧转动，与此同时控制杆连接在u型架的内侧位置，所以u型架的转动控制杆一同转动，便可调节固定支架的上下的角度，通过转动杆与u型架的带动灯具不同角度的转动，更准确的对目标进行照射，提高它的实用价值，其次通过万向轮移动架的设计可使得灯具更佳便于移动与搬运，减少人力的消耗，但是该方案中，由于使用万向轮移动架来使得灯具更加便于移动与搬运，减少人力的消耗，但是在将万向轮移动架放置在具有坡度的地面上时，由于万向轮移动架的底部结构较为简单，没有对万向轮移动架进行限制防止其自行发生移动装置，进而使得万向轮移动架可能会发生自行向下移动的情况，存在一定的局限性。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种组合型led灯，解决了万向轮移动架的底部结构较为简单，没有对万向轮移动架进行限制防止其自行发生移动装置，进而使得万向轮移动架可能会发生自行向下移动的情况，存在一定的局限性的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

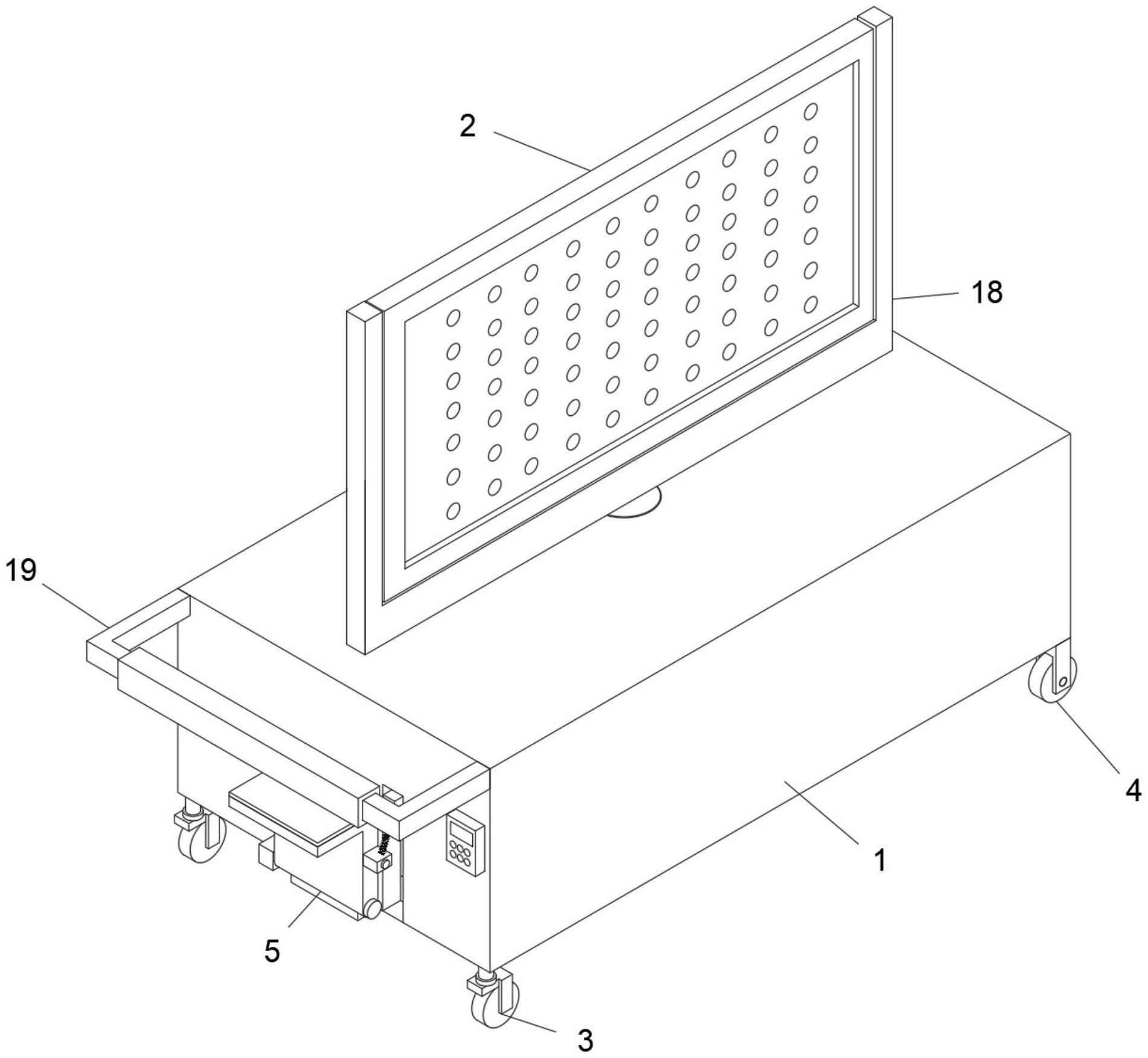

3、一种组合型led灯，包括：支撑台，所述支撑台的顶面设置有led灯，所述支撑台的一侧固定安装有plc控制器，限位组件，所述限位组件设置在所述支撑台的顶面，用于对所述支撑台进行限位，所述限位组件包括：两个万向轮，两个所述万向轮均固定安装在所述支撑台的底面，所述支撑台的底面固定安装有两个移动轮，所述支撑台的一侧设置有第一限位板，所述第一限位板的一侧开设有限位孔，所述限位孔的内圆壁面活动套接有第一限位柱，所述支撑台的一侧固定安装有固定块，所述固定块与所述第一限位柱固定安装，所述第一限位板的一侧设置有连接块，所述连接块的开设有支撑孔，所述支撑孔的内圆壁面活动套接有第二限位柱，所述第二限位柱与所述第一限位板的一侧固定安装，所述支撑台的底面开设有连接槽，所述连接槽的内部一侧固定安装有固定板，所述固定板的底面固定安装有拉簧，所述拉簧与所述连接块的顶面固定安装，所述led灯的底面固定安装有第二限位板。

4、为了对第一限位板的顶面进行保护，作为本实用新型的一种组合型led灯，较佳的，所述第一限位板的顶面固定安装有防护垫。

5、为了对led灯进行支撑，作为本实用新型的一种组合型led灯，较佳的，所述支撑台的顶面开设有固定孔，所述固定孔的内圆壁面固定套接有驱动电机，所述驱动电机与所述plc控制器电性连接，所述驱动电机的驱动轴的顶面固定安装有支撑架，所述支撑架与所述led灯固定套接。

6、为了方便使用人员推动支撑台移动，作为本实用新型的一种组合型led灯，较佳的，所述支撑台的一侧固定安装有推动板。

7、为了提高使用人员手握推动板的舒适度，作为本实用新型的一种组合型led灯，较佳的，所述推动板的外部固定套接有硅胶套。

8、为了对led灯进行供电，作为本实用新型的一种组合型led灯，较佳的，所述支撑台的内部固定底面固定安装有电池，所述电池与所述plc控制器电性连接。

9、为了保证第一限位柱的抗弯折能力，作为本实用新型的一种组合型led灯，较佳的，所述第一限位柱的材质为钢材质。

10、综上所述，本实用新型主要具有以下有益效果：

11、通过支撑台、第一限位板、第二限位柱、支撑孔、连接块、拉簧和第二限位板的相互配合使用，可以达到将支撑台放置在具有坡度的地面上时，可以避免支撑台自行发生移动的效果。

12、通过支撑架、驱动电机和led灯的相互配合使用，可以达到对led灯进行支撑的效果，组成一种组合型led灯，通过推动板和支撑台的相互配合使用，可以达到方便使用人员推动支撑台进行移动的效果，通过电池和led灯的相互配合使用，可以达到对led灯进行供电的效果。

技术特征：

1.一种组合型led灯，其特征在于，包括：

2.根据权利要求1所述的一种组合型led灯，其特征在于：所述第一限位板(5)的顶面固定安装有防护垫(15)。

3.根据权利要求1所述的一种组合型led灯，其特征在于：所述支撑台(1)的顶面开设有固定孔(16)，所述固定孔(16)的内圆壁面固定套接有驱动电机(17)，所述驱动电机(17)与所述plc控制器电性连接，所述驱动电机(17)的驱动轴的顶面固定安装有支撑架(18)，所述支撑架(18)与所述led灯(2)固定套接。

4.根据权利要求1所述的一种组合型led灯，其特征在于：所述支撑台(1)的一侧固定安装有推动板(19)。

5.根据权利要求4所述的一种组合型led灯，其特征在于：所述推动板(19)的外部固定套接有硅胶套(20)。

6.根据权利要求1所述的一种组合型led灯，其特征在于：所述支撑台(1)的内部固定底面固定安装有电池(21)，所述电池(21)与所述plc控制器电性连接。

7.根据权利要求1所述的一种组合型led灯，其特征在于：所述第一限位柱(7)的材质为钢材质。

技术总结
本技术公开了一种组合型LED灯，其技术方案要点是：包括支撑台，所述支撑台的顶面设置有LED灯，所述支撑台的一侧固定安装有PLC控制器，限位组件，所述限位组件设置在所述支撑台的顶面，用于对所述支撑台进行限位，所述限位组件包括：两个万向轮，两个所述万向轮均固定安装在所述支撑台的底面，所述支撑台的底面固定安装有两个移动轮，所述支撑台的一侧设置有第一限位板，所述第一限位板的一侧开设有限位孔，所述限位孔的内圆壁面活动套接有第一限位柱，通过支撑台、第一限位板、第二限位柱、支撑孔、连接块、拉簧和第二限位板的相互配合使用，可以达到将支撑台放置在具有坡度的地面上时，可以避免支撑台自行发生移动的效果。

技术研发人员：王凤来,陈雅雅
受保护的技术使用者：南通南洋照明科技有限公司
技术研发日：20221108
技术公布日：2024/1/12
