一种便于调节发散程度的照明灯饰的制作方法

本发明涉及照明灯领域，具体为一种便于调节发散程度的照明灯饰。

背景技术：

1、照明灯的作用已经不仅仅局限于照明，也是家居的眼睛，更多的时候它起到的是装饰作用。因此照明灯具的选择就要更加复杂得多，它不仅涉及到安全省电，而且会涉及到材质、种类、风格品位等诸多因素。一个好的灯饰，可能一下成为装修的灵魂。

2、现有的照明灯在使用时，灯光范围比较单一，灯光范围较小，要么灯光范围较大，这两种照明灯都不能满足消费者对调控灯光范围的需求，而且一般照明灯的底座时平整的，只能将照明灯放置在平的地方，使用起来具有一定的局限性，给人们的使用过程带来了一定的不利影响，为此，我们提出一种便于调节发散程度的照明灯饰。

技术实现思路

1、针对现有技术的不足，本发明提供了一种便于调节发散程度的照明灯饰，具备便于调节发散程度的照明灯饰等优点，可以有效解决背景技术中的问题。

2、技术方案

3、为实现上述目的，本发明采取的技术方案为：一种便于调节发散程度的照明灯饰，包括支撑柱，所述支撑柱的下端固定安装有底座，所述支撑柱的上端活动连接有伸缩机构，所述伸缩机构的上端活动连接有旋转机构，所述旋转机构的上端活动连接有支撑杆，所述支撑杆的上端活动安装有活动机构，所述活动机构的上端活动安装有支架，所述支架的一侧活动安装有连接环，所述连接环的一侧活动安装有调节机构，所述调节机构的一侧活动连接有灯罩，所述灯罩的内腔可拆卸安装有灯泡，所述灯泡的一侧固定连接有螺纹杆。

4、优选的，所述活动机构包括限位块、连接块、连接管与连接孔，所述限位块位于连接块的两侧，所述连接孔位于连接管的内腔，所述连接管位于连接块的外壁。

5、优选的，所述调节机构包括螺纹孔、安装块、连接杆、齿轮一、齿轮二、旋转杆与旋转钮，所述螺纹孔位于安装块的内腔，所述连接杆位于安装块的下端，所述齿轮一位于连接杆的外壁，所述齿轮二位于齿轮一的一侧，所述旋转杆位于齿轮二的下端，所述旋转钮位于旋转杆的下端。

6、优选的，所述底座包括凹槽、连接架与夹持装置，所述凹槽位于底座的内腔，所述连接架位于凹槽内腔的一侧，所述夹持装置位于连接架的上端。

7、优选的，所述夹持装置包括u型板、连接板、安装孔与安装管，所述u型板位于连接板的一侧，所述连接板位于安装管的一侧，所述安装孔位于安装管的内腔。

8、优选的，所述底座的下端通过支撑柱与伸缩机构的下端活动连接，所述支撑柱的上端通过伸缩机构与旋转机构的下端活动连接，所述伸缩机构的上端通过旋转机构与支撑杆的下端活动连接，所述旋转机构的下端通过支撑杆与活动机构的下端活动连接，所述支撑杆的上端通过活动机构与支架的下端活动连接，所述活动机构的一侧通过支架与连接环的一侧活动连接，所述支架的一侧通过连接环与调节机构的一侧活动连接，所述连接环的一侧通过调节机构与灯罩的一侧活动连接。

9、优选的，所述支架的一侧通过连接管与连接块的外壁活动连接，所述连接管的内腔通过连接孔与连接块的外壁活动连接，所述限位块的一侧通过连接块与连接管的内腔活动连接。

10、优选的，所述灯泡通过螺纹杆与螺纹孔的内腔可拆卸连接，所述旋转钮的上端通过旋转杆与齿轮二的下端活动连接，所述旋转杆的上端通过齿轮二与齿轮一的一侧活动连接，所述齿轮二的一侧通过齿轮一与连接杆的外壁活动连接，所述齿轮一的内壁通过连接杆与安装块的下端活动连接。

11、优选的，所述连接架的两侧通过凹槽与底座的内腔固定连接，所述夹持装置的下端通过连接架与凹槽的内腔活动连接。

12、优选的，所述u型板的一侧通过连接板与安装管的一侧固定连接，所述安装管的内腔通过安装孔与连接架的外壁活动连接。

13、与现有技术相比，本发明提供了一种便于调节发散程度的照明灯饰，具备以下有益效果：

14、1、该便于调节发散程度的照明灯饰，通过设置的伸缩机构、旋转机构、活动机构与调节机构的相互配合下，可以全方面调节照明方位，通过伸缩机构调节照明的高矮，通过旋转机构调节照明的前后左右方向，通过活动机构调节照明的角度，通过调节机构调节照明的照射面积，提高了设备的实用性。

15、2、该便于调节发散程度的照明灯饰，通过设置的活动机构中限位块、连接块、连接管与连接孔的相互配合下，方便调节照明灯饰的角度，通过支架一端设置连接管内的连接孔在连接块外壁进行转动，便可实现支架另一端的灯具调节角度，通过限位块的设置，有效的防止连接管滑落。

16、3、该便于调节发散程度的照明灯饰，通过设置的调节机构中螺纹孔、安装块、连接杆、齿轮一、齿轮二、旋转杆与旋转钮的相互配合下，对灯罩的灯泡发光范围进行调节，实现聚光或者发散，通过旋转钮转动带动旋转杆，旋转杆在带动齿轮二转动，在齿轮二的转动下带动齿轮一转动，从而带动连接杆上端的安装块转动，以及带动安装在螺纹孔内的螺纹杆，实现对灯泡的上下转动调节，使对不同亮度光线的需求的调节，从而实现聚光或者发散。

17、4、该便于调节发散程度的照明灯饰，通过设置的底座中凹槽、连接架、夹持装置、u型板、连接板、安装孔与安装管的相互配合下，当照明灯需要放在床头以及其他不是桌面的地方时，可根据夹持装置来进行夹住，通过安装管在连接架上转动即可打开u型板进行夹持，当不需要用到夹持的时候，将u型板收纳至凹槽内即可，操作简单，使用方便，提高了设备的使用性。

技术特征：

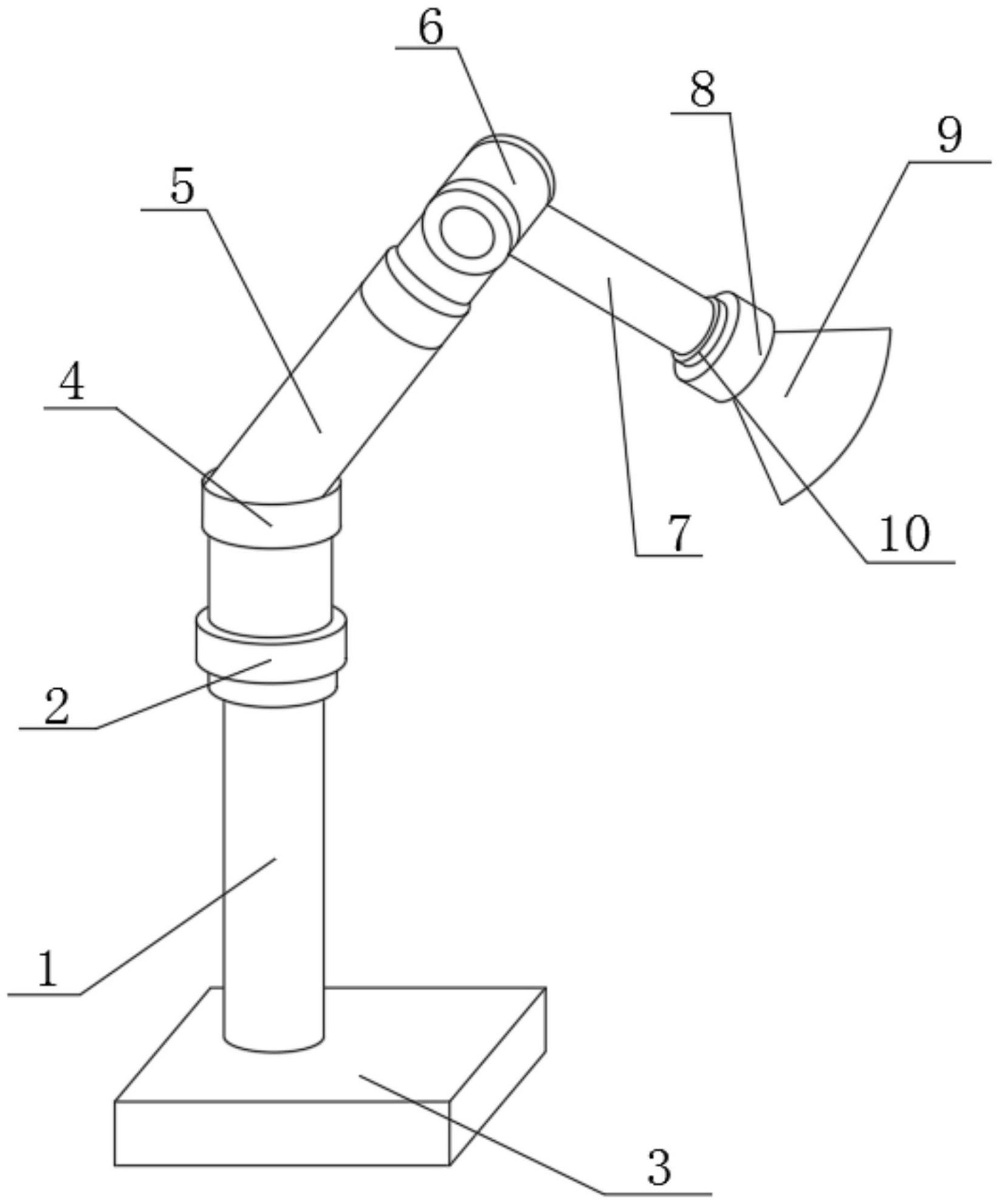

1.一种便于调节发散程度的照明灯饰，包括支撑柱(1)，其特征在于：所述支撑柱(1)的下端固定安装有底座(3)，所述支撑柱(1)的上端活动连接有伸缩机构(2)，所述伸缩机构(2)的上端活动连接有旋转机构(4)，所述旋转机构(4)的上端活动连接有支撑杆(5)，所述支撑杆(5)的上端活动安装有活动机构(6)，所述活动机构(6)的上端活动安装有支架(7)，所述支架(7)的一侧活动安装有连接环(10)，所述连接环(10)的一侧活动安装有调节机构(8)，所述调节机构(8)的一侧活动连接有灯罩(9)，所述灯罩(9)的内腔可拆卸安装有灯泡(11)，所述灯泡(11)的一侧固定连接有螺纹杆(12)。

2.根据权利要求1所述的一种便于调节发散程度的照明灯饰，其特征在于：所述活动机构(6)包括限位块(601)、连接块(602)、连接管(603)与连接孔(604)，所述限位块(601)位于连接块(602)的两侧，所述连接孔(604)位于连接管(603)的内腔，所述连接管(603)位于连接块(602)的外壁。

3.根据权利要求1所述的一种便于调节发散程度的照明灯饰，其特征在于：所述调节机构(8)包括螺纹孔(801)、安装块(802)、连接杆(803)、齿轮一(804)、齿轮二(805)、旋转杆(806)与旋转钮(807)，所述螺纹孔(801)位于安装块(802)的内腔，所述连接杆(803)位于安装块(802)的下端，所述齿轮一(804)位于连接杆(803)的外壁，所述齿轮二(805)位于齿轮一(804)的一侧，所述旋转杆(806)位于齿轮二(805)的下端，所述旋转钮(807)位于旋转杆(806)的下端。

4.根据权利要求1所述的一种便于调节发散程度的照明灯饰，其特征在于：所述底座(3)包括凹槽(301)、连接架(302)与夹持装置(303)，所述凹槽(301)位于底座(3)的内腔，所述连接架(302)位于凹槽(301)内腔的一侧，所述夹持装置(303)位于连接架(302)的上端。

5.根据权利要求1所述的一种便于调节发散程度的照明灯饰，其特征在于：所述夹持装置(303)包括u型板(3031)、连接板(3032)、安装孔(3033)与安装管(3034)，所述u型板(3031)位于连接板(3032)的一侧，所述连接板(3032)位于安装管(3034)的一侧，所述安装孔(3033)位于安装管(3034)的内腔。

6.根据权利要求1所述的一种便于调节发散程度的照明灯饰，其特征在于：所述底座(3)的下端通过支撑柱(1)与伸缩机构(2)的下端活动连接，所述支撑柱(1)的上端通过伸缩机构(2)与旋转机构(4)的下端活动连接，所述伸缩机构(2)的上端通过旋转机构(4)与支撑杆(5)的下端活动连接，所述旋转机构(4)的下端通过支撑杆(5)与活动机构(6)的下端活动连接，所述支撑杆(5)的上端通过活动机构(6)与支架(7)的下端活动连接，所述活动机构(6)的一侧通过支架(7)与连接环(10)的一侧活动连接，所述支架(7)的一侧通过连接环(10)与调节机构(8)的一侧活动连接，所述连接环(10)的一侧通过调节机构(8)与灯罩(9)的一侧活动连接。

7.根据权利要求2所述的一种便于调节发散程度的照明灯饰，其特征在于：所述支架(7)的一侧通过连接管(603)与连接块(602)的外壁活动连接，所述连接管(603)的内腔通过连接孔(604)与连接块(602)的外壁活动连接，所述限位块(601)的一侧通过连接块(602)与连接管(603)的内腔活动连接。

8.根据权利要求3所述的一种便于调节发散程度的照明灯饰，其特征在于：所述灯泡(11)通过螺纹杆(12)与螺纹孔(801)的内腔可拆卸连接，所述旋转钮(807)的上端通过旋转杆(806)与齿轮二(805)的下端活动连接，所述旋转杆(806)的上端通过齿轮二(805)与齿轮一(804)的一侧活动连接，所述齿轮二(805)的一侧通过齿轮一(804)与连接杆(803)的外壁活动连接，所述齿轮一(804)的内壁通过连接杆(803)与安装块(802)的下端活动连接。

9.根据权利要求4所述的一种便于调节发散程度的照明灯饰，其特征在于：所述连接架(302)的两侧通过凹槽(301)与底座(3)的内腔固定连接，所述夹持装置(303)的下端通过连接架(302)与凹槽(301)的内腔活动连接。

10.根据权利要求5所述的一种便于调节发散程度的照明灯饰，其特征在于：所述u型板(3031)的一侧通过连接板(3032)与安装管(3034)的一侧固定连接，所述安装管(3034)的内腔通过安装孔(3033)与连接架(302)的外壁活动连接。

技术总结
本发明公开了一种便于调节发散程度的照明灯饰，包括支撑柱，所述支撑柱的下端固定安装有底座，所述支撑柱的上端活动连接有伸缩机构，所述伸缩机构的上端活动连接有旋转机构，所述旋转机构的上端活动连接有支撑杆，所述支撑杆的上端活动安装有活动机构，所述活动机构的上端活动安装有支架，所述支架的一侧活动安装有连接环，所述连接环的一侧活动安装有调节机构。本发明所述的一种便于调节发散程度的照明灯饰，通过设置的活动机构，方便调节照明灯饰的角度，通过设置的调节机构，对灯罩的灯泡发光范围进行调节，实现聚光或者发散，通过设置的底座与夹持装置，可根据夹持装置来进行夹住，带来更好的使用前景。

技术研发人员：张军,毛泽健,徐明华,王美芳,阮贱军
受保护的技术使用者：北极光（江西）科技照明有限公司
技术研发日：
技术公布日：2024/1/11
